航空竞赛用固定翼滑翔机结构设计

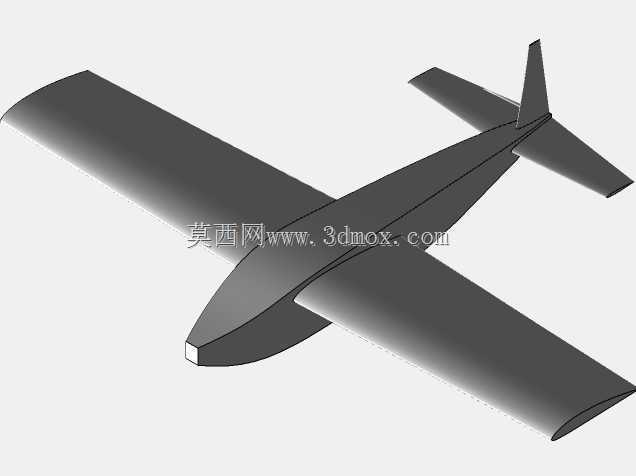

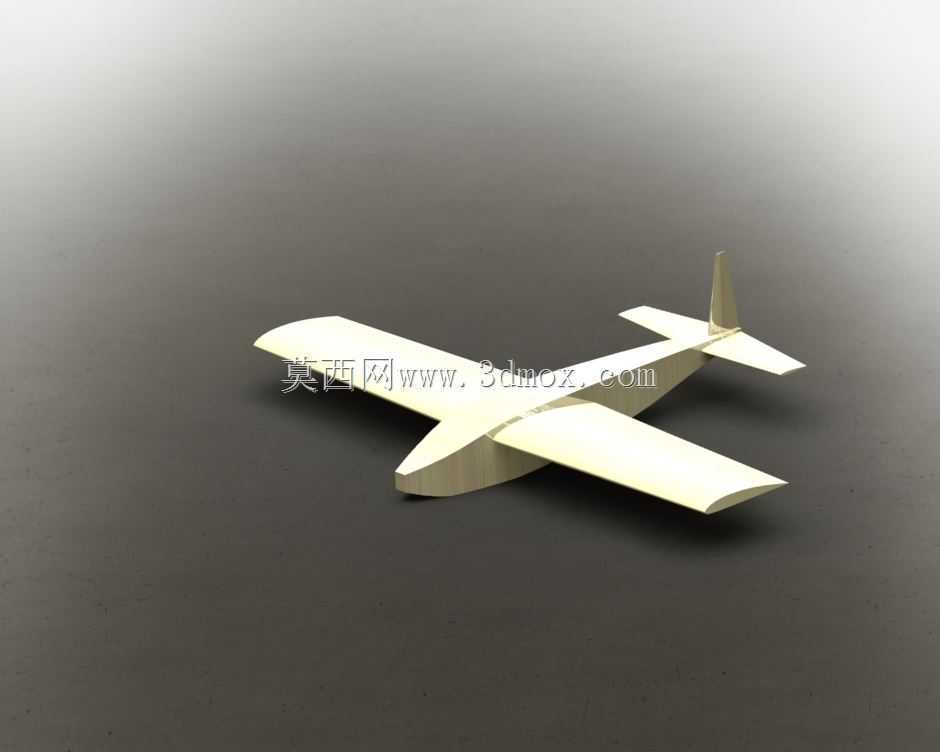

　　该固定翼滑翔机结构针对航空模型竞赛的留空、滑翔性能需求开发，整体采用常规尾翼布局，机身采用流线型截面设计，从机头至机尾平滑收窄，最大程度降低飞行过程中的压差阻力，适配低速滑翔阶段的气动特性。机翼采用上单翼布置，翼型选用低速高升力翼型，机翼前缘做圆弧过渡处理，后缘带有轻微的上反角设计，能够在无动力滑翔阶段提供足够的升力储备，同时提升横向静稳定性，减少飞行过程中的滚转修正需求。尾翼部分包含水平安定面与垂直安定面，水平尾翼设置在机身尾部末端，与机翼保持足够的力臂长度，能够以较小的舵面面积提供足够的俯仰操纵力矩，垂直尾翼布置在机身尾部中线上，保证航向稳定性，避免滑翔过程中出现偏航发散的问题。

　　从实际应用场景来看，该结构可作为航空模型竞赛的基础验证平台，也可作为低速气动特性教学的演示载体，在户外开阔场地完成无动力滑翔飞行测试。设计过程中优先考虑结构的易加工性，机身、机翼、尾翼的主体结构均采用等截面或渐变截面的板式构件拼接而成，无需复杂的曲面成型工艺，使用常规的轻质板材即可完成加工制作，降低原型制作的成本与周期。结构连接部位采用插接式设计，机翼与机身、尾翼与机身的连接位置预留定位卡槽，装配时无需额外的复杂紧固件即可完成快速组装，同时保证各部件的相对位置精度，避免装配偏差带来的气动性能损失。

　　外形尺寸方面，整机翼展控制在适合手掷起飞的区间，机身长度与翼展的比例经过配平计算，保证整机重心落在机翼平均气动弦长的30%至35%区间内，无需额外增加配重即可满足滑翔飞行的重心要求，有效控制整机重量。机翼的安装角设置为2度，水平尾翼的安装角为0度，二者的角度差能够保证滑翔过程中整机保持合适的迎角，在升阻比最优的状态下飞行，延长留空时间。机身头部预留有微小的配重调整空间，可根据实际制作过程中的重量偏差，微调重心位置，适配不同加工精度下的飞行配平需求。

　　从结构强度角度考虑，机翼根部做了局部加厚处理，能够承受手掷起飞时的瞬时冲击力，以及滑翔过程中遇到紊流时的气动载荷，避免机翼出现弯折变形。机身主体采用矩形截面过渡到尾部的流线型截面，在保证结构刚度的同时，尽可能减小迎风面积，各部件的边缘均做倒角处理，避免尖锐边缘带来的气流分离问题。该结构在初始设计阶段保留了后续迭代的优化空间，可根据实际飞行测试的数据，调整机翼的上反角大小、尾翼的力臂长度以及各翼面的安装角度，进一步优化滑翔性能，适配不同竞赛规则下的飞行要求。
