手摇式卷笔刀结构拆解三维设计作品

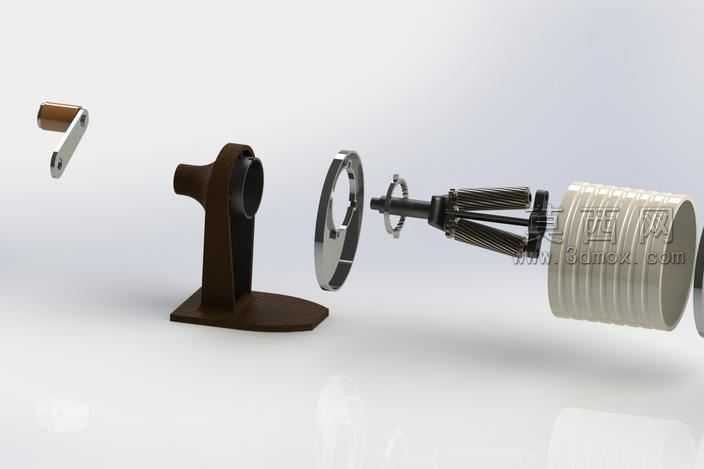

本作品为手摇式卷笔刀的完整三维结构设计，整体采用自底向上的建模思路完成全零件构建与装配，通过爆炸视图清晰呈现各组件的装配关系与功能逻辑。建模过程中首先对卷笔刀的核心功能模块进行拆分，分别完成底座支撑结构、刀架固定座、金属切削滚刀组件、传动转轴、摇柄、外壳储屑仓等独立零件的参数化建模，每一处结构尺寸都经过实际使用场景的合理性校验，确保各零件装配后不存在干涉问题，可顺畅实现手摇进笔、切削铅笔的完整动作。材质渲染阶段针对不同零件的材质属性做了差异化调整：底座与固定支架采用哑光深棕色工程塑料材质，模拟日常文具常用的ABS注塑件质感，表面添加细微的磨砂颗粒效果还原真实触感；切削滚刀与金属定位环采用抛光不锈钢材质，调整金属反射参数与粗糙度，呈现出金属刀具特有的冷冽光泽与边缘高光；摇柄部分做了分材质处理，握持段为浅棕色实木质感，金属连接段为镀锌金属质感，还原传统手摇卷笔刀的经典材质搭配；储屑仓外壳采用半透明白色磨砂塑料材质，适当调整透明度与折射参数，既可以隐约看到内部结构，又不会完全穿模，符合真实产品的视觉效果。结构设计上重点优化了切削组件的传动逻辑，滚刀采用多刃斜向排布设计，配合锥形进笔通道，可在摇柄转动时带动滚刀做行星切削运动，保证铅笔切削过程顺畅省力，切削出的笔尖锥度均匀；底座采用加宽平底设计，增加放置稳定性，避免使用过程中出现侧翻问题；储屑仓与主体采用卡扣式连接结构，方便日常清理铅笔屑。整体建模完成后通过爆炸视图的形式将所有零件沿装配轴向依次排布，清晰展示每一个零件的形态与装配位置，既可以作为机械结构入门学习的参考案例，也可直接用于3D打印制作实体模型，验证结构的实际使用可行性。
