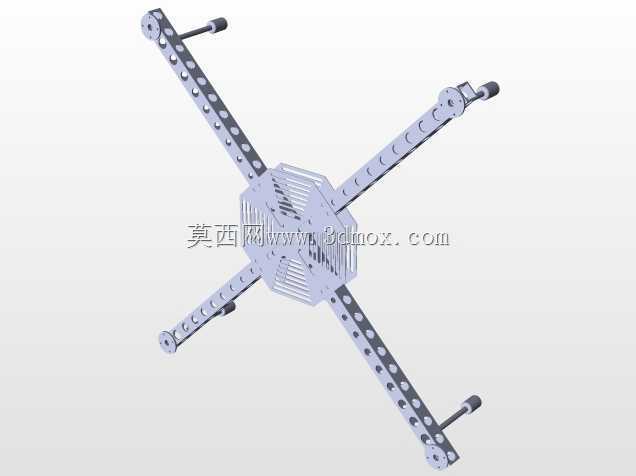

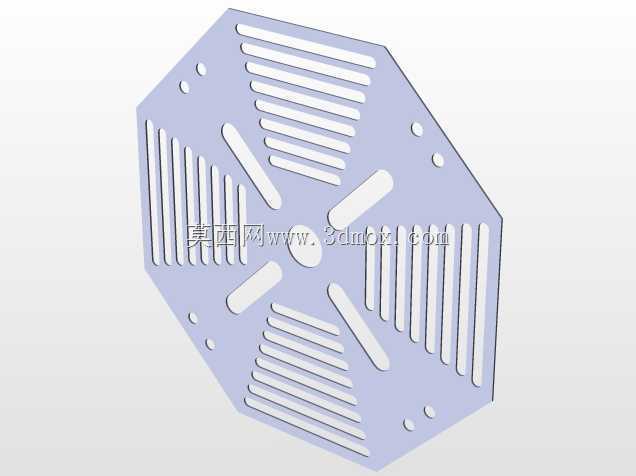

这套四旋翼机架结构,核心面向低空近距作业场景的搭载需求,不管是小范围航测、轻载物资投送,还是日常航拍作业的载具搭建,都能适配对应的动力与载荷安装要求。从结构布局来看,采用中心对称的X型四臂延展设计,中心舱体预留了飞控板、电池、信号接收模块的安装空间,舱体表面的镂空格栅并非装饰性设计,一方面是为了降低整机自重,另一方面能给舱内的电子元器件留出对流散热的通道,避免长时间飞行时电调、飞控积热引发的工作异常。

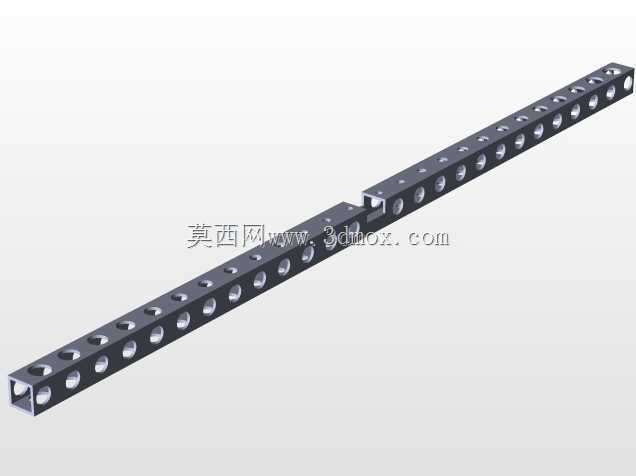

机臂部分采用等距开孔的长条型材结构,这类开孔设计有两个实际工程考量:一是可以根据选用的电机型号、桨叶尺寸灵活调整电机座的安装位置,匹配不同拉力参数的动力套装,不用重新加工机臂的安装孔位;二是沿机臂长度方向排布的开孔能有效降低机臂的结构自重,同时不会过多削弱机臂的抗弯强度——毕竟四旋翼飞行时,机臂末端的电机产生的拉力会对机臂根部形成持续的弯矩,开孔位置沿机臂中性轴两侧对称排布,刚好避开了弯矩作用下的应力集中区域,能在减重和结构强度之间找到平衡点。
从安装边界来看,机臂完全展开后,相邻机臂末端的电机安装位间距,刚好适配10到12寸规格的螺旋桨,不会出现桨叶打桨的干涉问题;中心舱体的安装平面预留了标准的飞控安装孔距,兼容市面上主流的开源及商用飞控硬件,电池仓的空间可以容纳3S到4S规格的锂聚合物电池,满足不同续航需求的配置选择。机臂与中心舱的连接位置采用嵌入式定位结构,装配时不需要额外做对位调整,靠加工精度就能保证四个机臂的延展角度完全对称,避免因为机臂角度偏差导致的飞行姿态偏移,减少后期飞控参数调试的工作量。

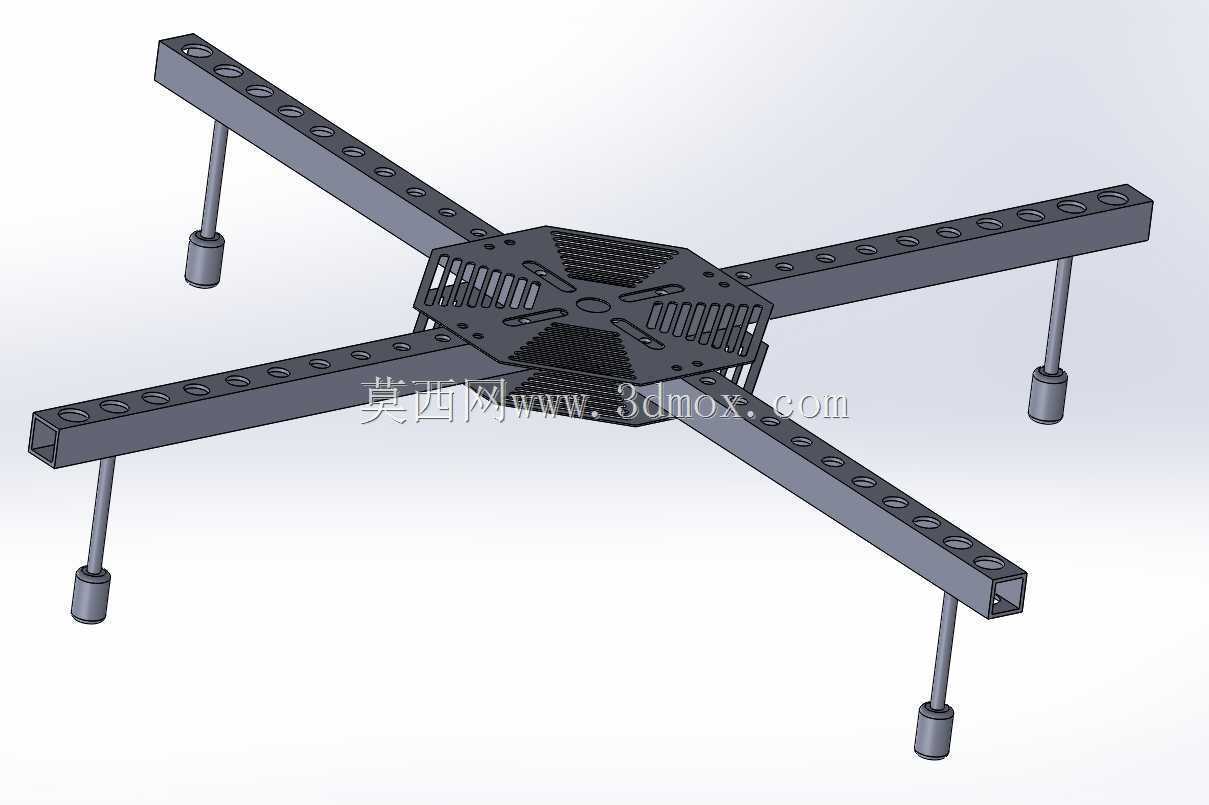

机臂末端的电机座采用垂直于机臂平面的安装面设计,保证电机输出轴与机架水平面完全垂直,让螺旋桨产生的拉力完全垂直于机身平面,减少动力损耗。整套机架的结构件没有复杂的曲面造型,所有零件都可以采用板材切割加工完成,不需要开模制作,小批量试制或者个人DIY制作时的加工成本更低,加工周期也更短。另外,机架的起落架部分直接集成在机臂末端下方,没有额外加装独立的起落架结构,进一步降低了整机的自重,同时机臂末端的凸起结构刚好能在降落时支撑机身,避免底部搭载的任务设备直接触地磕碰。
在实际装配调试过程中,这套机架的走线空间也做了预留,机臂上的开孔可以穿过电机与电调的连接线,让线材从机臂内部延伸到中心舱,不会外露在机臂表面,既减少了飞行时的风阻,也能避免线材被螺旋桨打到引发飞行事故。中心舱的顶部预留了任务设备的安装位,可以搭载轻量化的运动相机、小型测绘模块或者投掷机构,拓展不同的作业功能。从结构强度验证的角度来看,这套机架的机臂截面尺寸可以承受单电机最大2kg拉力下的形变,正常飞行时的机臂形变量不会超过1mm,不会因为机臂震颤影响飞控的姿态传感器数据采集,保证飞行过程的稳定性。
