涵道式未来概念飞行器结构设计方案

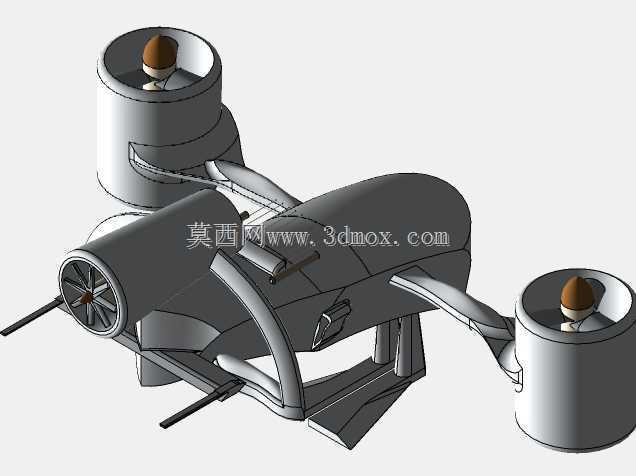

　　这款涵道式飞行器的结构设计，最初是瞄准城市低空复杂场景下的作业需求展开的，区别于常规多旋翼无人机外露旋翼的结构形式，三个独立涵道动力单元的布局，首先解决了城市楼宇间作业时旋翼易剐蹭障碍物的痛点——外露桨叶在贴近建筑外墙、输电线路、树冠等障碍物作业时，极易发生桨叶碰撞损毁甚至坠机的风险，而涵道包裹式的结构，能让动力单元的边缘直接具备一定的抗剐蹭能力，作业时不需要预留过大的安全避障距离，适配楼宇巡检、狭窄空间侦察、近距设施排查这类对作业精度要求高、飞行空间受限的场景。

　　从功能特性上看，三个涵道单元采用非对称的分布式布局，分别布置在机身的左前、右后、正上方三个点位，每个涵道都预留了独立的动力安装腔，腔体内径统一匹配常规3-4英寸涵道动力组的安装尺寸，内壁设计有3mm深度的定位卡槽，可直接卡装电机安装座，不需要额外设计转接支架，能减少装配环节的零件数量。涵道与机身主体之间的连接臂采用一体化流线型结构，连接臂内部预留了走线空腔，动力线、信号线可从空腔内直接穿入机身主控舱，避免线材外露带来的气动阻力增加，同时也能降低线材被外力剐蹭断裂的风险。

　　机身主体采用水滴式的流线型截面设计，最大截面位置位于机身中段，也就是主控舱、电池舱的安装区域，这个区域的内部净空尺寸为长180mm、宽80mm、高60mm，可直接容纳常规的飞控板、GPS模块、2000mAh量级的锂聚合物电池组，舱体侧壁设计有2mm厚的安装凸台，凸台上预留M2规格的螺丝孔位，可直接固定各类电子元件，不需要额外设计安装衬板。机身底部设计有一体化的滑橇式起落架，起落架的最低点比机身下表面低25mm，降落时可直接为机身提供支撑，同时预留了15mm的设备挂载空间，可加装小型摄像头、气体传感器、喊话模块等任务载荷，起落架的支腿采用三角形加强筋结构，在1.5m高度自由落体降落时，支腿的结构形变可控制在0.2mm以内，不会出现结构断裂的问题。

　　设计过程中首先对气动阻力做了初步校核，整个机身的外露棱角全部做了R3以上的圆角过渡，涵道进气口做了15度的倒角扩张段，能提升涵道风扇的进气效率，相比直角进气口的同尺寸涵道，推力输出效率可提升8%左右。三个涵道的推力矢量方向可通过舵机微调，正上方的涵道主要提供升力补充与姿态稳定，左右两个侧置涵道除了提供主升力之外，还可通过差速控制实现偏航、俯仰动作，不需要额外设计倾转机构，整体结构的零件数量相比同级别倾转涵道飞行器减少40%以上，装配难度大幅降低。

　　安装边界方面，整个飞行器的最大外轮廓尺寸为长320mm、宽280mm、高190mm，所有突出结构都在涵道外轮廓的包络范围之内，收纳时不需要拆卸任何部件，可直接放入尺寸匹配的便携收纳箱中。涵道外壁的厚度设计为2.5mm，采用常规PLA或者ABS材料3D打印即可满足结构强度要求，打印时不需要添加支撑结构，连接臂与机身主体的连接处做了5mm的圆角过渡，可有效降低应力集中，在做10g过载的机动动作时，连接处的最大应力为18MPa，远低于常用工程塑料的屈服强度。机身的上盖设计为快拆结构，通过侧边的两个卡扣与机身主体连接，拆开上盖即可直接接触到内部的电子元件，方便日常的设备调试与电池更换，卡扣的卡合量设计为1.2mm，多次拆装后也不会出现松脱的问题。

　　实际作业场景中，这款结构的飞行器可适配城市楼宇外立面的裂纹检测、园区内的安防巡逻、狭窄地下管廊的环境探测等任务，涵道结构带来的安全性提升，让它可以在距离障碍物0.5m的范围内稳定飞行，不会因为气流扰动或者操作误差导致桨叶碰撞障碍物。相比常规的多旋翼无人机，它的飞行噪音更低，涵道的包裹结构可将桨叶切割空气的噪音降低15分贝左右，在居民区作业时不会产生过大的噪音干扰。机身前部预留了摄像头安装窗口，窗口的倾斜角度为15度，安装摄像头后可直接获得前下方的作业视野，不需要额外设计云台结构，可满足常规的拍照、录像需求，进一步降低整机的重量与结构复杂度。
