探空火箭尾翼段结构三维设计

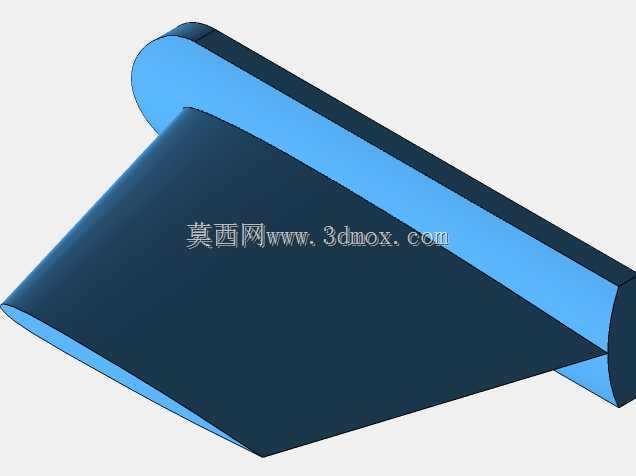

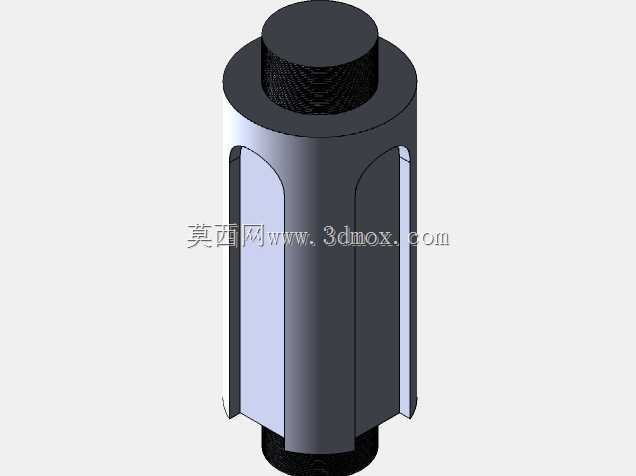

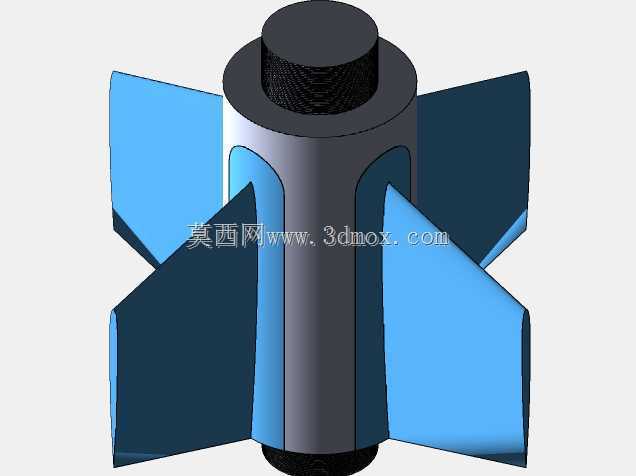

　　在探空火箭的总体结构设计环节，尾翼段作为箭体尾部的核心气动稳定构件，直接决定了火箭发射升空后跨音速、亚音速飞行阶段的姿态稳定性，是小型探空火箭结构设计中不可忽视的关键部分。本次呈现的尾翼段结构，采用中心柱体搭配四片对称布置翼面的布局形式，中心承力柱为等直径圆柱构型，上端预留与箭体燃料段、载荷舱对接的安装止口，柱体内部可根据总体设计需求，布置降落伞舱开伞机构、尾段走线槽、姿控喷管安装位等功能结构，柱体外壁与翼片连接位置做了一体化的过渡圆角处理，避免飞行过程中气动加热、气动载荷集中导致的翼根应力断裂问题。四片翼面采用对称X型布局，相邻翼面夹角严格保持90度，翼面为梯形切尖构型，翼根与中心柱体采用一体化融合设计，无需额外的紧固件连接，

　　既降低了尾段的整体结构重量，也减少了装配环节带来的形位公差累积，翼面厚度沿翼根到翼梢方向呈线性递减，在保证翼面结构刚度满足飞行过载要求的前提下，尽可能降低翼面的气动阻力，同时翼面的后掠角度经过气动仿真校核，能够在火箭出筒后的初始飞行阶段提供足够的稳定力矩，抵消初始发射扰动带来的姿态偏航。从安装边界来看，中心柱体的外径尺寸匹配常规小型探空火箭的箭体直径规格，柱体上端的对接止口深度可根据对接舱段的连接形式调整，既可以采用径向销钉连接，也可以适配卡环式快拆结构，满足不同发射场景下的箭体快速总装需求；翼片的翼展尺寸控制在箭体直径的1.2倍范围内，既保证了气动稳定力矩的充足，也避免翼展过大导致发射筒内径尺寸增加、储运过程中翼面磕碰损坏的问题。

　　在实际应用场景中，这类尾翼段结构多用于气象探测、近地空间环境参数采集、小型载荷搭载试验类的探空火箭，这类火箭通常采用固体燃料发动机，发射过载在15g以内，尾翼段需要承受发动机工作时的尾部喷流热冲击、飞行过程中的气动剪力以及开伞瞬间的轴向冲击载荷，因此在结构设计阶段，翼根位置的壁厚做了局部加厚处理，中心柱体的内壁设置了环形加强筋，在不显著增加结构重量的前提下提升整体的抗载荷能力。从设计思路上，该结构摒弃了传统尾翼采用螺钉拼接的装配形式，采用一体化成型的结构方案，既可以适配复合材料缠绕成型工艺，也可以采用金属材料3D打印、整体铣削的加工方式，减少零件数量的同时提升了结构可靠性，翼面的型面采用平直翼型设计，加工难度低，气动特性线性度好，

　　不需要复杂的翼型修形就能够满足探空火箭短时间飞行的稳定需求，对于高校学生探空火箭项目、民营航天小型探空火箭产品的快速迭代设计来说，这类结构的通用性较强，只需要调整中心柱体的直径、翼面的展长与后掠角，就可以适配不同起飞重量、不同飞行高度的探空火箭总体设计需求。在结构细节处理上，中心柱体的下端面预留了发动机喷管的避让空间，柱体内壁与发动机壳体之间留有足够的安装间隙，可适配不同直径的小型固体火箭发动机，翼面的边缘做了小尺寸的倒角处理，避免储运、装配过程中尖锐边缘划伤操作人员，同时也能够降低飞行过程中翼尖的涡流阻力。需要注意的是，在实际工程应用中，该尾翼段与箭体其他舱段对接时，需要保证翼面的对称度误差控制在0.1度以内，否则会在飞行过程中产生额外的偏航力矩，导致火箭飞行轨迹偏离设计值，因此在建模阶段就对翼面的安装基准、中心柱体的对接基准做了统一的基准约束，所有结构特征均以中心柱体的轴线为核心基准进行建模，方便后续工程出图、加工制造环节的基准统一，减少加工与装配的误差累积。
