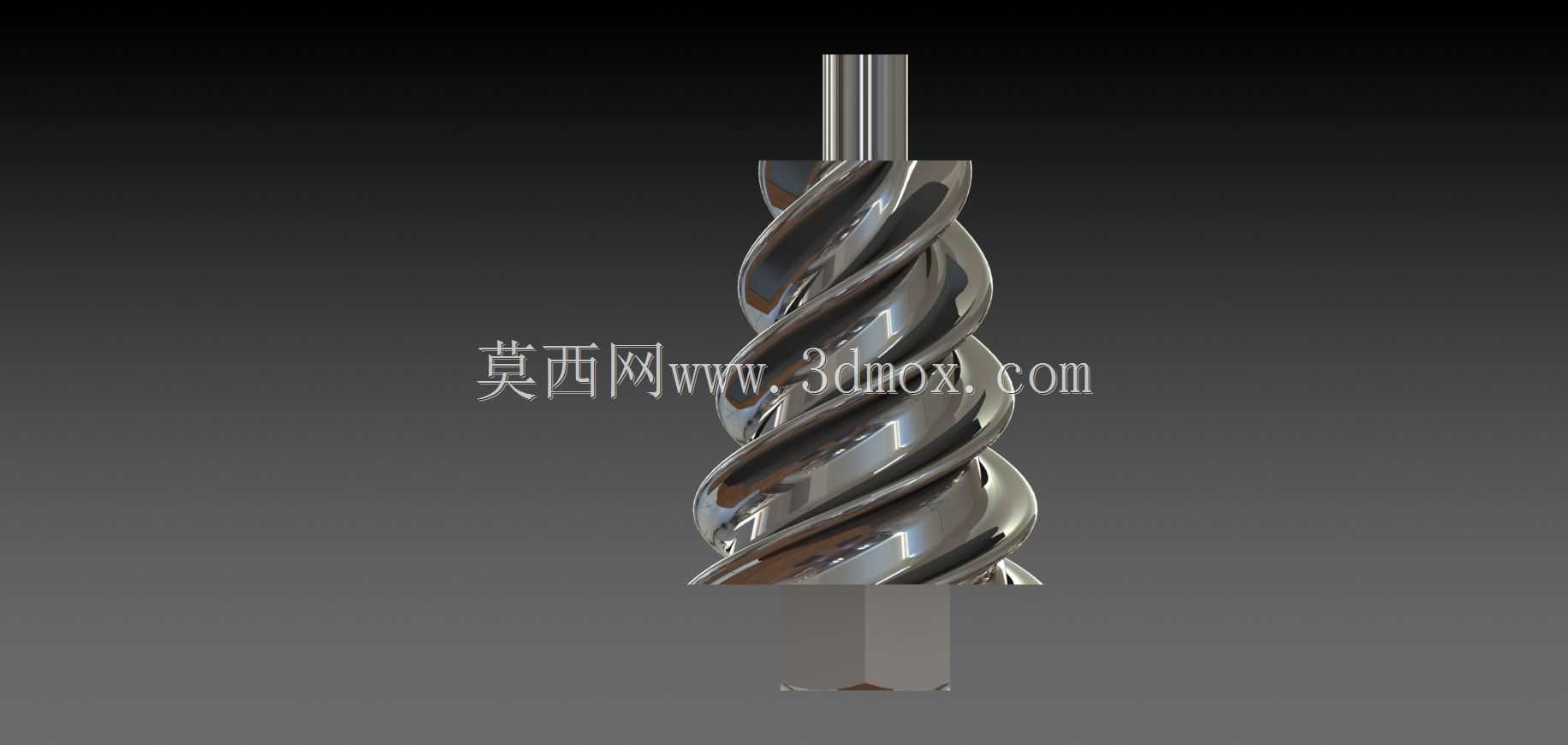

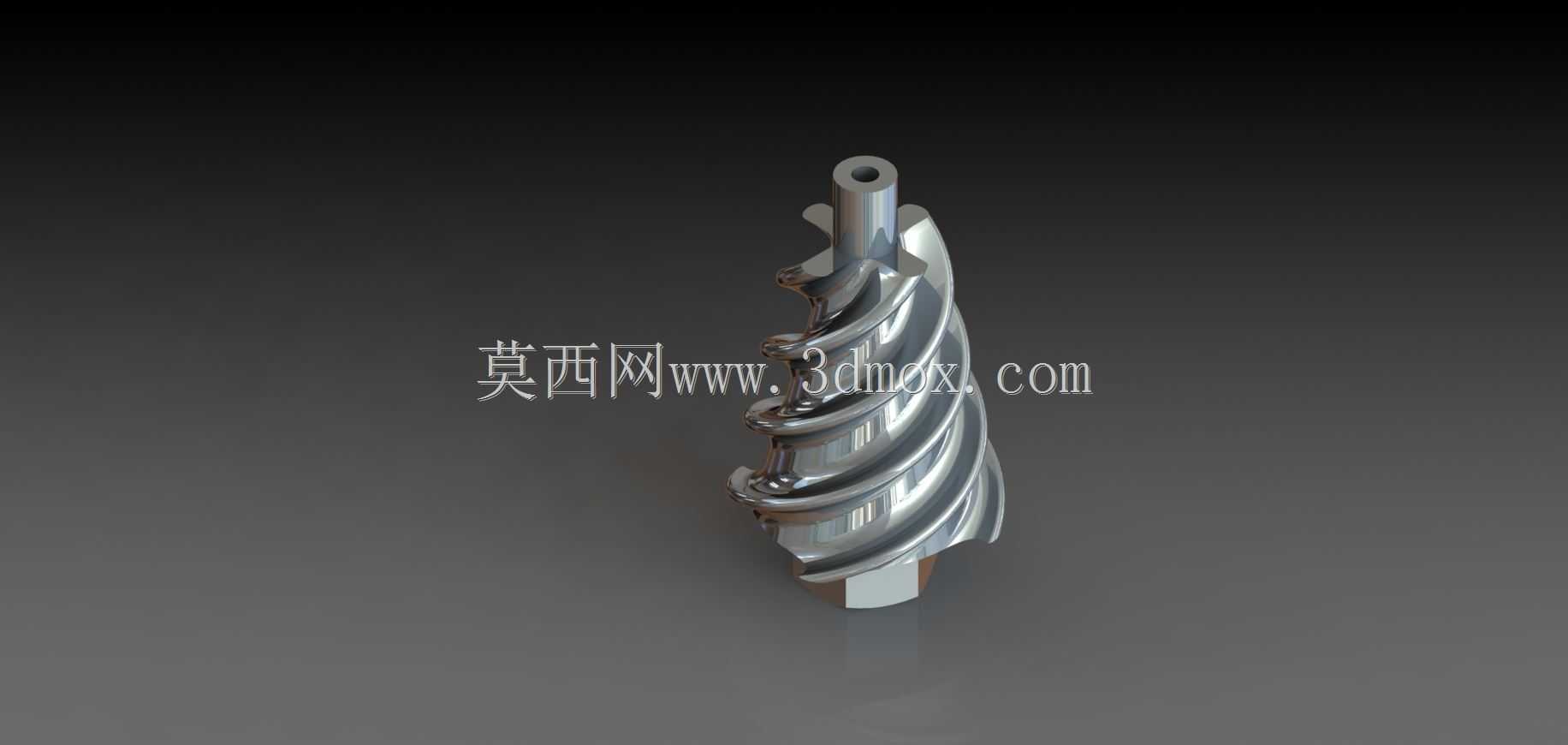

螺栓安装式螺旋切削钻头结构设计

　　这款可直接安装在螺栓端部的螺旋切削钻头，主要面向狭小空间内的原位钻孔作业场景，在设备运维、小型构件改装、现场装配补加工等工况下具备独特的适配优势——常规手电钻或台钻无法伸入的狭窄安装位、已完成初步装配的构件局部需要补钻定位孔、螺纹连接件端部需要同步完成钻孔与螺纹适配的场景下，无需额外装夹刀柄，直接通过螺栓连接结构即可将钻头固定在驱动端，大幅减少工装切换的时间成本。从功能特性来看，钻头采用大螺旋角排屑槽设计，螺旋升角经过切削受力仿真优化，切削过程中切屑可沿螺旋槽顺畅排出，避免深孔加工时的切屑堵塞问题，切削刃部分采用等后角设计，刃口强度与锋利度做到平衡，既可以应对普通低碳钢、铝合金等常见金属材料的钻孔作业，也可适配工程塑料、

　　层压木板等非金属材料的切削加工，不会出现刃口崩损或切削阻力过大的问题。设计过程中优先考虑了安装适配性，钻头尾部的安装接口与标准外螺纹螺栓尺寸完全匹配，安装时无需额外定制连接套，直接将钻头尾部的内孔对准螺栓端部的定位轴肩，拧紧侧向紧定螺钉即可完成固定，安装后整体同轴度公差控制在0.02mm以内，高速旋转时不会出现明显偏摆，保证钻孔的位置精度与孔径一致性。外形尺寸方面，钻头切削部分直径覆盖常用的小尺寸钻孔规格，整体长度控制在短柄刀具范畴，排屑槽长度占总长度的三分之二，既保证足够的钻孔深度行程，也避免长悬伸带来的刚性不足问题，安装边界上，钻头与螺栓连接后，最大外径不超过螺栓头部外接圆尺寸，可伸入与螺栓直径匹配的预制孔内完成扩孔、修孔作业，

　　不会出现干涉问题。结构细节上，钻头顶端设计有定位导向尖，钻孔接触工件时可先完成中心定位，避免钻孔初期的刃口滑移导致孔位偏移，螺旋槽的槽底圆弧经过平滑过渡处理，减少应力集中，在承受交变切削载荷时不会出现槽根断裂的问题，尾部的连接端面做了粗糙度处理，与螺栓端面贴合时可增大摩擦力，传递扭矩过程中不会出现相对打滑。实际使用场景中，这类钻头常配合手持气动扳手、小型电动螺丝批等便携驱动工具使用，在电力设备现场检修、小型金属构件现场改装、电子产品外壳精密钻孔、医疗辅助器械小型零件加工等场景下都能适配，尤其是在已经完成螺栓预装的构件上，需要在螺栓轴线方向加工中心孔、或者对螺栓穿过的构件进行二次扩孔时，无需拆除原有螺栓，

　　直接将钻头装在螺栓端部即可启动驱动完成加工，省去了拆卸工件、重新装夹找正的繁琐流程。设计阶段针对不同工况的受力情况做了结构优化，切削刃的前角根据加工材料特性做了差异化取值，加工塑性材料时前角适当增大以减小切削变形，加工脆性材料时前角略微减小以提升刃口强度，用户可根据实际加工需求选择对应参数的型号。安装结构的设计充分考虑了通用互换性，尾部连接尺寸适配市面上最常见的公制标准螺栓，无需特殊定制连接件即可完成装配，拆卸时只需松开紧定螺钉即可取下钻头，螺栓本身可继续作为紧固件使用，不会破坏原有螺纹结构。排屑槽的表面做了抛光处理，降低切屑与槽壁的摩擦阻力，切屑排出时不会粘附在槽内，连续钻孔作业时无需频繁清理槽内残留切屑，提升连续加工效率。钻头整体采用整体式结构设计，没有焊接、拼接等连接部位，整体刚性优于装配式钻头，承受大进给切削载荷时不会出现连接部位松动或断裂的问题，适合现场作业中复杂多变的切削工况。
