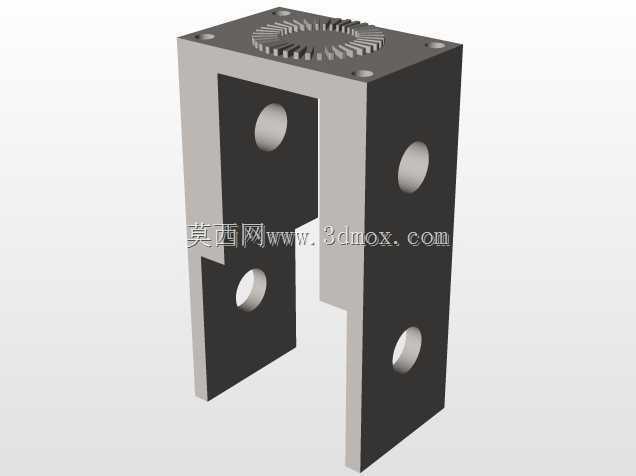

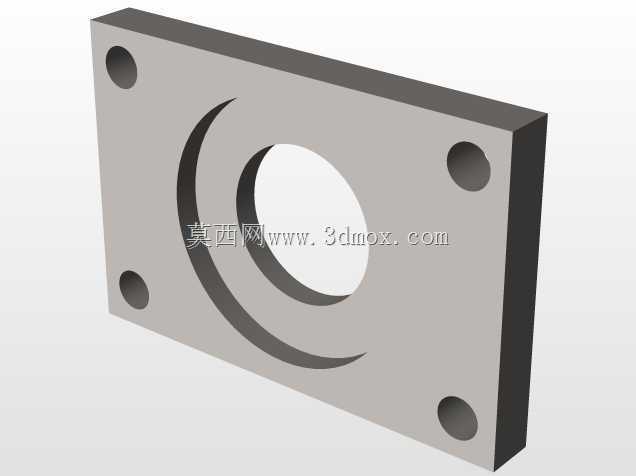

风洞试验用模型定位承载转盘结构

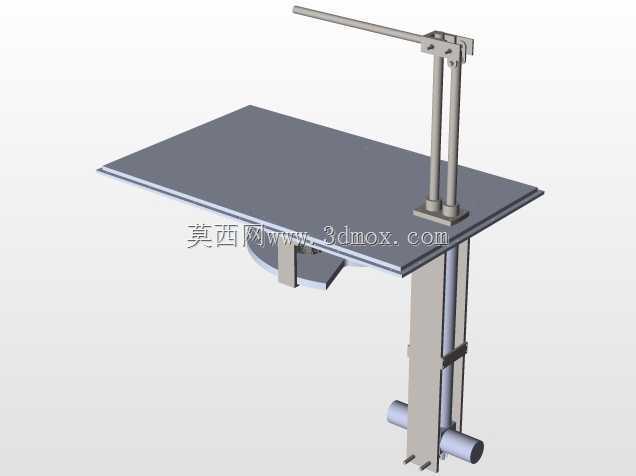

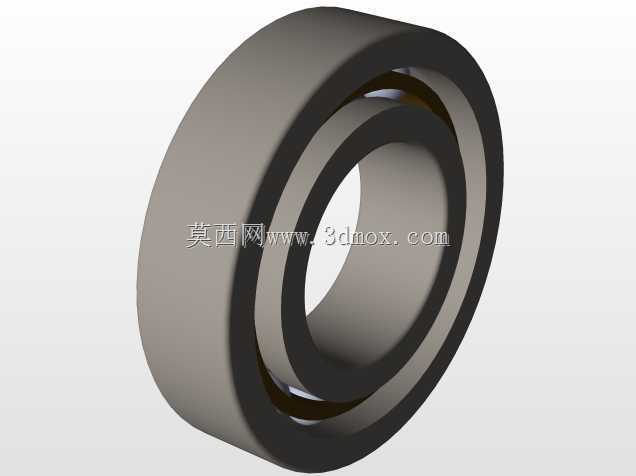

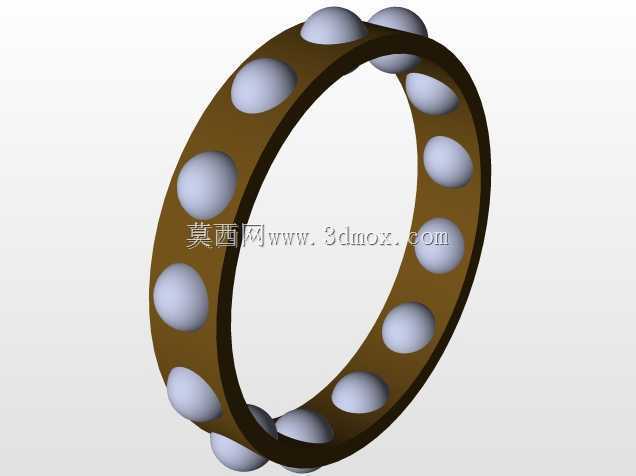

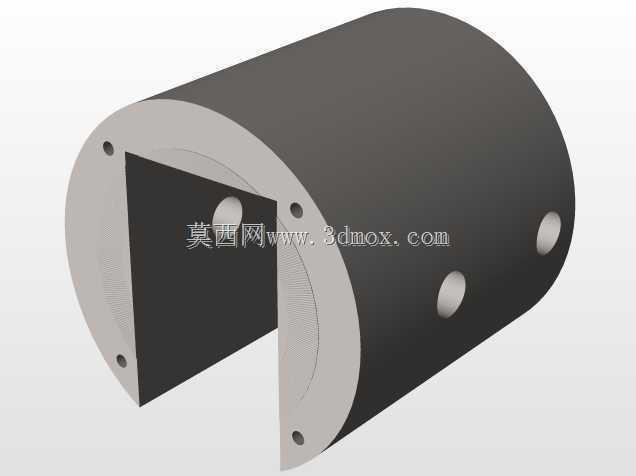

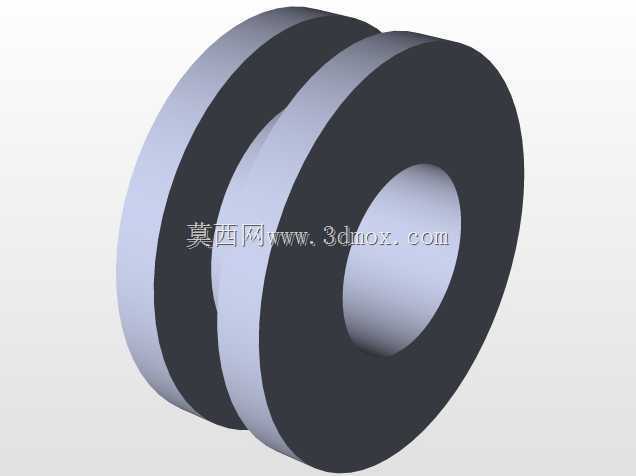

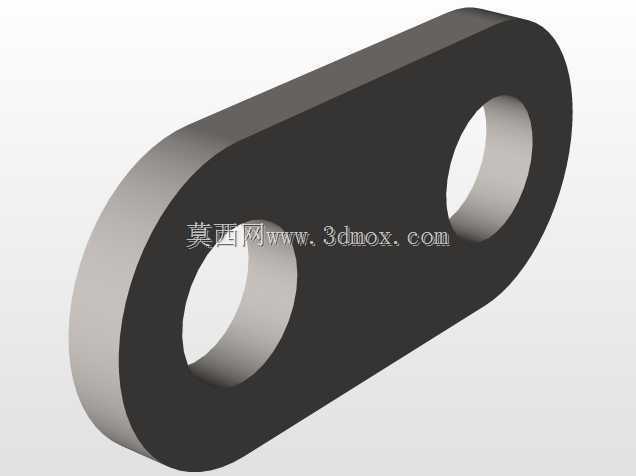

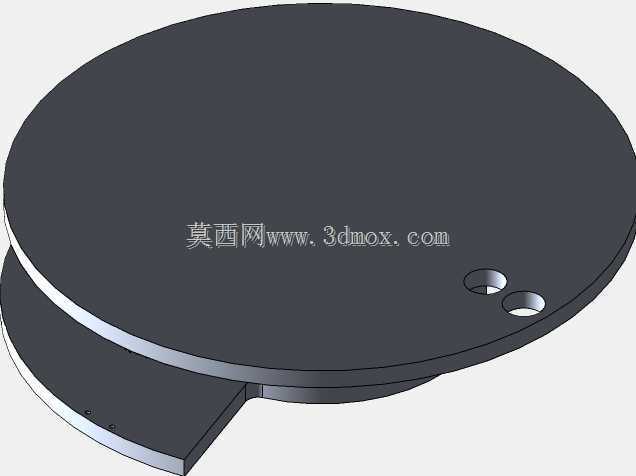

　　该定位承载结构主要服务于航空航天领域风洞试验环节，作为试验段内的核心承载定位部件，承担被测缩比模型的固定、姿态调整基准承载功能，直接决定试验过程中模型位置精度与姿态稳定性，是保障风洞试验数据有效性的关键工装组件。从结构构型来看，主体采用大直径薄圆盘作为主承载面，圆盘边缘做小圆弧倒角处理，避免高速气流经过时产生不必要的扰流，影响试验段流场品质；圆盘上表面开设两处同轴定位销孔，孔位精度按照IT7级公差控制，用于和被测模型底部的定位接口配合，保证模型安装后的位置重复定位误差控制在0.02mm以内，满足高精度风洞试验的位置一致性要求。圆盘下方设置同轴的回转支撑基座，基座侧边延伸出扇形安装边，安装边上预留阵列排布的固定孔位，

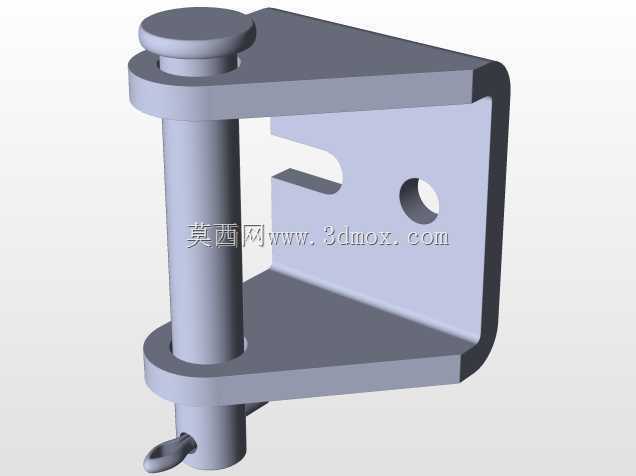

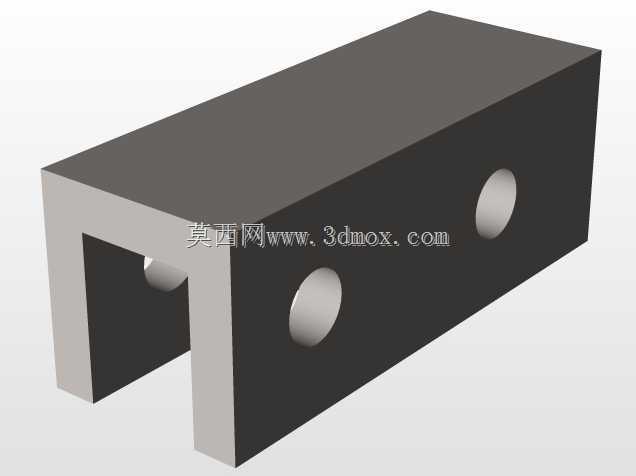

　　可直接通过螺栓与风洞试验段的预埋安装平台连接，安装边的厚度经过刚度校核，在满负载承载状态下，整体结构的最大形变量不超过0.01mm，不会因为气流冲击或者模型负载产生结构形变干扰试验数据。设计过程中优先考虑流场适配性，主承载面的平面度控制在0.01mm/m范围内，表面做硬质阳极氧化处理，降低表面粗糙度的同时提升耐磨性能，避免多次拆装模型造成表面划痕影响气流平顺性。两处定位销孔的位置经过反复校核，距离圆盘中心的尺寸偏差不超过0.01mm，保证模型安装后的气动中心与转盘回转中心重合，在进行不同迎角、侧滑角的姿态调整时，模型的气动中心不会产生偏移，无需反复校准位置基准。从安装边界来看，整体结构的最大外轮廓为圆盘直径尺寸，

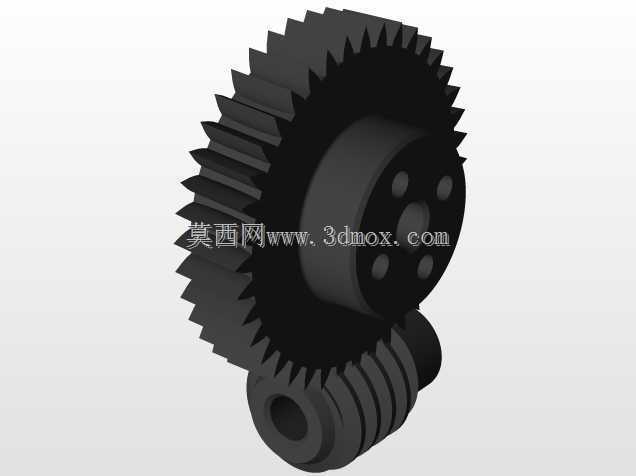

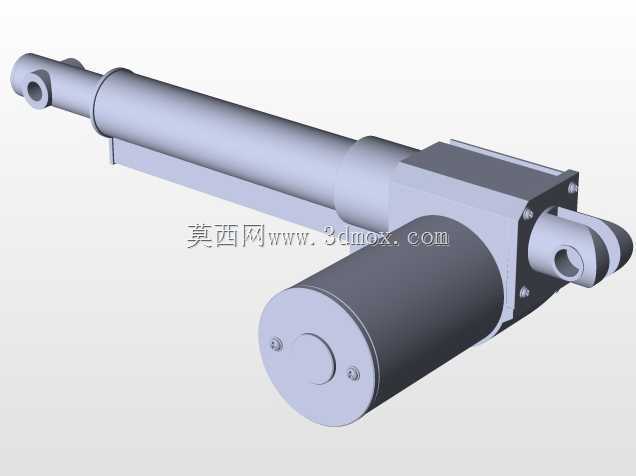

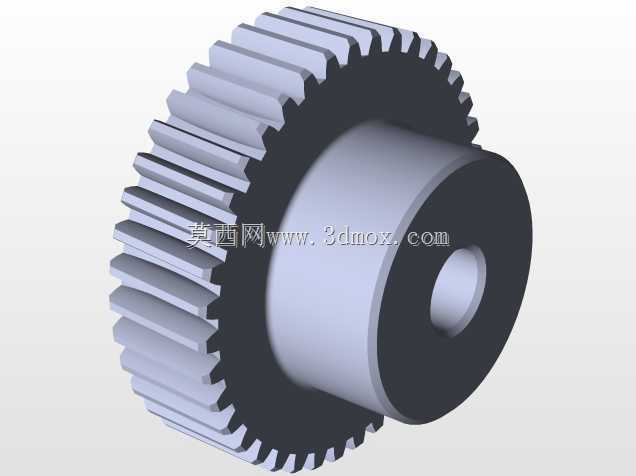

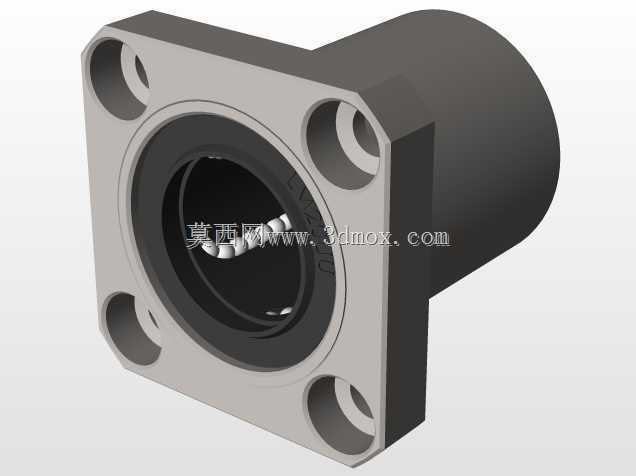

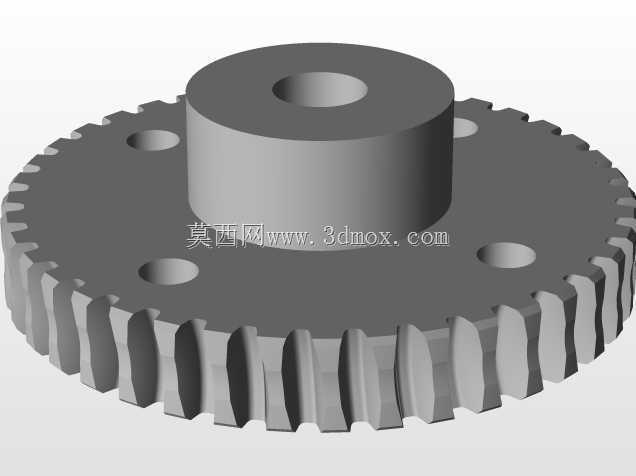

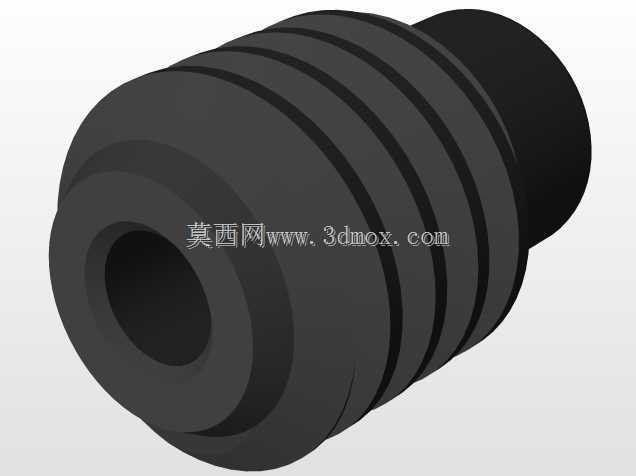

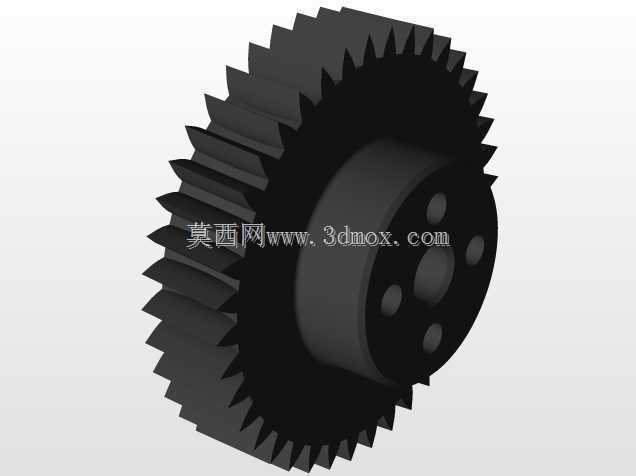

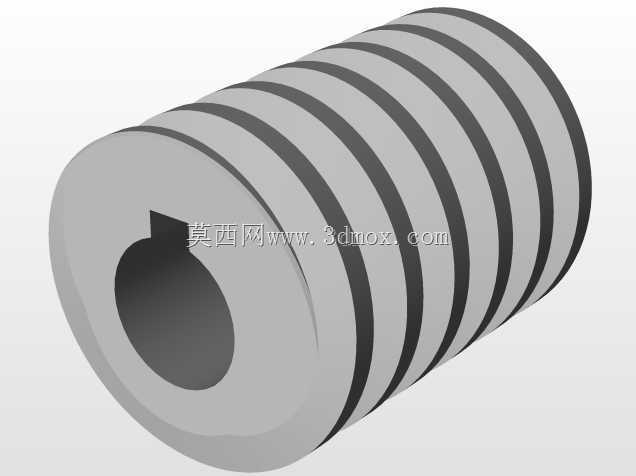

　　下方基座的直径小于主圆盘直径，安装后基座完全处于主圆盘的投影范围内，不会在试验段内产生额外的凸起结构干扰流场；侧边延伸的安装边厚度与风洞试验段平台的安装槽深度匹配，安装完成后安装边上表面与试验段平台表面齐平，不存在台阶差，避免台阶产生的气流分离影响试验段核心区的流场品质。实际使用过程中，该结构可适配不同规格的缩比飞行器模型安装，通过更换定位销套即可匹配不同模型底部的安装接口，无需整体更换承载转盘，大幅提升风洞试验的准备效率；主圆盘的材质选用高强度铝合金，在保证结构刚度的前提下尽可能降低自身重量，减小回转驱动机构的负载，提升姿态调整的响应速度。结构的所有棱边都做了R0.5以上的圆角处理，没有尖锐棱角，既可以避免安装过程中划伤操作人员，

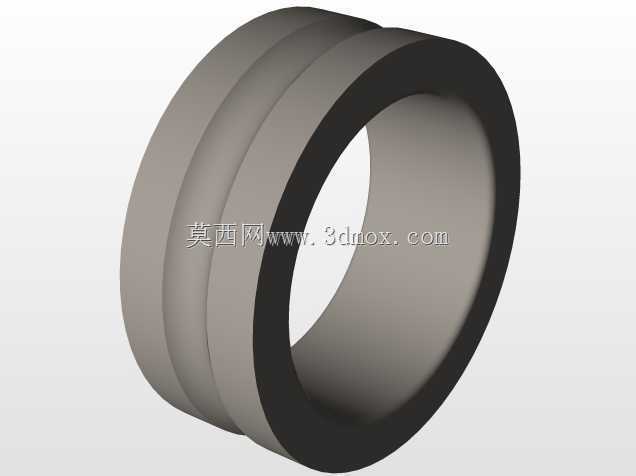

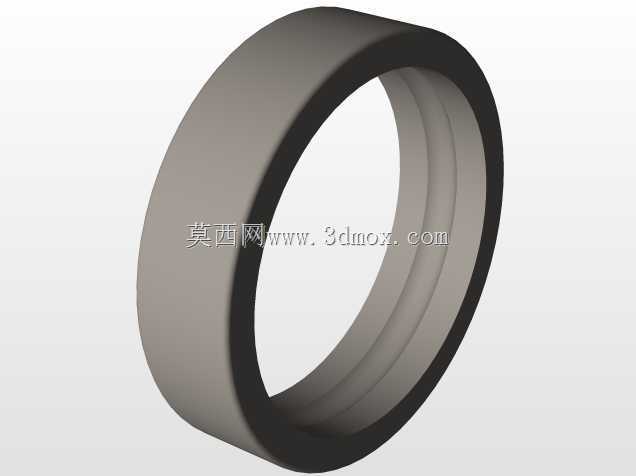

　　也能消除尖锐结构带来的气流噪声与局部扰流。在承载能力设计上，按照最大100kg的模型负载进行校核，结构安全系数取2.5，即使在高速气流冲击产生额外气动载荷的情况下，也不会出现结构变形或者连接松动的问题；定位销孔内部镶嵌不锈钢衬套，避免多次拆装造成孔位磨损，长期使用后仍能保证定位精度，衬套与圆盘本体采用过盈配合，不会因为温度变化或者振动产生衬套脱落的问题。
