剃刀滚筒工业作业承载结构设计

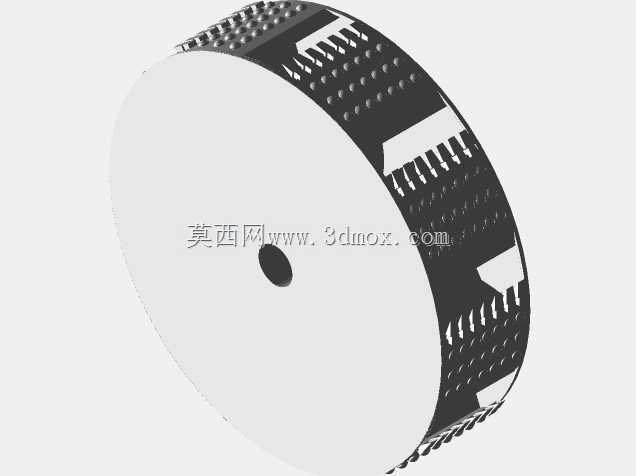

　　在散料收集、表层物料剥离类作业场景中，这类剃刀滚筒结构常作为前端执行部件搭载在小型移动作业设备上，适配户外零散物料回收、表层软质附着物刮除收集的作业需求，尤其适合在狭窄作业面、需要连续完成刮取-暂存-转运的工况下使用，相比传统的单一铲斗结构，滚筒式的连续作业结构能减少单次卸料的频次，提升连续作业的续航时长。从结构尺寸来看，该滚筒整体直径设定为450毫米，轴向宽度为120毫米，内部有效容纳容积为17.5升，按照常规作业时的物料填充率计算，单次满负荷状态下最多可连续完成3个标准作业循环的物料收集，无需中途卸料，这个尺寸边界是结合单人操作类便携作业设备的安装空间、手持/挂载时的负重上限反复校核确定的，直径过大会导致设备前端重心外倾，

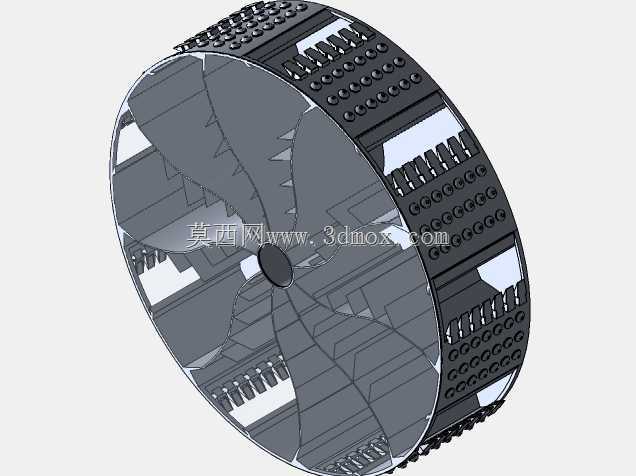

　　操作时的倾覆力矩超标，宽度过窄则会降低单次作业的覆盖幅宽，影响作业效率。主体材质选用7075铝合金，这种材料的比强度高，在保证整体结构刚性的前提下能大幅降低滚筒自重，避免作业设备前端负载过大，同时铝合金的耐腐蚀性能适配户外潮湿、多粉尘的作业环境，减少后期维护的表面处理成本。滚筒内部沿周向均匀设置了九个独立的收集腔室，每个腔室都配套设置了金属板托盘，托盘一方面作为物料承载的底面，避免刮取的物料从滚筒的间隙漏出，另一方面可以对滚筒的周向结构起到加强筋的作用，提升滚筒整体的抗变形能力，在作业过程中如果遇到硬质异物卡滞，托盘结构能分散局部的冲击载荷，避免筒壁出现局部凹陷变形。滚筒外缘的铲斗尖端是整个结构的核心作业部位，

　　设计阶段充分考虑了不同加工工艺的适配性，既可以和滚筒主体采用一体化加工成型，适合小批量定制场景下的整体铣削加工，保证尖端和筒身的连接强度，应对大冲击载荷的作业工况；也可以作为独立零件单独加工，之后通过紧固件和筒身装配，这种分体式设计可以根据作业对象的材质差异更换不同硬度、不同刃口角度的铲尖，比如刮取软质附着物时可以用刃口更锋利的钢制铲尖，收集硬质颗粒物料时可以更换耐磨性更好的硬质合金铲尖，同时铲尖磨损后可以单独更换，降低后期的易损件更换成本。铲尖的轮廓造型经过反复优化，刃口的切入角度经过多轮作业模拟调整，保证在接触物料时能以最小的阻力切入表层，同时铲尖的曲面造型能引导刮取下来的物料顺着内壁滑入对应的收集腔室，

　　避免物料在铲尖位置堆积堵塞。滚筒两端的安装接口采用标准的同轴定位结构，能适配常规的滚动轴承安装位，和作业设备的驱动转轴直接配合，安装时只需要保证两端的同轴度公差在允许范围内，就能保证滚筒转动时的动平衡满足要求，不会出现作业时的异常振动。整个滚筒的周向表面设置了阵列式的凸起结构，这些结构一方面可以在滚筒转动时减少和物料之间的粘附，避免潮湿物料粘在筒壁上导致有效容积下降，另一方面也能提升筒壁的结构刚性，减少薄壁筒身在受力时的形变。在实际选型适配时，需要注意该滚筒的安装边界尺寸，预留出两端轴承座、驱动连接件的安装空间，同时要根据作业时的转速匹配对应的动平衡等级，如果是搭载在高速移动作业设备上，还需要对滚筒做额外的动平衡校正，避免高速转动时的振动传递到设备操作端。
