创意磁悬浮滑板交互装置结构设计

　　这款磁悬浮滑板交互装置的结构设计，核心围绕小型桌面级磁悬浮演示与趣味交互场景展开，区别于常规载人悬浮滑板的大尺寸重载设计，整体走轻量化、桌面化的路线，适配科教演示、创意潮玩、科技展项互动等多个落地场景。从实际用途来看，该装置可作为中小学物理电磁感应知识点的具象演示教具，也可作为潮玩展陈的互动展品，搭配对应的手持控制端，能够实现悬浮体的启停、姿态微调等基础交互动作，相比静态的磁悬浮摆件，加入控制端后大幅提升了操作参与感。

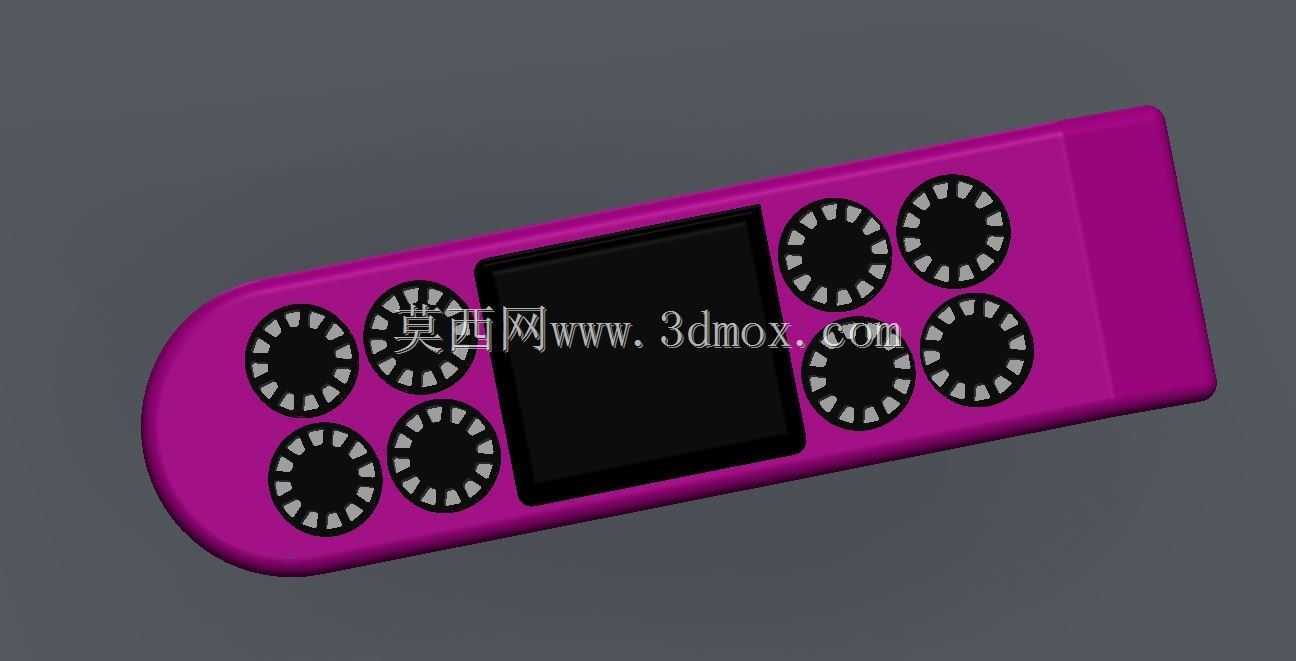

　　从功能特性层面拆解，整套装置分为悬浮滑板本体与手持控制终端两部分，本次呈现的手持控制端采用长条形圆角壳体结构，壳体表面做了哑光紫的配色处理，边缘做了R8的大圆角过渡，避免握持时的硌手感，单手握持的贴合度经过反复调整，壳体宽度控制在62mm，厚度18mm，成年男性单手握持时拇指可自然覆盖中部的触控显示屏区域，其余四指可自然搭在壳体背面的防滑纹理区，长时间操作不会产生明显的握持疲劳。控制端正面设置了一块2.4英寸的方形触控显示屏，屏幕周边做了0.5mm的沉台设计，屏幕装配后与壳体表面的高度差控制在0.2mm以内，既可以避免屏幕边缘被磕碰，也不会因为沉台过深积灰。屏幕两侧对称布置了8个带刻度标识的旋钮调节位，每个旋钮的直径为16mm，旋钮表面做了放射状的防滑齿纹，转动阻尼控制在0.15N·m，调节时的段落感清晰，每个旋钮对应一组磁悬浮线圈的电流参数调节，可分别控制悬浮滑板不同位置的悬浮高度与倾斜角度，实现滑板的前倾、后倾、左右侧倾等姿态调整，旋钮与壳体之间预留了0.3mm的装配间隙，转动时不会与壳体产生摩擦卡滞。

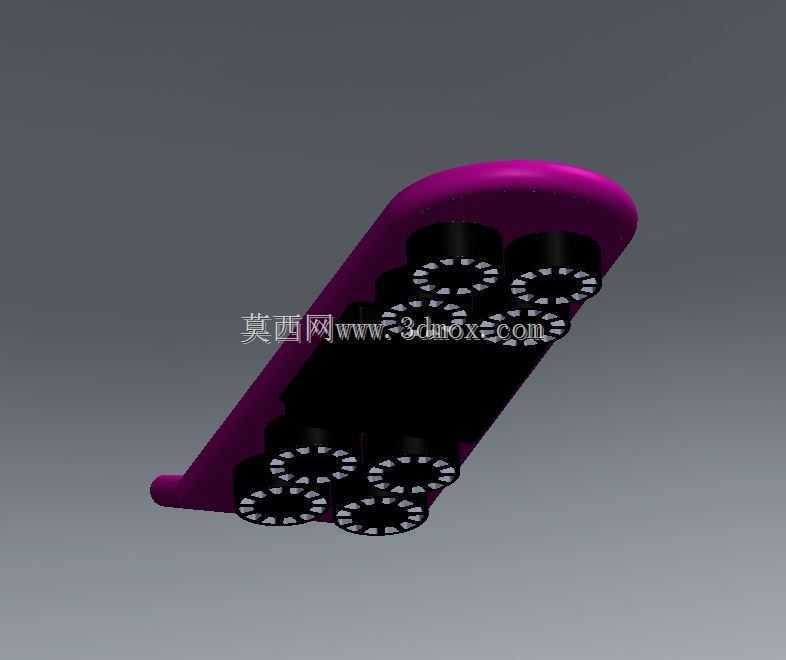

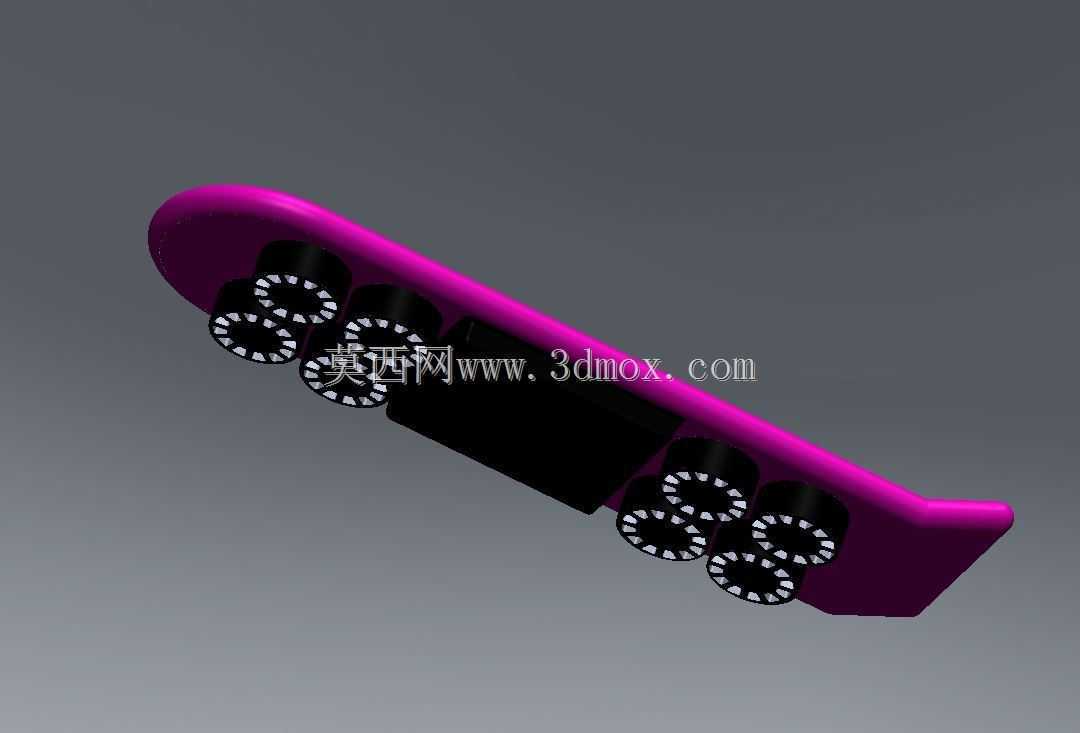

　　设计思路上，整套结构优先考虑装配便捷性与后期维护性，手持控制端的壳体采用上下扣合的结构，上下壳通过6颗M2的自攻螺丝连接，螺丝孔全部隐藏在底部的防滑胶垫下方，外观面无外露螺丝，保证整体视觉的完整性。内部的电路板安装位设置了3个定位柱，电路板装配时先通过定位柱预固定，再通过2颗螺丝锁紧，避免电路板在使用过程中出现晃动移位，电池仓设置在壳体下半部分，采用1000mAh的锂电池供电，电池与壳体之间贴有1mm厚的EVA缓冲泡棉，可抵消跌落时的冲击，电池仓盖采用滑扣式设计，无需工具即可开启更换电池。悬浮滑板本体的底部设置了4组对称布置的永磁体阵列，永磁体采用钕铁硼N35材质，表面做镀镍处理防止氧化，磁体安装槽的公差控制在±0.05mm，保证每块磁体的安装位置精度，避免因为磁体位置偏差导致悬浮时出现倾斜、打转的问题。

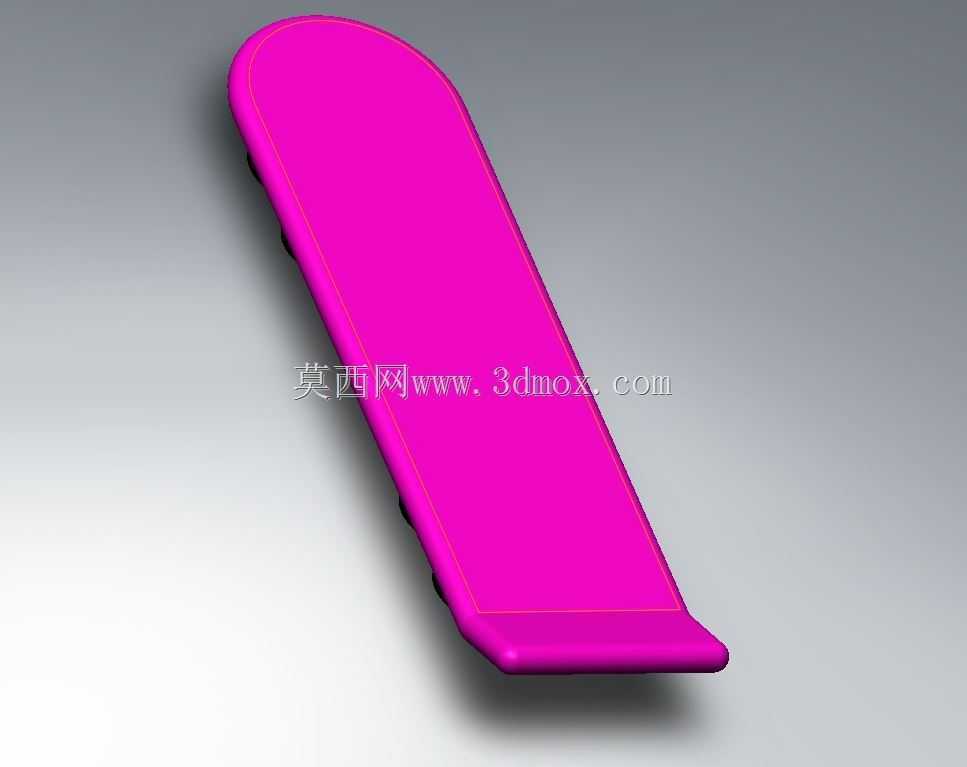

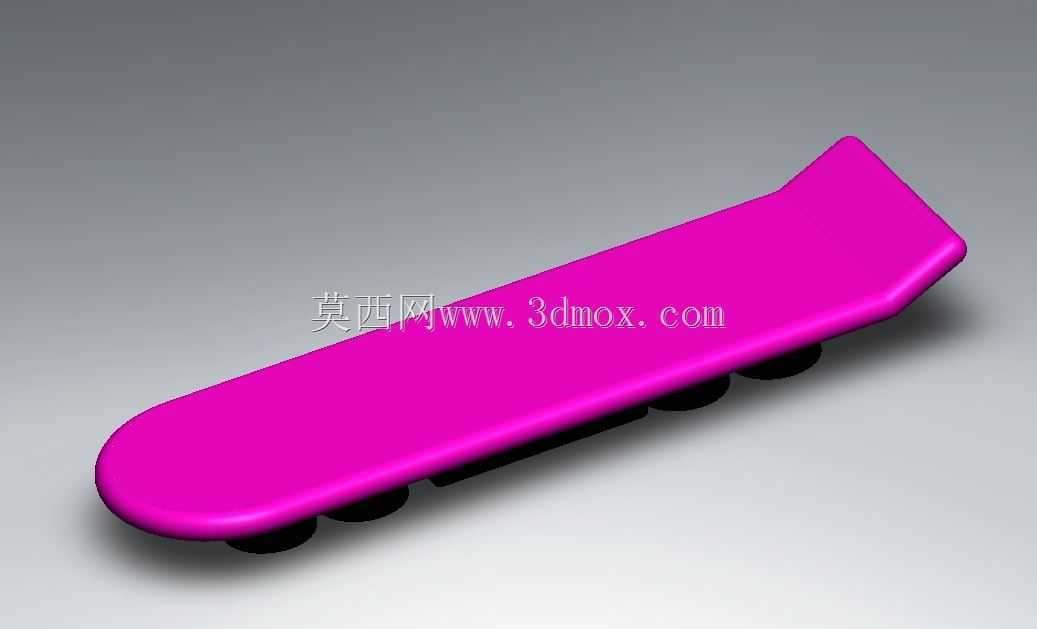

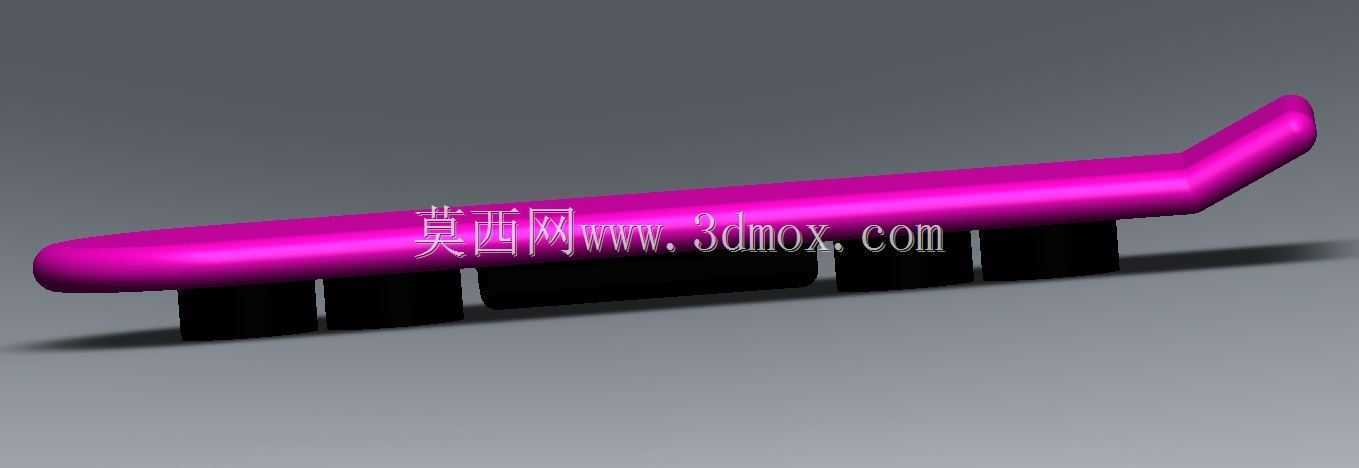

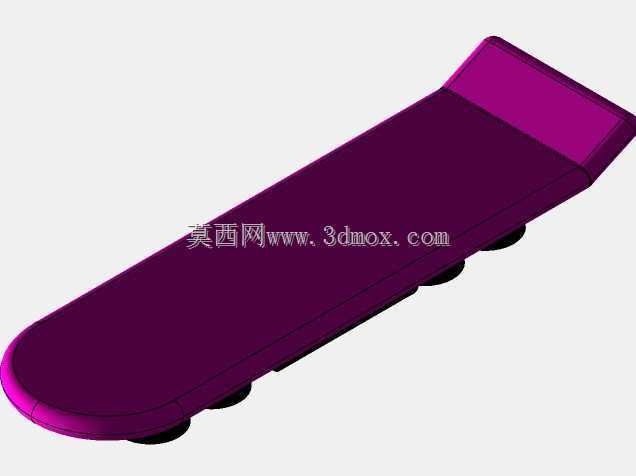

　　外形尺寸与安装边界方面，手持控制端的整体长度为180mm，可轻松放入常规的工具包或者外套口袋中，方便携带至不同的演示场景。悬浮滑板本体的长度为120mm，宽度为45mm，悬浮高度可在5mm-20mm之间调节，对应的悬浮底座（图中未展示）安装尺寸为150mm*80mm，底座放置时需要预留周边30mm的无金属干扰空间，避免周边的铁磁性物件影响磁场分布，导致悬浮稳定性下降。整套装置的结构在建模时全部做了拔模处理，拔模角度统一为1.5°，适配注塑量产的工艺要求，所有的加强筋厚度控制在壳体壁厚的0.6倍，避免注塑时出现缩痕影响外观。旋钮与内部电位器的连接采用D型轴配合，装配时无需打胶即可保证传动的可靠性，拆卸维护时可直接将旋钮拔出，方便更换损坏的电位器或者旋钮件。屏幕的FPC走线槽在壳体内部做了专门的预留，走线槽宽度为4mm，深度为2mm，可容纳屏幕的排线与旋钮的连接线，装配时排线不会被上下壳挤压造成线路断裂。

　　从实际工程验证的角度来看，该结构在设计时做了1.2米高度的跌落仿真，壳体采用ABS材质，壁厚2mm，跌落时的最大应力为18MPa，远低于ABS材料的屈服强度，可满足日常使用的抗摔要求。旋钮的转动寿命测试按照1万次转动循环设计，电位器选用工业级长寿命型号，可满足频繁调节的使用需求。磁体的固定采用结构卡接加耐高温胶粘接的双重固定方式，即使在60℃的环境温度下长期放置，磁体也不会出现脱落移位的问题。整套结构的零件数量控制在21件，不含标准件的零件数为12件，装配单台产品的工时可控制在8分钟以内，具备小批量量产的可行性。
