2U规格立方体纳卫星主体框架结构设计

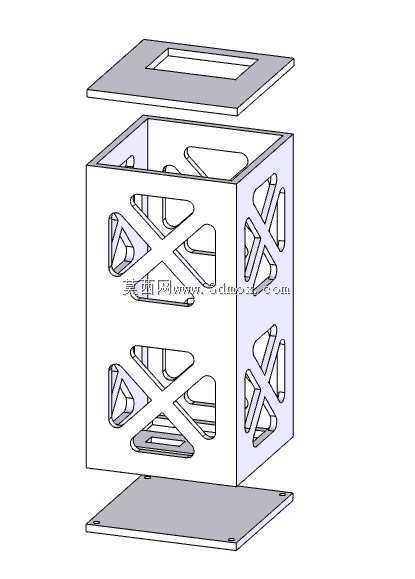

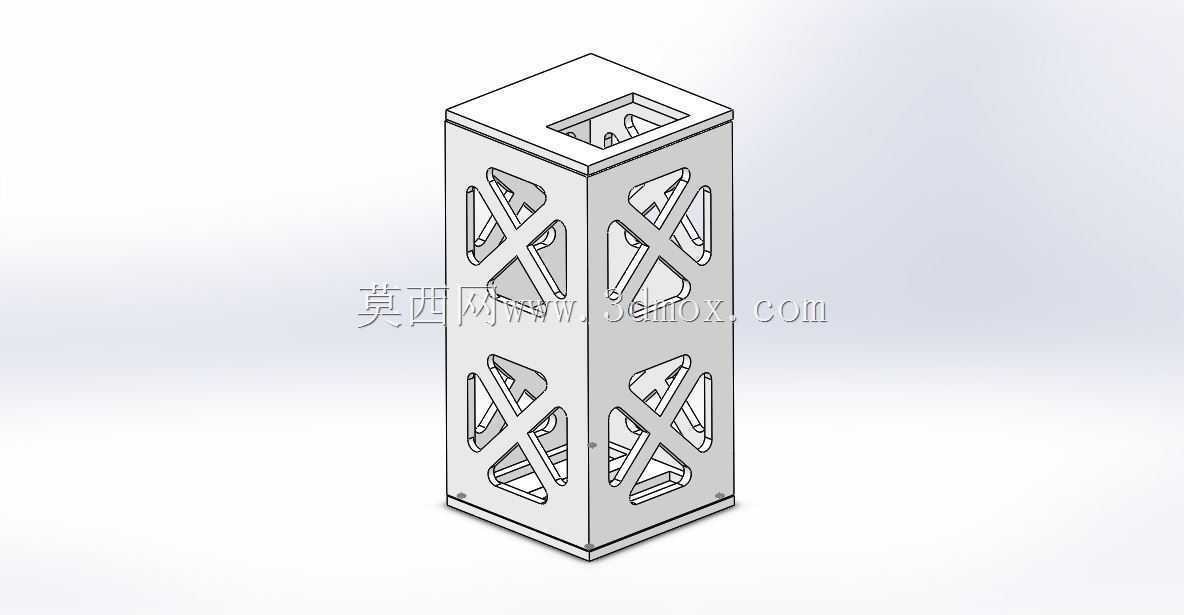

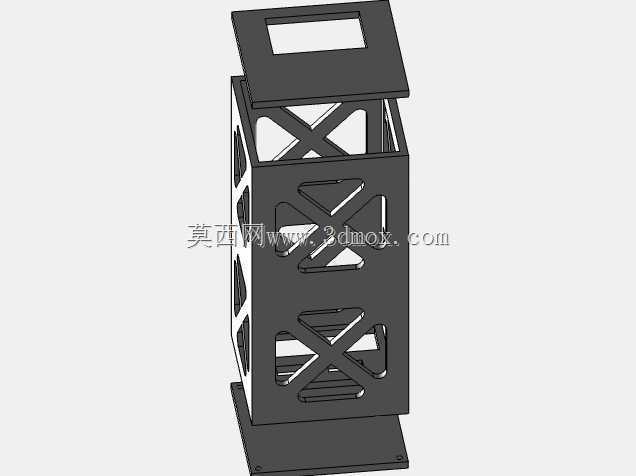

　　本次呈现的是2U规格立方体纳卫星的主体承载框架结构，这类结构是当前微纳航天载荷领域应用极广的标准化承载构型，主要适配低轨通信、空间环境探测、在轨技术验证等场景的纳卫星研制需求，能够为星载电子元器件、传感器、通信模块、电源系统提供稳定的安装承载与空间防护。从实际工程应用角度看，2U立方星的标准化尺寸边界为10cm×10cm×20cm，该框架严格遵循这一通用尺寸规范设计，所有外部安装面的平面度、相邻面垂直度均满足立方星通用部署接口要求，可直接适配通用的皮卫星分离机构，无需额外做接口适配修改，能够大幅缩短整星集成阶段的装配调试周期。

　　结构设计上采用了镂空式桁架承载思路，框架主体的侧壁设置多组X型交叉加强筋结构，这种构型并非单纯为了减重，而是在有限的壁厚条件下，最大化提升框架的抗扭转、抗弯曲刚度——毕竟纳卫星在发射阶段需要承受运载火箭传递的高频振动与冲击载荷，入轨后还要经历交变温度环境带来的热应力影响，X型筋条能够将外部载荷均匀分散到整个框架的承力路径上，避免局部应力集中导致的结构变形或失效。同时侧壁的镂空区域并非随意开设，每一处镂空位置都对应了星载设备的散热需求、天线信号透波需求以及传感器的探测视场需求，比如对应通信天线安装位的镂空区域能够减少金属结构对射频信号的遮挡，对应星载计算机、电源模块位置的镂空则可以提升真空环境下的辐射散热效率，避免设备过热失效。

　　框架的上下端板采用快拆式定位设计，端板与主体框架之间通过定位止口保证装配同轴度，端板上预留的方形开口对应太阳能帆板的连接走线、姿控模块的视场窗口，端板边缘的安装孔位完全匹配通用立方星的堆叠安装、分离机构连接要求，不管是单星独立部署还是多星组合堆叠发射，都能满足接口兼容性。框架的内部设置了多层安装凸台，可根据不同载荷的安装需求固定PCB板、电池组、姿控飞轮、通信模块等组件，凸台的位置经过重心配平核算，能够保证整星装配完成后的重心落在框架几何中心轴线上，降低姿控系统的调整负担，提升在轨运行的姿态稳定性。

　　从材料选型的工程逻辑来看，这类框架通常采用航空铝合金加工，在满足结构强度要求的前提下尽可能降低整体结构质量，预留更多的重量配额给有效载荷与推进模块，毕竟纳卫星的整星重量有严格限制，每减少一克结构重量，就能为有效载荷腾出一克的重量空间。整个框架的所有棱边都做了圆角钝化处理，避免在装配过程中划伤操作人员或者损坏星载线缆，所有安装孔位都设计了锪平结构，保证紧固件安装后不会突出框架外表面，避免影响分离机构的正常动作。

　　在实际的整星集成流程中，该框架作为核心承载基体，所有星载组件都需要依托它完成布局固定，设计阶段就充分考虑了装配的工艺性，所有结构特征都可以通过常规的数控铣削加工完成，不需要特殊的加工工艺，能够有效降低结构件的加工成本与周期，适配高校、商业航天团队快速研制纳卫星的需求。同时框架的结构冗余量经过反复核算，能够承受发射阶段15g以上的冲击载荷，以及入轨后正负100摄氏度以上的交变温度环境，不会出现结构松动、变形等问题，保证整星从发射到在轨全生命周期的结构可靠性。
