轻型民用直升机外观结构三维建模

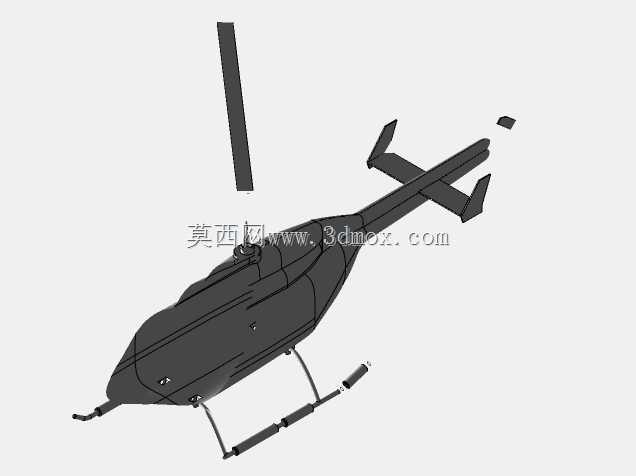

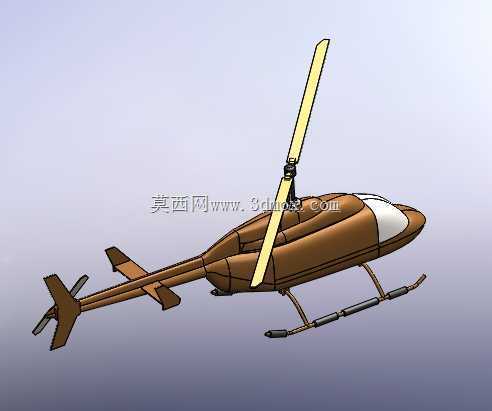

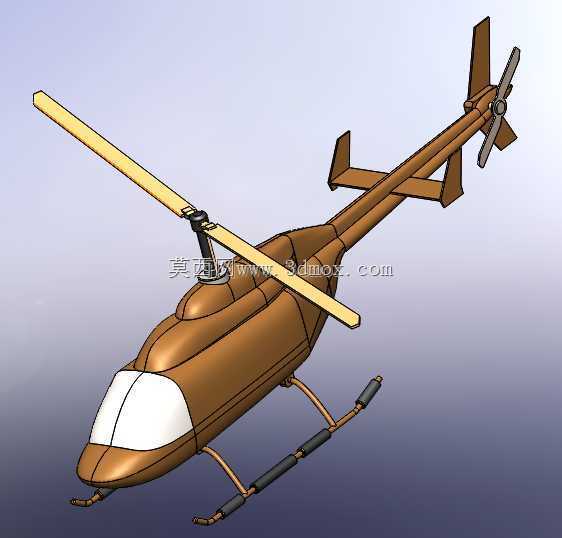

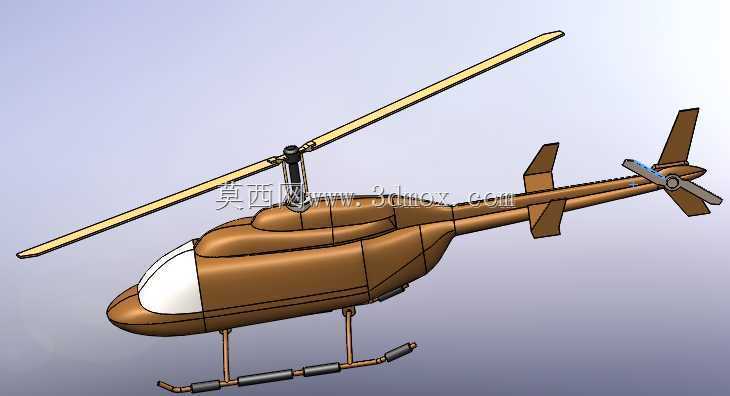

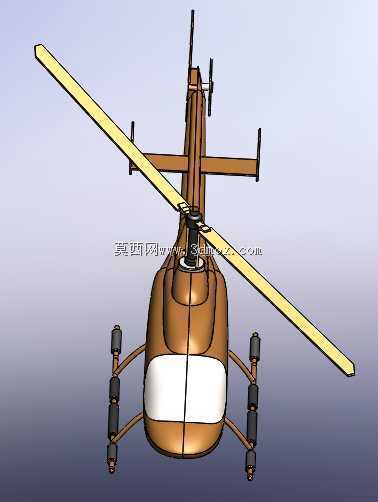

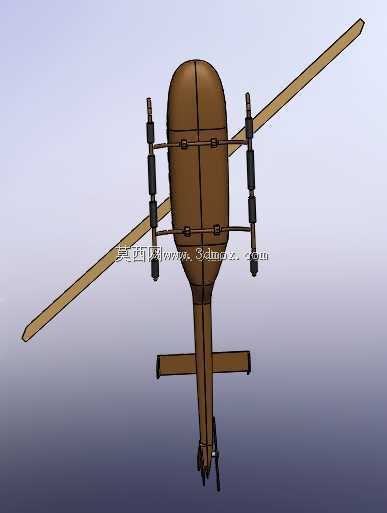

　　本次呈现的轻型直升机三维结构，主要面向通用航空短途通勤、低空观光、农林植保作业等场景的前期方案验证环节，建模过程完全参照真实轻型单发直升机的结构比例搭建，可直接用于结构干涉检查、外观渲染展示、教学演示等场景。从实际用途来看，这类轻型直升机不需要专用的大型起降场地，在野外临时平整场地、城市高架停机坪都能完成起降，机身结构重量控制是设计阶段的核心指标之一，建模时特意将机身蒙皮做了薄壳化处理，预留出内部航电设备、燃油箱、乘员舱的安装空间，机身中段的承力框架位置做了加强筋结构示意，对应真实机型中铝合金铆接的承力隔框，能承受旋翼转动带来的交变载荷与飞行过程中的气动冲击力。主旋翼部分采用了双叶跷跷板式旋翼结构，这类结构在轻型直升机上应用极广，

　　结构简单维护成本低，建模时还原了桨叶的翼型剖面，桨根与旋翼轴的连接铰位置做了简化但保留了转动自由度的装配约束，可直接用于运动仿真演示旋翼的周期变距动作。尾梁部分采用了渐缩的截面设计，从机身尾部向后逐步收窄，既降低了结构重量，也能减少飞行过程中的尾部阻力，尾端的尾桨采用推力式布局，安装在尾梁末端的右侧，用来抵消主旋翼转动带来的反扭矩，建模时还原了尾桨的变距拉杆结构，对应真实机型中尾桨的操纵传动路径。起落架部分采用滑橇式设计，没有复杂的收放机构与减震支柱结构，依靠滑橇梁自身的弹性形变吸收着陆冲击，这类起落架在轻型民用直升机上十分常见，维护难度远低于轮式起落架，建模时滑橇与机身的连接支架做了等比例还原，滑橇底部的耐磨条位置也做了结构区分，

　　对应真实使用场景中滑橇与地面接触的易磨损部位。机身前部的座舱风挡采用了整体式曲面设计，建模时做了曲面连续处理，保证风挡曲面的光顺性，不会出现渲染时的曲面折痕，风挡下方的机头轮廓做了圆润化过渡，降低前飞时的气动阻力。设计思路上完全遵循轻型直升机的结构布局逻辑，没有做夸张的概念化改动，所有结构比例都参考真实通航直升机的尺寸参数，机身总长控制在10米级别的区间，主旋翼直径在9米左右，机高到旋翼桨毂顶部的尺寸约2.8米，安装边界上需要注意旋翼转动的扫掠范围，在做起降场景模拟时，周边障碍物需要留出至少1.5米以上的安全距离，避免旋翼转动时与障碍物发生干涉。尾梁末端的水平安定面与垂直安定面也做了结构还原，水平安定面安装在尾梁中段靠后的位置，

　　用来改善前飞时的纵向稳定性，垂直安定面与尾桨护架整合为一体，避免地面作业时人员误触转动的尾桨。整个模型的结构拆分完全按照真实直升机的装配层级划分，机身、旋翼系统、尾梁、起落架、尾翼都为独立的装配体，可单独拆分出来做局部结构的细化设计，比如后续要添加航电设备布局、燃油管路走向、操纵钢索布置等内容，都可以在现有模型基础上直接拓展，不需要重新搭建基础外形。在做结构强度仿真时，可直接给模型赋予对应的材料属性，蒙皮采用航空铝合金材料，旋翼桨叶采用复合材料属性，起落架滑橇采用高强度铝合金属性，即可快速完成初步的静力学仿真验证，检查关键承力部位的应力分布是否在合理区间。对于三维建模从业者来说，这个模型可以作为旋翼类航空器建模的参考模板，掌握曲面蒙皮的建模方法、旋转部件的装配约束设置、薄壁结构的建模技巧；对于做通航设备选型的从业者来说，可通过模型直观了解这类轻型直升机的整体尺寸、结构布局，判断是否适配自身的作业场景需求，比如农林植保作业时可在模型基础上添加药箱与喷洒装置，检查安装位置是否会影响整机的重心范围，低空观光场景下可调整座舱的开窗布局，验证观光视野是否满足需求。
