民用喷气式客机简化结构三维数模

　　该数模针对民用喷气式飞行器的入门级结构认知需求搭建，整体采用等比例简化的气动外形逻辑，没有过度追求曲面的高阶光顺精度，核心是把常规干线客机的核心结构分区做了清晰的几何拆分，方便结构设计从业者快速梳理飞行器的总体布局逻辑。从实际应用场景来看，这类简化数模常被用于航空科普教学的结构演示、初级飞行器设计的方案草模验证、以及展会展项中的航空主题静态展示道具开发，不需要承担高精度气动仿真的计算需求，重点是把各部件的相对位置、连接边界做明确的几何表达。

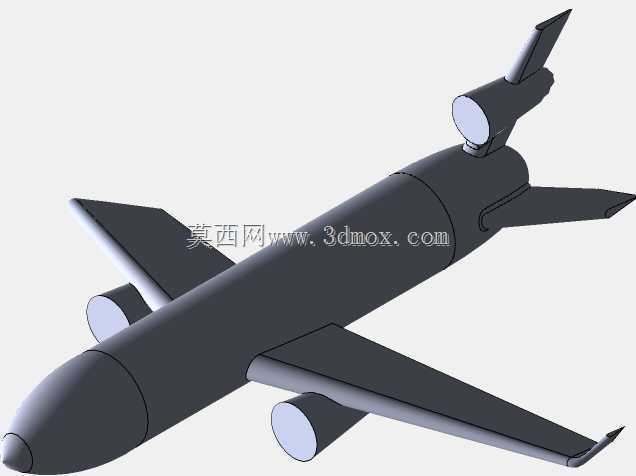

　　数模整体将机身拆分为机头雷达罩段、前客舱段、中翼连接段、后机身段、尾椎段五个独立的实体分区，各段之间采用同轴柱面衔接的设计逻辑，没有做复杂的蒙皮铆接结构细节，外表面保持连续的曲率过渡，机身截面采用常规的圆形截面设计，直径沿轴向从中部向两端逐步收窄，符合亚音速客机的低阻外形设计思路。机翼部分采用下单翼布局，机翼平面为后掠梯形翼，根梢比按照常规窄体客机的比例设置，机翼与中机身的连接面做了平直的安装贴合面，预留了翼身融合的过渡曲面调整空间，没有刻画襟翼、缝翼、副翼等活动操纵面的拆分结构，保持机翼整体的一体化几何形态，方便后续根据具体设计需求做活动面的二次拆分。

　　尾翼部分采用常规的垂尾加平尾布局，垂尾为后掠单垂尾，安装在后机身的上部中轴线位置，平尾对称安装在垂尾根部两侧的后机身位置，平尾与垂尾都采用对称翼型的简化截面，没有做翼型的弯度细节刻画，重点保证尾翼与机身的安装位置精度，尾翼与机身的连接边界采用直角贴合加小倒角过渡的处理方式，降低初级建模的曲面复杂度。发动机吊舱一共设置了四台，分别对称吊挂在两侧机翼的下方，吊舱采用短舱式的简化圆柱加圆锥端头结构，吊舱与机翼之间通过简化的吊挂结构连接，吊挂的安装面分别与机翼下表面、吊舱上表面做曲率贴合，没有刻画发动机内部的叶片、管路等细节结构，仅保留短舱的外部气动外形。

　　从安装边界的尺寸逻辑来看，数模的机身总长与翼展的比例控制在1.2比1左右，机身最大直径与总长的比例控制在1比10左右，垂尾高度与机身直径的比例控制在1.5比1左右，发动机短舱的长度与机身直径的比例控制在0.8比1左右，所有部件的相对位置都符合常规窄体喷气式客机的总体布局比例，没有出现部件干涉、位置偏移的几何问题。起落架部分在该数模中做了省略处理，机身下部预留了起落架舱的安装平面位置，方便后续根据设计需求添加前起落架与主起落架的结构数模。

　　在设计思路上，该数模刻意规避了复杂的曲面高阶连续处理，所有曲面都采用G1连续的过渡标准，实体建模过程中尽量采用拉伸、旋转、放样等基础建模命令完成，没有使用复杂的曲面偏移、布尔运算嵌套等操作，对于刚接触航空结构建模的从业者来说，可以直接拆解数模的建模步骤，理解飞行器总体布局的几何逻辑，不需要在复杂的曲面细节上耗费过多精力。这类简化数模在实际的项目方案阶段也有较高的复用价值，在做新的飞行器方案初期，可以直接在该数模的基础上调整机身长度、机翼后掠角、发动机安装位置等参数，快速生成方案草模，用于总体布局的初步评审，不需要从零开始搭建基础外形，能够有效缩短方案初期的建模周期。

　　从结构特性来看，数模所有部件都采用实体建模方式，没有开放曲面、破面、重叠面等几何问题，各部件之间的装配关系采用固定约束的位置逻辑，导入各类三维软件后都可以直接进行装配体的干涉检查、质量属性初步测算，也可以直接导出为通用格式用于3D打印的实体制作，打印时不需要额外做曲面修复、壁厚添加等预处理，仅需要根据打印尺寸要求缩放整体比例即可。对于航空类的文创产品开发来说，该数模也可以作为基础外形，添加涂装细节、起落架细节、透明舷窗细节后，直接用于静态摆件的模型开发，不需要重新搭建基础机身结构。
