倾斜螺旋出料称重储料斗三维设计

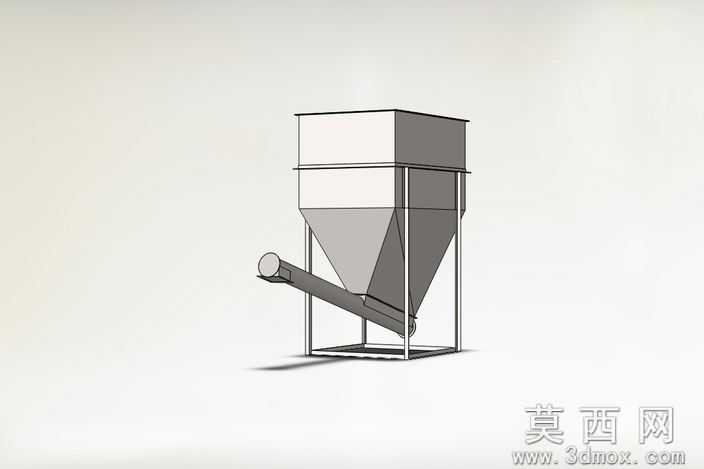

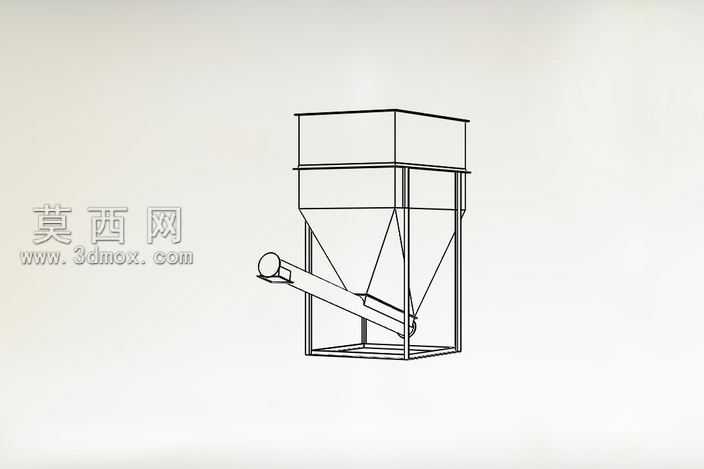

本作品为带倾斜螺旋输送结构的称重储料斗三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，各零部件尺寸比例协调，装配关系清晰无干涉。模型主体由上部方形储料仓、中部锥形过渡料斗、底部方管焊接机架以及侧置倾斜螺旋出料机构四大部分组成。上部方形储料仓采用等壁厚钣金结构建模，边缘设置折边强化结构，提升仓体刚性，避免物料装载后出现侧壁变形；中部锥形过渡段采用平滑曲面衔接方形仓体与下部出料区域，锥角设计符合散状物料的安息角要求，可有效避免物料架桥、堵料问题，保证物料依靠自重顺畅下滑。底部机架采用标准方形钢管搭建焊接式框架结构，建模时还原了管材的拼接切口与支撑肋板结构，四根竖直支腿搭配底部横向连接框，为上部料仓提供稳定支撑，可承受满载物料的整体重量，机架底部预留安装固定孔位，方便现场安装固定。侧置的倾斜螺旋出料机构为核心功能部件，建模时完整还原了螺旋叶片、输送管体、端部轴承座、驱动连接端的细节结构，螺旋叶片采用等螺距连续曲面建模，与输送管体内壁保留合理装配间隙，倾斜角度经过优化，既保证物料输送效率，又避免物料回滑，出料端伸出管体可直接对接下游生产设备，实现储料、称重、定量出料的一体化功能。模型渲染阶段采用哑光金属材质模拟机架钢结构，半哑光磨砂材质模拟料仓钣金壁面，螺旋部件采用亮面金属材质区分功能结构，光影渲染还原了真实工业设备的质感，各部件材质区分清晰，可直观展示设备的结构组成与功能分区。设计过程中充分考虑散状物料处理设备的使用需求，整体结构紧凑，布局合理，无冗余设计，既满足储料容量要求，又通过倾斜螺旋结构实现可控出料，搭配称重模块安装位可实现物料的动态称重计量，可用于粮食、粉体、颗粒原料等散状物料的暂存与定量给料场景，模型可直接用于工程方案展示、结构校核以及后续的工程出图工作。
