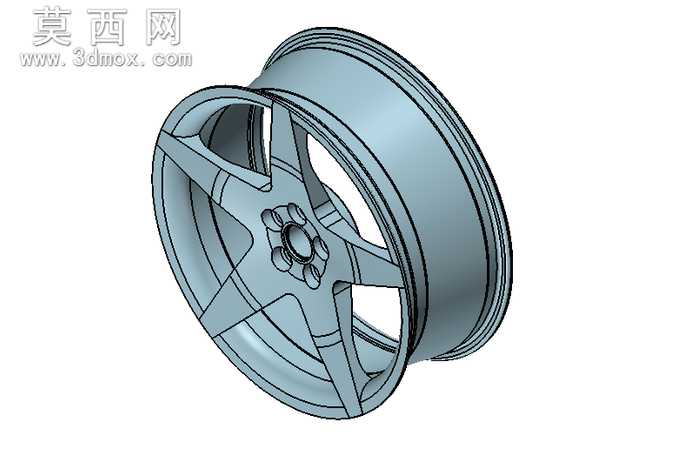

五辐式17寸汽车轮毂三维结构设计

本作品为17x7规格的五辐式汽车轮毂三维建模成果，建模过程严格遵循汽车轮毂的实际生产尺寸规范，以轮辋名义直径17英寸、轮辋宽度7英寸为基础参数展开全参数化设计，确保模型尺寸与量产轮毂的装配要求完全匹配。建模阶段首先通过旋转特征构建轮辋主体结构，精准还原轮辋的胎圈座、轮缘、槽底等核心功能曲面，所有曲面过渡均采用连续圆角处理，避免应力集中问题，同时保证轮胎安装时的贴合密封性。辐条部分采用经典五辐运动化造型，以中心轮毂安装座为基准，通过拉伸、放样、拔模等特征构建辐条主体，每根辐条从中心向外延伸至轮辋连接处，做了渐变式的厚度收窄与曲面弧度处理，既保证视觉上的运动力量感，又通过力学结构优化降低轮毂整体重量，符合轻量化设计的行业趋势。中心安装区域精准还原了螺栓孔分布、中心定位孔的结构，螺栓孔按照常规乘用车的五孔分布规范做了环形阵列，每个孔位都做了沉头倒角处理，匹配轮毂螺栓的安装形态，中心定位孔的尺寸与同轴度设计完全满足车轮装配的定位要求。模型材质采用常见的铝合金轮毂金属质感设定，渲染时还原了金属漆面的细腻反光效果，清晰呈现轮毂各部分的结构轮廓与曲面过渡细节，没有多余的装饰性设计，完整保留了轮毂作为汽车行走部件的结构功能性。整个建模过程注重结构的合理性与可制造性，所有壁厚、圆角、连接结构都参考了量产铸造铝合金轮毂的工艺要求，没有出现无法脱模或者壁厚突变的不合理结构，既可以作为汽车设计相关的教学演示素材，也能够为轮毂改装、结构优化的相关设计工作提供精准的三维参考，模型完整还原了轮毂从轮辋到辐条再到安装座的全部结构细节，各部分特征参数清晰可编辑，方便后续根据不同的设计需求做参数调整与方案迭代。
