伊朗航空涂装民航客机喷气发动机外观结构

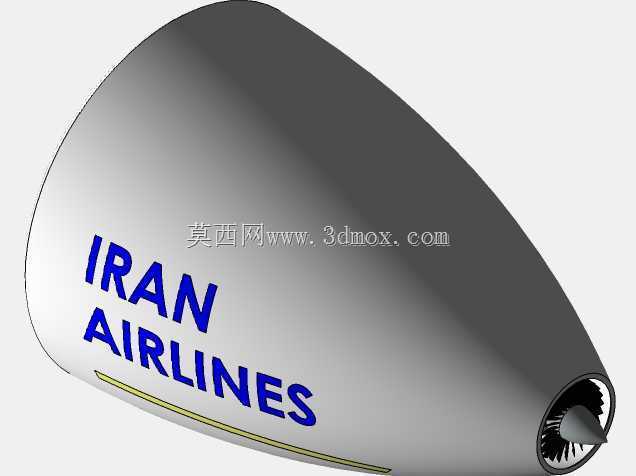

　　在民用航空运输领域，大涵道比涡轮风扇喷气发动机是窄体、宽体干线客机的核心动力来源，直接决定了飞行器的巡航推力、燃油经济性与运营可靠性，本次呈现的发动机三维结构，还原了民航运营场景下配装伊朗航空涂装的动力单元完整外部构型，可用于航空地勤培训教具开发、民航类科普展项搭建、飞行器整机装配干涉校验等多个实际场景。从实际用途来看，该型发动机承担着为客机提供起飞阶段大推力输出、巡航阶段稳定持续推力、反推阶段减速制动的核心功能，外部整流罩结构既要满足高速飞行下的气动减阻需求，也要为内部核心机、风扇叶片、管路线路提供防护，避免飞行过程中鸟击、砂石、高空低温结冰等工况对内部精密构件造成损伤。从功能特性层面拆解，

　　该模型完整还原了发动机进气道唇口的圆滑过渡曲面，唇口曲率经过气动优化，能在不同飞行迎角下保证进气道内流场均匀，避免风扇叶片入口出现气流分离导致的喘振问题；整流罩主体采用分段式结构设计，对应实际维护场景下的快开维护口盖位置，可在不拆解整个发动机的情况下完成内部传感器、管路、叶片的检查与更换；尾部可见的风扇叶片叶尖与尾锥结构，还原了真实发动机排气段的整流构型，尾锥的流线型设计能减少排气紊流，降低发动机巡航阶段的气动噪音。设计思路上，该模型优先保证外部气动外形的精度，整流罩曲面采用G2连续曲率过渡，避免曲面拼接处出现棱线导致飞行阻力增加；涂装标识的位置严格参照民航运营发动机的实际喷涂规范，航空公司标识位于整流罩侧面醒目位置，

　　标识边缘与整流罩曲面完全贴合，无拉伸变形问题；进气道唇口的厚度按照真实金属蒙皮加防冰层的总厚度进行等比例还原，唇口前缘的圆弧半径适配对应机型的进气流量需求，保证进气效率。从外形尺寸与安装边界来看，该模型还原的发动机整流罩最大直径适配单通道干线客机的机翼吊装安装需求，整流罩长度与吊挂安装点的位置完全匹配机翼下方的安装空间，不会出现与机翼前缘、襟翼机构、起落架舱的运动干涉问题；发动机前端进气道与风扇机匣的连接法兰位置预留了标准安装边结构，可直接对接核心机段的三维模型完成整台发动机的装配；尾部排气段的外径与尾喷管的安装尺寸匹配，可拓展加装反推装置、消音喷管等附属结构模型。在实际建模过程中，针对整流罩这类大曲率薄壁构件，

　　采用了曲面放样加实体加厚的建模逻辑，先绘制进气道唇口、整流罩中段、尾锥位置的多个基准截面轮廓，通过引导线控制曲面的整体走向，再对拼接后的曲面进行曲率连续性检查，修正局部曲率突变的区域后完成实体加厚，保证模型壁厚均匀，对应实际生产中复合材料整流罩的铺层厚度要求；风扇叶片部分还原了宽弦叶片的叶型扭转角度，叶片前缘的后掠角度符合高亚音速飞行下的减阻设计逻辑，叶根与风扇盘的安装榫头位置预留了装配间隙，可单独拆解用于叶片结构的教学演示。对于航空类三维设计从业者而言，这类外部构型模型可作为整机数字样机的配套动力单元，用于验证飞机地面维护时发动机维护口盖的开敞性，检查维护人员在地面状态下是否有足够的操作空间完成油液加注、传感器更换等作业；也可用于航空类VR实训项目的场景搭建，让学员在虚拟环境中熟悉发动机外部结构布局，降低实机培训的成本与安全风险。需要注意的是，该模型聚焦外部气动外形与涂装还原，内部核心机的压气机、燃烧室、涡轮等构件未做精细化呈现，若用于发动机内部结构的教学演示，可在此模型基础上拓展内部核心机的装配结构，补充管路、线路、附件机匣等细节构件，形成完整的发动机数字样机。
