海星IBIKE反旋转连接总成结构设计

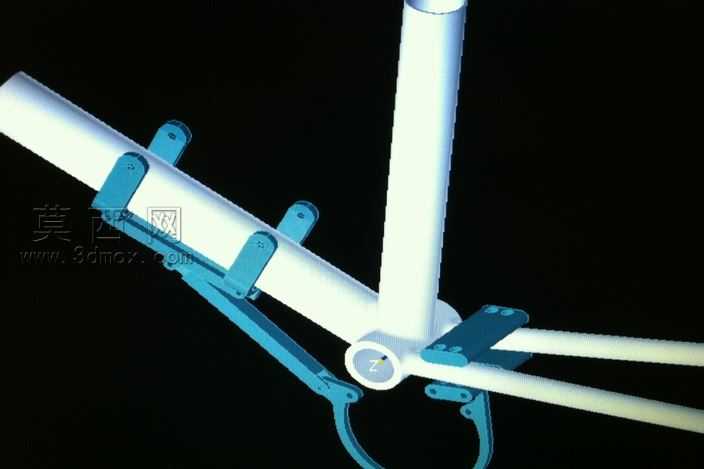

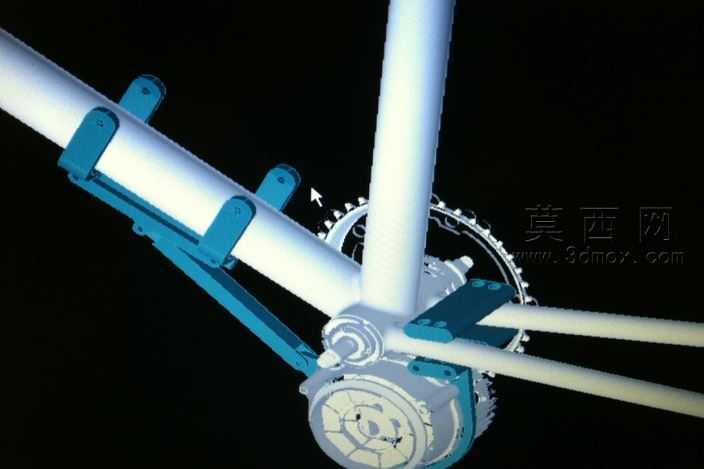

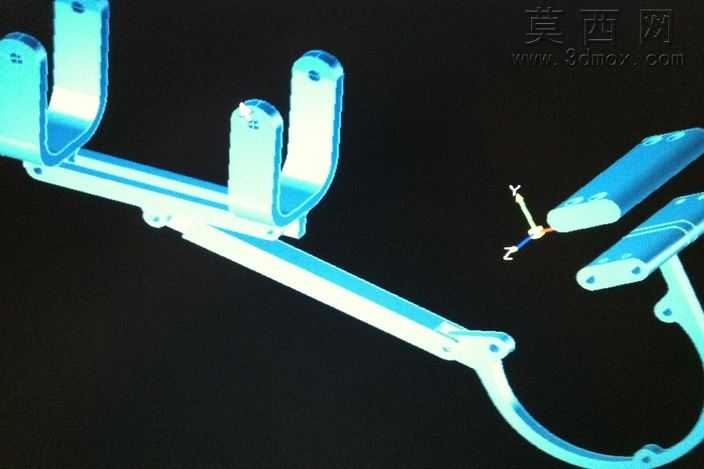

本作品为面向IBIKE车型打造的反旋转连接总成三维设计，建模阶段采用参数化建模逻辑搭建整体装配结构，首先完成核心旋转基座的基准特征创建，以旋转中心轴为全局装配基准，依次完成向前管夹组件、旋转连接器手臂、电机安装夹座等子部件的独立建模，每个零件均严格按照实际装配公差预留配合间隙，确保各部件在虚拟装配环境下可实现无干涉的运动模拟。材质渲染阶段针对不同部件做了区分化材质设置，金属管夹与连接臂采用哑光蓝色喷塑金属材质，还原实际工件的表面喷涂质感，管材部分采用亮面银白色铝合金材质，通过调整反射粗糙度参数模拟阳极氧化后的金属光泽，核心旋转传动部位采用半哑光银灰色金属材质，突出机加工零件的精密质感，整体渲染采用深色背景配合定向打光，清晰凸显总成的装配层次与结构轮廓。结构设计上，向前管夹组件通过多组卡扣式夹座与车架主管实现抱紧固定，夹座与管材接触面做了微弧度贴合处理，避免装配时对管材表面造成压损，旋转连接器手臂采用变截面加强筋结构，在保证结构强度的前提下尽可能降低部件自重，电机安装位的后方夹座做了加宽夹持面设计，可适配不同尺寸规格的驱动电机安装需求。设计过程中针对反旋转限位结构做了多轮迭代优化，通过内置限位凸台与卡槽的配合结构，实现旋转角度的精准限制，避免部件过度旋转造成管线缠绕问题，同时在连接臂与基座的铰接位置预留了润滑脂存储槽，可降低长期使用过程中的铰接磨损。整套模型完整还原了总成的所有装配细节，各零件的连接孔位、螺栓安装位均按照实际装配需求做了精准定位，可直接用于后续的工程出图、样件加工以及装配验证环节，为自行车电驱改装的反旋转结构落地提供完整的三维数据支撑。
