适配大疆图传模块的3D打印集成安装支架

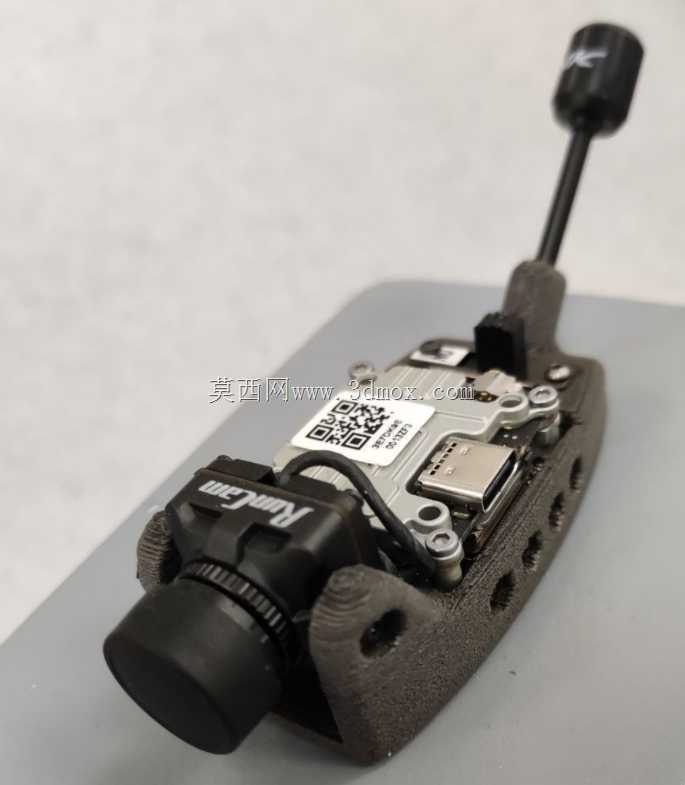

　　在FPV穿越机、小型航拍无人机的装机调试场景里，很多飞手都会遇到图传模块、摄像头、天线零散布置导致走线混乱、重心偏移、炸机时部件易磕碰损坏的问题，这款集成式安装支架就是针对这类实际装机痛点设计的承载结构。从实际装机的使用逻辑来看，这款支架的核心作用是将RunCam摄像头、大疆O3图传核心板、蘑菇头天线三个核心航拍图传部件整合到同一个安装基准面上，省去了分别设计三个部件安装位、反复调试相对位置的麻烦，尤其适合紧凑布局的三寸、五寸穿越机，或是小型固定翼航拍载机的前端设备舱安装。

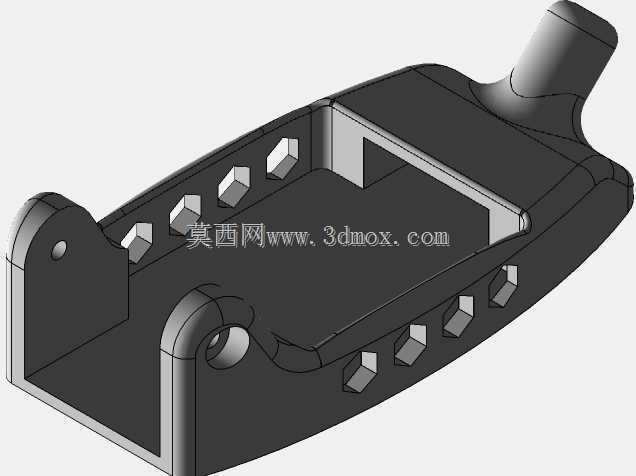

　　从结构设计思路上，支架主体采用一体化3D打印成型的结构，没有额外拼接的装配环节，打印完成后去除支撑即可直接使用。主体的承载平面做了对应图传板的定位凸台，刚好能卡入大疆图传核心板的边缘凹槽，安装时不需要额外打胶固定，靠凸台的限位加上侧面的穿线孔位走扎带就能完成图传板的固定，避免胶接带来的后期维护拆卸困难。摄像头安装位做了15度的倾角预设，匹配大部分FPV飞行的前视视角需求，安装槽的尺寸刚好适配RunCam摄像头的外壳直径，槽壁预留了0.2mm的装配间隙，既不会因为间隙过大导致摄像头飞行中出现抖动虚位，也不会因为间隙过小导致摄像头卡入困难，同时槽位侧面预留了螺丝过孔，可以用M2螺丝直接锁紧摄像头外壳，保证大机动飞行时摄像头不会出现位移。

　　天线安装位设计在支架尾部的延伸立柱上，立柱的高度经过实际装机测试，刚好让蘑菇头天线的顶端高出图传板上的金属散热片5mm，既避免天线被金属部件遮挡影响图传信号，也不会因为立柱过高导致整机重心过度上移，影响飞行的机动性能。立柱内部做了通孔设计，天线的馈线可以直接从立柱内部穿到支架下方的走线槽，顺着支架底部的凹槽走到飞控安装位，避免馈线外露被螺旋桨打到，也让整机的走线更加规整。

　　从安装边界尺寸来看，支架主体的长度为62mm，宽度为28mm，整体最大高度（含天线立柱）为38mm，安装孔位采用穿越机通用的20mm孔距标准，两个M3安装孔的中心距刚好匹配大部分穿越机机头的安装座孔位，不需要额外对机架进行打孔改装就能直接固定。支架底部做了2mm的下沉式走线槽，所有连接摄像头、图传板的线材都可以埋在槽内，不会因为线材垫高导致支架安装时出现不平的问题，同时槽位的边缘做了圆角过渡，避免尖锐的边角磨破线材外皮造成短路。

　　结构强度方面，支架的壁厚统一设置为1.8mm，在摄像头安装位、天线立柱根部这两个受力集中的位置做了局部加厚到2.5mm的加强处理，既保证了3D打印时的成型效率，不会因为壁厚过厚导致打印时间过长、耗材用量增加，也能承受普通炸机时的冲击力，不会出现根部断裂的问题。支架表面没有多余的装饰性结构，所有的曲面和凸起都是为了实现安装定位、走线避让的功能，比如图传板安装位对应的Type-C接口位置做了缺口避让，不需要拆下支架就能直接插线调试图传参数，摄像头镜头位置做了下沉式的避让槽，不会挡住镜头的广角视野，避免画面出现暗角。

　　在实际装机使用中，这款支架可以把三个零散部件的安装流程从原来的分别定位、打胶、固定、整理走线的近半小时操作，压缩到十分钟以内完成，而且所有部件的相对位置固定，每次拆装都能保持一致的摄像头角度和天线位置，不需要每次装机都重新调试视角。对于3D打印制作来说，支架的所有支撑都设计在可接触的外表面，打印完成后支撑很容易去除，不需要复杂的后处理，哪怕是新手玩家使用普通的FDM打印机，用常规的PLA或者PETG耗材就能打印出合格的成品，不需要高精度的光固化设备就能满足使用要求。
