电力变压器用多孔校准板结构设计

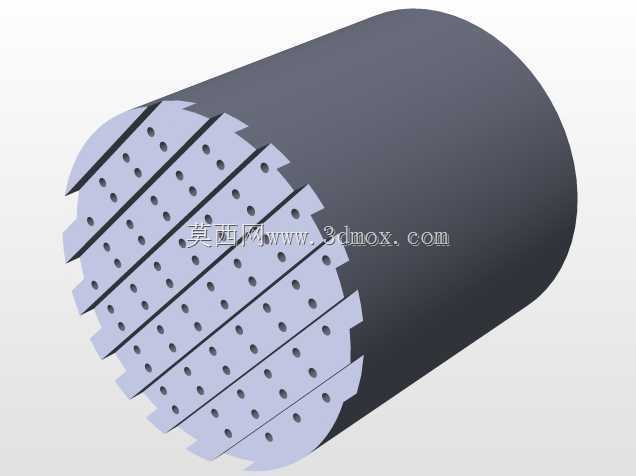

　　在电力输配系统的变压器装配环节，端部校准构件的精度直接决定铁芯叠片组的对齐度与绕组装配间隙，本次呈现的多孔校准板正是面向油浸式电力变压器铁芯端部定位场景开发的结构件。日常现场装配中，变压器铁芯由数百片硅钢片叠压而成，叠片过程中若端部缺少刚性定位基准，极易出现叠片错位、边部不齐的问题，轻则增大铁芯空载损耗，重则导致片间绝缘破损引发局部过热，这款校准板就是在叠压工序中抵靠在铁芯柱端部，为每一片硅钢片提供径向与周向的定位参照，保证整组铁芯的圆柱度与端面平面度控制在公差范围内。从结构设计逻辑来看，构件整体采用适配圆形铁芯柱的扇形拼接式布局，单块板件的弧面曲率完全匹配对应容量铁芯柱的外径尺寸，板身均匀排布的通孔并非随意设置：

　　一部分通孔是为了让变压器油能够顺利穿过端部构件，在铁芯与绕组之间形成顺畅的散热油路，避免端部区域形成油流死区引发局部温升超标；另一部分位置的孔位是为叠压工装的定位销预留穿装通道，保证叠压过程中压力能够均匀传递到每一层硅钢片，不会出现局部压力过大导致的片间绝缘压溃问题。板件边缘的齿状凸起结构，是为了适配铁芯柱端部的阶梯状叠片结构——大容量变压器的铁芯为了降低边缘磁通密度，会采用多级阶梯的接缝结构，对应的校准板边缘做出匹配的阶梯齿形，能够让每一级叠片都能找到对应的定位抵靠面，避免最外层硅钢片在叠压过程中出现翘边移位。从安装边界维度考量，这款校准板的轴向厚度控制在适配端部绝缘距离的范围内，

　　不会因为构件本身占用过多轴向空间导致绕组端部绝缘距离不足；板件的外弧面与铁芯柱外圆齐平，安装后不会突出铁芯柱表面，避免后续套装绕组时刮破绕组绝缘纸；板件的内弧侧预留了与铁芯夹件配合的卡槽，安装时可以直接卡入夹件的定位槽内，不需要额外设计复杂的固定结构，减少装配工序的耗时。在实际产线应用中，这类校准板通常会和铁芯端部的绝缘端圈配合使用，校准板承担定位基准的功能，绝缘端圈承担电气绝缘的功能，二者组合后既能够保证铁芯叠装的形位公差，又能满足高压侧与铁芯之间的绝缘强度要求。设计过程中需要反复核对孔位的排布密度：孔距过小会降低板件自身的结构强度，在叠压压力作用下容易出现变形，失去定位基准的作用；孔距过大则会阻碍油流通道，影响散热效果，

　　同时也会增加板件自身重量，给铁芯装配带来额外的负载。边缘齿形的每一级台阶高度都对应铁芯叠片的每一级厚度，齿顶的平面度公差需要控制在0.1mm以内，否则叠片抵靠时会出现间隙，导致最外层硅钢片在后续运行中因电磁力作用产生振动，引发异常噪音。另外板件所有的孔边与棱边都做了倒圆角处理，避免尖锐边角在装配过程中划伤操作人员或者划破绝缘材料，这也是电工装备结构设计中容易被忽略但至关重要的细节——变压器内部的绝缘破损很多都是由构件的尖锐毛刺引发的局部放电导致的，因此在结构建模阶段就需要把所有锐边的倒圆角特征做全，不能留给后续工艺环节去处理。不同于通用的机械定位板，这款应用在变压器内部的校准板不需要做表面防腐涂层，因为涂层在长期变压器油浸泡下可能出现脱落，杂质悬浮在油中会降低绝缘油的击穿电压，因此建模时只需要保证表面粗糙度满足装配要求即可，不需要额外添加表面处理的结构特征。从装配流程来看，工人在叠装第一组硅钢片之前就需要将校准板固定在叠装台的定位支架上，每叠完一级硅钢片就将其推靠到校准板对应的齿形台阶上，确认对齐后再进行下一级叠装，整组铁芯叠压完成后，校准板可以随铁芯一起进入下一道烘干、套装工序，不需要提前拆除，其本身的绝缘材质也不会对后续的器身装配造成任何干涉。
