三辐式车辆转向操控手轮结构设计

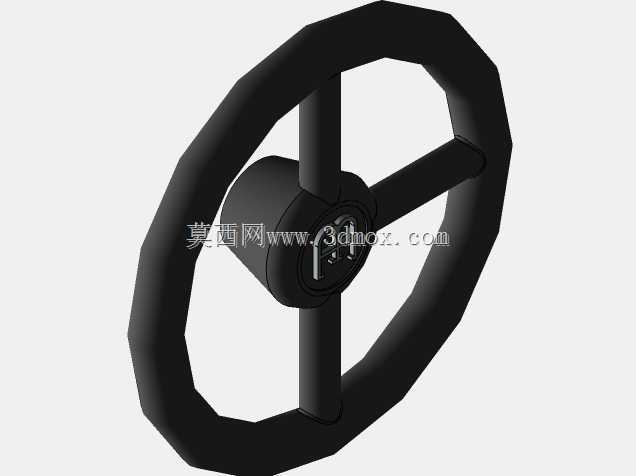

　　该转向操控手轮是车辆驾驶系统中直接与操作人员交互的核心操控部件，主要承担转向指令输入的功能，适配乘用车辆、小型工程作业车辆、非道路移动机械的驾驶舱操控场景，是驾驶操控链路中最直观的人机交互载体。从结构设计逻辑来看，整体采用三辐条对称式布局，轮圈采用近似正圆的多边形近似轮廓，这种设计在建模阶段通过分段折线拟合圆弧曲面，既能够保证手掌握持时的贴合弧度，又能在注塑或模压成型环节减少曲面应力集中点，降低生产过程中的形变概率。中心的轮毂部分为安装基准位，内部预留了与转向柱花键轴配合的安装腔，腔体内壁设置有定位卡槽，能够与转向柱端部的卡簧结构配合实现轴向限位，避免行驶过程中手轮出现轴向窜动。三根辐条采用等角度120度分布设计，

　　相较于传统四辐结构，在保证整体结构强度的前提下，能够为驾驶员腿部留出更多的活动空间，同时辐条截面采用圆角矩形设计，边缘做R3-R5的圆角过渡，避免尖锐棱角在紧急操作时对驾驶员造成磕碰伤害。轮圈的截面采用符合人体工学的椭圆造型，握持区域的周长控制在适合成年男性手掌抓握的尺寸范围，表面预留了包覆防滑层的安装余量，可根据不同车型配置包覆皮革、软质塑胶等防滑材质，提升长时间握持的舒适度。从安装边界来看，轮毂中心的安装孔位与转向柱的配合公差采用H7/k6的过渡配合，既能够保证装配时的同轴度要求，又不会出现装配过紧导致的拆卸困难问题；手轮整体的回转半径控制在合理范围内，转动时不会与驾驶舱内的仪表台、操纵杆等周边部件发生运动干涉，

　　全行程转动过程中各部位与周边部件的最小安全间隙不小于25mm，满足车辆人机工程设计的安全规范要求。在功能特性层面，三辐结构的受力分布更为均匀，当驾驶员施加转向力矩时，三根辐条能够将力矩均匀传递至中心轮毂，避免单根辐条受力过大出现断裂风险，通过有限元受力仿真验证，在施加常规转向力矩的工况下，辐条与轮圈、轮毂的连接位置最大应力远低于材料的屈服强度，能够满足全生命周期的使用强度要求。设计过程中充分考虑了不同驾驶场景的使用需求，轮圈的握持区域做了微幅的直径变化处理，在常用的三点、九点握持位置直径略小于其他区域，能够让驾驶员在盲操作时快速识别握持位置，提升转向操作的精准度。中心轮毂的端面预留了功能按键的安装空间，可根据车型配置集成喇叭按键、

　　多功能控制按键等拓展部件，不需要额外改动手轮的主体结构即可实现不同配置车型的通用化适配。手轮的整体重量经过优化设计，在保证结构强度的前提下通过合理的壁厚设计控制整体重量，降低转向柱的轴向负载，减少转向操作时的沉重感，同时转动惯量控制在合理区间，既不会因为惯量过小导致转向过于灵敏影响操控稳定性，也不会因为惯量过大增加驾驶员的操作负荷。
