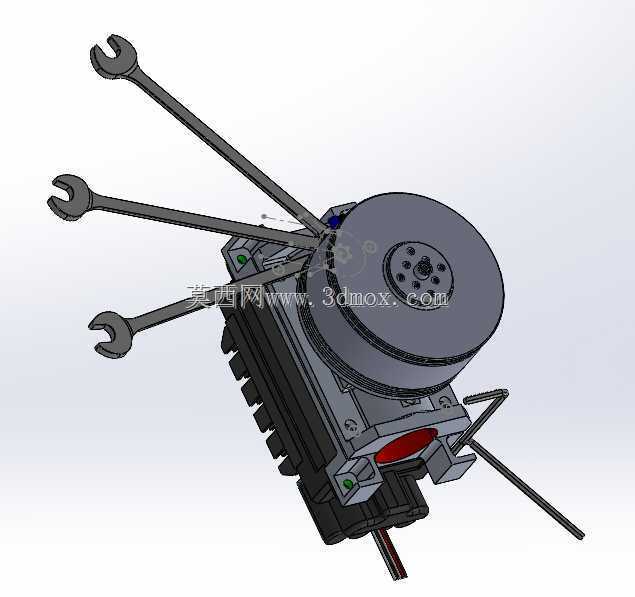

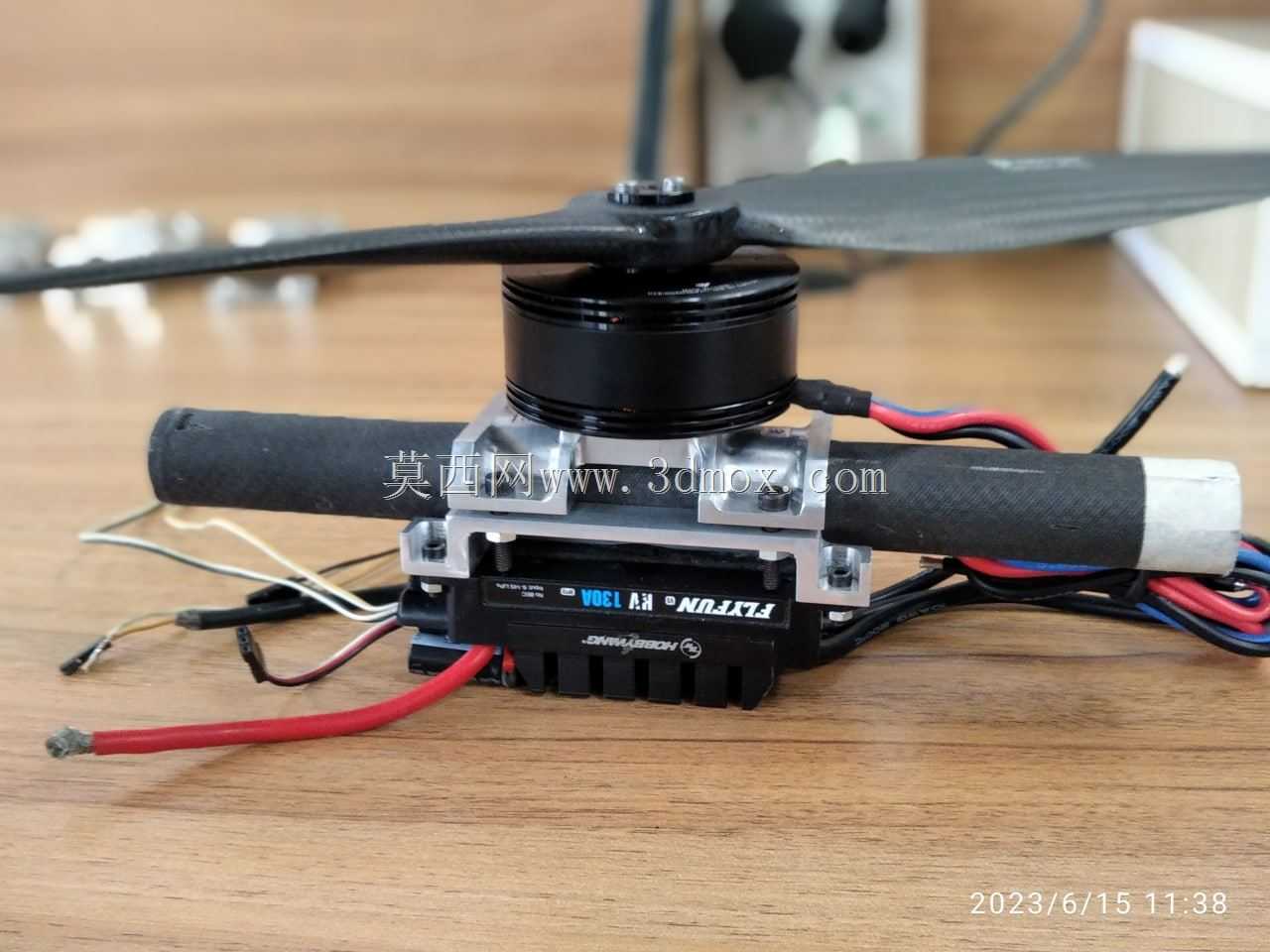

高压OPTO V5T电机悬停固定支撑结构

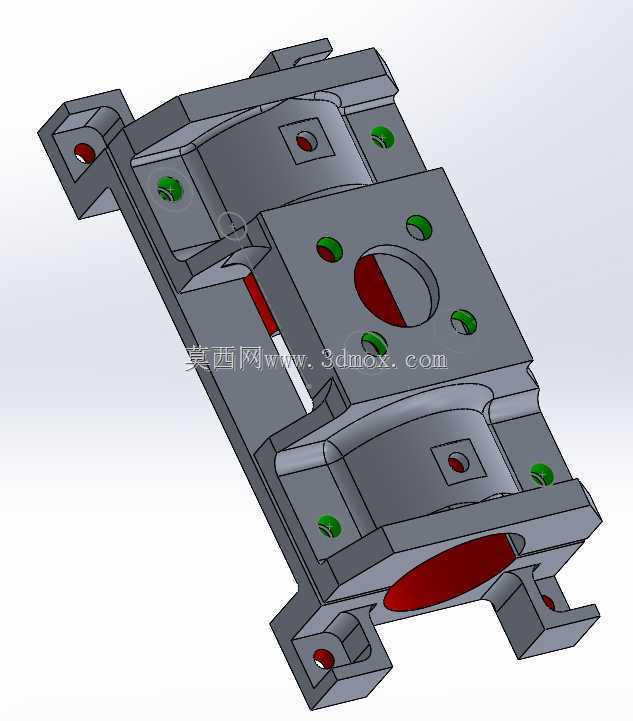

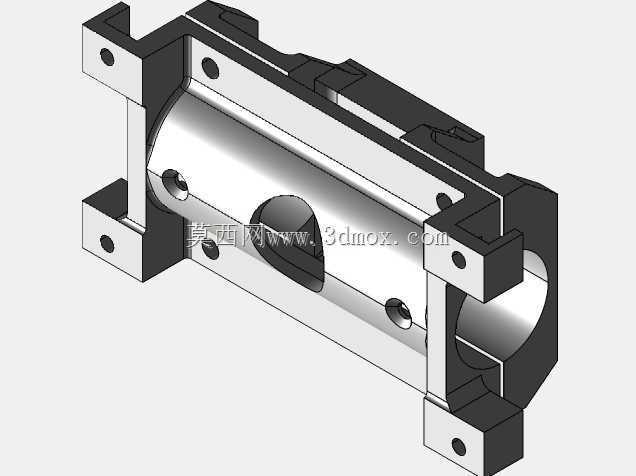

　　在高压光电类伺服驱动系统的装配场景中，这类支撑结构承担着核心的定位与载荷传递作用，区别于常规卧式电机的安装支座，该结构需要适配电机悬停布置的特殊工况，既要保证电机输出端与后续传动链路的同轴度公差，也要抵消设备运行过程中产生的径向跳动与轴向窜动，避免因支撑刚性不足导致的编码器读数偏差、传动齿面偏磨等问题。从结构形态来看，整体采用框式腔体设计，主体为贯通式中空筒身，刚好容纳电机主体的圆柱段，两端延伸出带安装孔的侧翼支耳，支耳上的通孔位置经过公差匹配，可直接与设备主机的安装基面通过螺栓锁附，筒身侧面预留的异形开孔并非减重设计，而是为了避让电机尾部的光电编码器接线端、散热风道以及位置传感器的安装空间，避免装配过程中出现线束挤压、传感器磕碰的问题。设计阶段首先要确认的是安装边界尺寸，侧翼支耳的孔位中心距需要和主机安装面的预埋螺纹孔完全对应，孔位公差控制在±0.02mm范围内，才能保证电机装入后输出轴的中心高与传动输入轴的中心高偏差在允许值内，不需要额外添加调整垫片补偿同轴度。筒身的内径尺寸与电机外壳的配合采用间隙配合，间隙值控制在0.03-0.05mm之间，既方便电机装配时的推入操作，也不会因为间隙过大导致电机运行时出现晃动，筒身内壁预留的环形槽位可嵌入橡胶减震圈，进一步吸收电机高速运转时产生的高频振动，避免振动传递到主机基面影响其他精密元器件的工作稳定性。侧面的安装孔位分别对应电机的外壳固定螺孔、传感器的调节窗口，

　　其中靠近输出端的两个径向螺纹孔用于穿入紧定螺钉，在电机轴向位置调整到位后锁死，防止设备启停过程中电机出现轴向滑移，影响传动精度。两端的侧翼支耳做了加厚处理，厚度根据电机额定运行时的倾覆力矩计算得出，保证在电机带载急停的工况下，支耳不会出现塑性变形，支耳与筒身的连接位置做了圆弧过渡，避免应力集中导致的结构断裂，这一点在高压电机的应用场景中尤为重要，因为高压电机的启动扭矩通常是常规低压电机的2-3倍，支撑结构的抗冲击性能直接决定了整套驱动系统的使用寿命。实际装配过程中，该结构不需要额外的焊接工序，所有连接均采用螺栓紧固，方便后期电机的维护更换，只需要松开侧面的紧定螺钉和侧翼的安装螺栓，就可以将电机从筒身中抽出，不需要拆解周边的传动部件，

　　大幅降低了现场维护的工时成本。从受力路径来看，电机运行时产生的自重、径向载荷、轴向冲击力都会通过筒身传递到两端的侧翼支耳，再分散到主机的安装基面上，因此筒身的壁厚设计经过了有限元仿真验证，在额定载荷下的最大变形量不超过0.01mm，完全满足光电类电机对安装基准刚性的要求，不会因为支撑变形导致编码器的读码误差，保证电机的位置控制精度在允许范围内。此外，结构上预留的多个小直径通孔并非工艺孔，而是用于穿入束线带固定电机的动力线与信号线，避免设备运行过程中线束晃动磨损绝缘层，同时也让整机的布线更加规整，减少电磁干扰对光电传感器信号传输的影响。这类支撑结构通常应用在对空间尺寸要求严苛的精密驱动场景中，比如自动化检测设备的进给驱动单元、

　　光电检测平台的角度调整机构，这类场景中电机无法采用常规的底脚安装或者法兰安装方式，必须通过悬伸的方式布置在检测工位旁，这就要求支撑结构在有限的空间内提供足够的刚性，同时避让开检测光路、工件传输通道等周边空间，不能与其他运动部件产生干涉。设计时还需要考虑安装后的形位公差要求，侧翼安装面的平面度公差控制在0.01mm以内，安装面与筒身轴线的垂直度公差不超过0.02mm/100mm，保证电机装入后输出轴的端面跳动和径向跳动满足传动要求，不需要额外的校正工序。筒身端部的止口设计用于适配传动端的密封端盖，防止粉尘、切削液进入电机与传动部件的连接位置，提升整套结构在工业现场环境下的防护能力，即使在有少量切削液飞溅、粉尘较多的加工检测场景中，也能保证电机的长期稳定运行。
