大疆S900无人机侧面防护结构件设计

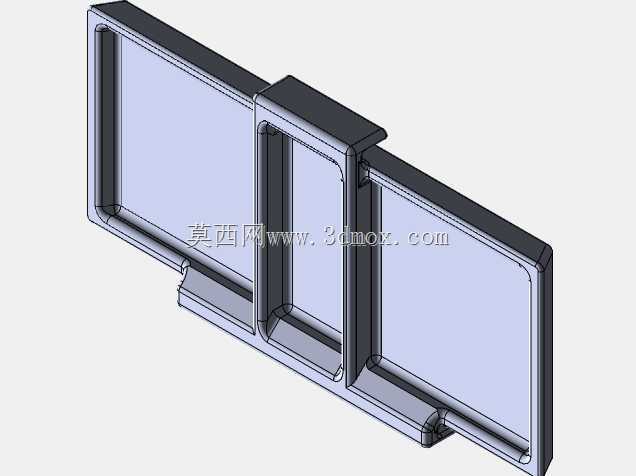

　　在多旋翼无人机外场作业场景中，尤其是农业植保、山地测绘、工地巡检这类扬尘浓度较高的作业环境，机身侧面的电子元件、走线接口以及机架拼接缝隙很容易被浮尘侵入，长期积累会造成接插件接触不良、运动部件卡滞，甚至在高湿度环境下引发电路板短路问题，这款针对大疆S900机型设计的侧面防护件，就是为解决这类实际作业痛点开发的配套结构件。从结构设计逻辑来看，这款防护件没有采用额外增加固定点位的方案，而是完全贴合S900原有机身侧面的安装卡槽做适配，三个独立的防护腔体分别对应机身侧面三个外露的舱段，中间凸起的分隔筋刚好嵌入原机机架的拼接缝隙，不需要额外打孔或者使用粘接剂，就能实现快速卡接安装，不会破坏原机的结构强度，也不会给后期拆机维护带来额外阻碍。

　　防护件的边缘做了一圈内凹的密封止口，安装后止口会和机身侧面的凸边完全贴合，形成类似迷宫密封的结构，能阻挡绝大多数粒径在10微米以上的浮尘进入机身内部，相比普通的平板式防护盖，这种止口结构不会因为飞行过程中的机身振动出现缝隙变大的问题，密封稳定性更好。从外形尺寸来看，这款防护件完全匹配S900原机侧面的轮廓边界，整体厚度控制在8mm以内，安装后不会超出原机机臂的折叠边界，不会影响无人机的收纳装箱，也不会在飞行过程中产生额外的气动阻力，三个防护腔体的深度根据对应舱段的外露深度做了差异化设计，中间腔体因为对应机身核心走线区，深度比两侧腔体深2mm，能完全覆盖住外露的接插件区域，避免飞行过程中扬起的碎石、草屑直接撞击接插件。

　　在结构强度设计上，防护件的外围边框做了2mm的加厚处理，能承受日常搬运、装箱过程中的轻微磕碰，不会出现开裂变形，腔体的平面区域做了1.2mm的均匀壁厚，既保证了整体的轻量化，不会给无人机增加过多的负载，也能避免薄壁区域在飞行过程中产生共振异响。底部预留的两个定位凸台，刚好卡入原机底部的安装缺口，安装时不需要反复调整对位，只要将凸台对准缺口推入，就能让整个防护件完全贴合到位，普通飞手不需要专业工具，在10秒内就能完成单侧防护件的安装或者拆卸，日常清理维护的时候可以快速拆下冲洗，晾干后即可重新装回使用。这款防护件的设计没有改动原机的任何结构，所有安装边界完全复刻原机的配合尺寸，不会出现安装后缝隙不均、固定不牢的问题，

　　针对S900这类常用在专业作业场景的大载重多旋翼无人机来说，这种低成本的防护结构件能有效降低复杂环境下的设备故障率，减少日常维护的工作量，尤其是在西北扬尘区域、南方春耕植保季这类高粉尘作业场景下，能大幅延长机身内部电子元件的使用寿命，避免因为浮尘侵入造成的非必要炸机风险。从建模细节来看，所有的转角位置都做了R1.5的圆角过渡，没有尖锐的棱角，一方面是避免安装过程中划伤手或者损坏机身的走线，另一方面也能减少飞行过程中的应力集中，避免长期振动下转角位置出现开裂，分隔筋的位置刚好对应原机的加强筋位置，安装后两者完全贴合，能给防护件提供额外的支撑，不会因为侧向的冲击力出现分隔筋断裂的问题。
