适配滑翔场景的手机挂载固定吊舱结构

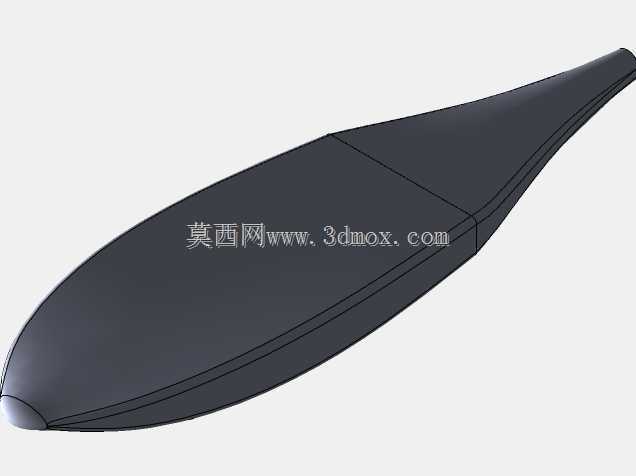

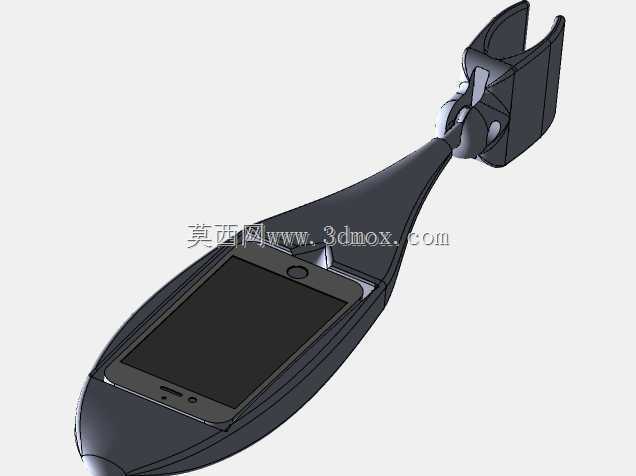

　　在户外滑翔运动的实操场景中，运动参与者往往有第一视角记录飞行过程、实时查看飞行参数的需求，常规的手机固定支架多适配骑行、车载场景，无法匹配滑翔过程中复杂的气流扰动、姿态大幅变化的使用工况，这款专门针对滑翔场景设计的手机吊舱，就是为解决这类户外动态场景下的手机可靠固定问题开发的结构件。从实际使用逻辑出发，该吊舱的整体外形采用流线型水滴状设计，并非单纯追求外观质感，核心是为了降低滑翔过程中挂载件带来的额外空气阻力，避免突出的结构件在高速气流下产生紊流，影响滑翔姿态的稳定性，同时流线型外壳也能减少气流直接冲击手机本体，降低飞行过程中手机被飞屑、气流直接冲击的概率。结构设计上，吊舱分为前端手机容纳仓与后端挂载连接段两个核心部分，

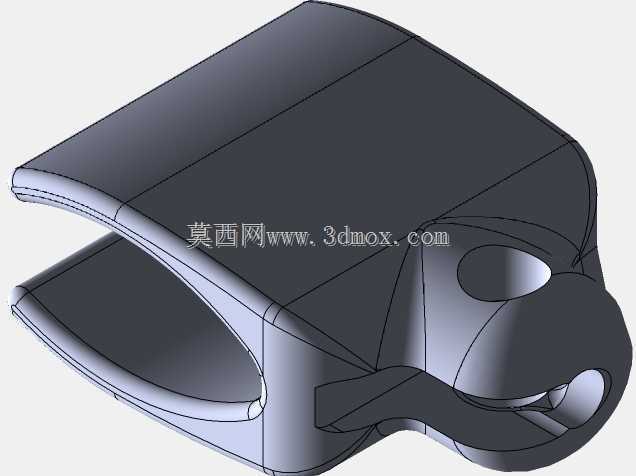

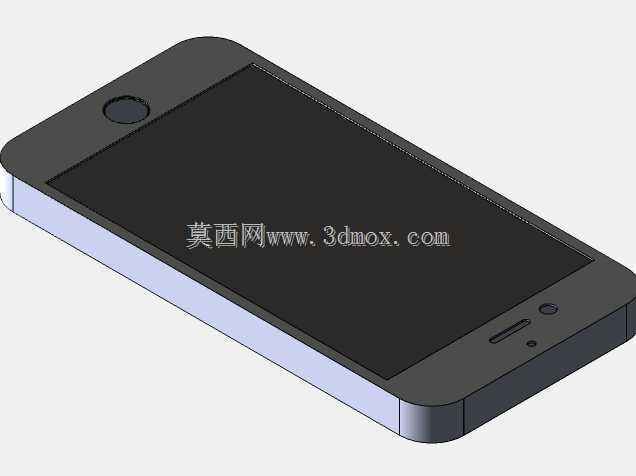

　　手机容纳仓做了下沉式的槽位设计，适配145x75尺寸规格的常规智能手机，槽体边缘做了微凸的挡边结构，能够在手机放置到位后限制其横向、纵向的窜动，配合需要粘贴到位的尼龙搭扣，能够在大角度俯冲、气流颠簸、姿态快速调整的滑翔过程中，保证手机不会从仓体内脱出，尼龙搭扣的固定方式也兼顾了安装与拆卸的便捷性，使用者在地面准备阶段可以快速完成手机的放置与固定，降落后也能快速取出设备，不需要复杂的锁扣操作。后端的挂载连接段采用了球铰式的连接结构，区别于固定式的挂载接头，球铰结构可以支持一定角度范围内的姿态调整，使用者可以根据自己的挂载位置、拍摄视角需求，调整吊舱的俯仰角度，既可以调整到朝前的第一视角拍摄位记录飞行画面，

　　也可以调整到倾斜角度方便飞行过程中快速瞥视手机上的导航、高度、风速等参数，球铰的阻尼结构经过匹配设计，调整到目标角度后不会在气流冲击下自行移位，保证使用过程中视角的稳定性。安装边界方面，吊舱后端的挂载夹口做了适配滑翔装备常见挂点的开口尺寸，夹口的U型结构可以快速卡接在滑翔伞的头盔侧方挂点、背带前置挂点等常规挂载位置，不需要额外对原有装备进行打孔、改装，避免破坏原有滑翔装备的结构强度，整体结构的壁厚做了均匀化处理，在保证结构强度足以应对气流冲击、轻微磕碰的前提下，尽可能控制整体重量，避免额外的挂载重量给滑翔者带来多余的负重负担，也防止挂载重量过大影响装备的重心平衡。从结构细节来看，吊舱的手机容纳仓底部没有做全封闭设计，

　　预留了轻微的缝隙，一方面是在高速气流下可以引导少量气流从仓底流过，帮助长时间录制画面的手机散热，避免户外阳光直射加持续录制导致的手机过热问题，另一方面也能避免雨天或者凝露情况下仓内积水，损坏手机设备。仓体的边缘位置做了圆弧过渡处理，没有尖锐的棱角，一方面是降低气流阻力，另一方面也避免在滑翔过程中如果发生吊舱与人体、装备的剐蹭，尖锐棱角造成装备划伤或者人员磕碰受伤。在实际的使用场景验证中，这类吊舱结构除了适配滑翔运动之外，也可以在同类型的高速户外动态场景中使用，比如速降骑行、高空跳伞等需要可靠固定手机、同时对风阻有要求的场景，只要挂点尺寸匹配，都可以通过调整球铰角度获得合适的使用视角。设计过程中并没有采用复杂的锁止结构，核心是在可靠性和易用性之间做平衡，过于复杂的锁扣结构在户外低温、手部佩戴手套的操作场景下反而会降低使用效率，尼龙搭扣加挡边的固定组合，经过实际工况验证，完全可以满足滑翔过程中的固定可靠性需求，同时操作门槛极低，不需要使用者进行复杂的学习就能快速上手。整体结构的受力路径做了针对性的优化，球铰连接位置做了局部的壁厚加强，避免在长期气流冲击下连接位置出现疲劳断裂，手机仓的受力均匀分布在整个仓体侧壁，不会出现局部应力集中导致的仓体开裂问题，挂载夹口的位置做了微张的弹性设计，卡入挂点后可以依靠自身的结构弹性提供初步的夹紧力，配合挂点本身的限位结构，不会在飞行过程中出现吊舱整体脱落的问题。
