200吨级重载液压油缸三维结构设计

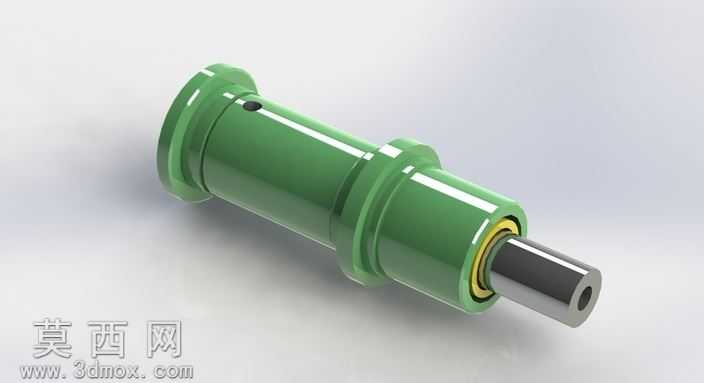

本作品为200吨额定载荷的重载型液压油缸三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循液压元件设计规范对各部件进行尺寸约束，确保缸筒壁厚、活塞杆直径、法兰安装尺寸均匹配200吨推力下的强度校核要求。模型采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分缸筒、法兰端盖、活塞杆、导向套、密封组件、进出油口等独立零件，各零件间保留完整的装配约束关系，可实现虚拟装配干涉检查，直观呈现油缸的装配逻辑与运动行程。材质与渲染阶段，针对缸体外表面做了烤漆金属材质调试，还原工业级油缸的绿色漆面质感，漆面添加了细微的粗糙度参数模拟真实喷涂的哑光效果，金属边缘处做了轻微的倒角高光处理，避免模型边缘过于生硬；活塞杆部分采用抛光镀铬金属材质，设置了高反射率与低粗糙度参数，还原镀铬活塞杆的光亮金属质感；导向套位置的密封件采用黄色聚氨酯橡胶材质，添加了半哑光的橡胶质感参数，与金属部件形成明确的材质区分；进出油口的小孔结构、法兰端的安装定位孔均做了细节还原，没有省略关键的功能结构。结构设计上，该油缸采用法兰式安装结构，前端法兰设置了均匀分布的安装螺栓孔，可直接与设备安装面实现刚性固定；缸筒与端盖采用法兰连接形式，相比螺纹连接更适配重载工况下的受力需求，可承受更高的工作压力；活塞杆采用空心结构设计，在保证抗弯强度的前提下降低了整体自重，活塞杆端部设置了内孔结构，可适配不同的连接接头满足多样安装需求；导向套位置预留了密封件安装槽，可组合安装防尘圈、密封圈、导向环等组件，完整还原真实油缸的密封结构逻辑，模型各部件均可单独拆分编辑，可用于液压系统原理演示、设备配套结构校核、虚拟样机装配调试等场景，整体建模精度满足工业级设计展示与结构验证需求，渲染效果贴合真实工业产品的视觉质感，能够直观呈现重载液压油缸的结构特点与外观特征。
