直插双列塑封脉冲变压器外壳结构

　　这套三维结构围绕小体积直插式脉冲变压器的封装外壳展开，主体采用黑色硬质塑封壳体搭配两侧伸出的金属引脚，顶面保留品牌丝印区域，整体呈现规整的扁平方块形态。在工控电源板、信号隔离板、通信接口板以及小型电力采样装置中，这类元件常被布置在PCB板面靠近信号输入端口的位置，用于完成脉冲信号耦合、强弱电隔离与绕组绝缘防护，外壳既要承担内部磁芯和绕组的物理保护，也要在波峰焊、选择性波峰焊或手工补焊过程中耐受短时高温，避免灌封内部结构出现移位。

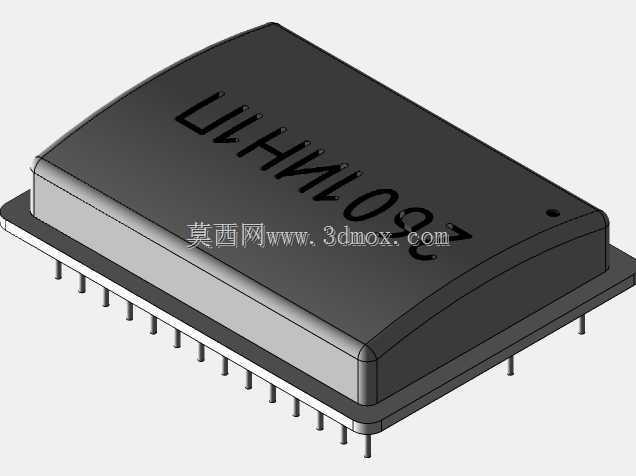

　　从建模思路来看，壳体并非简单的直角方块：顶面带有轻微的弧形收边，四角做了圆角过渡，侧壁向下延伸形成包覆台阶，底部留出磁芯与绕组的容纳腔。这种轮廓在脱模时可以减少尖角处的应力集中，也能避免装配工人取放时被锐边划伤。顶面丝印字符随曲面方向布置，建模时将字符区域贴合在壳体上表面，既还原实物标识位置，也为后续出工程图时标注极性、型号方向提供参照。对于结构工程师而言，外壳表面的字符不只是外观细节，它直接关系到插件工位的防错：引脚数量较多时，装配人员需要依靠顶面标识和端部小圆点确认第一脚位置，防止元件反向插入造成电路功能异常。

　　引脚采用双列直插方式从壳体两侧引出，靠近长边的引脚沿板边均匀排列，末端伸出长度满足通孔插装的焊接要求。引脚根部与塑封体之间保留了明确的包覆段，这一区域在实际产品中用于固定引脚间距并形成密封，防止清洗液、助焊剂残留沿引脚缝隙进入内部。三维建模时需要重点控制引脚中心距、引脚直径、两列引脚跨距以及引脚伸出底面的高度，这些尺寸决定了它能否顺利落入PCB封装孔。若孔位与引脚位置偏差过大，插件时会出现引脚顶弯、壳体浮高或焊接后本体倾斜；若引脚伸出过长，波峰焊后还可能与背面壳体、相邻矮元件或散热片发生干涉。

　　安装边界方面，该元件在板级布局中不能只按本体投影占地。壳体宽度、长度和高度构成主体禁布区，两侧引脚向外延伸并向下弯折，焊盘孔外侧还要预留焊接热影响区和检测返修空间。靠近变压器长边的位置不宜布置过高的电解电容、连接器金属壳或立式电阻，以免自动插件机夹爪下行时发生碰撞；壳体正下方也不建议布置敏感信号线，变压器工作时的漏磁可能对小信号采样产生干扰。若设备内部存在导轨、线槽、钣金压边或灌胶胶墙，三维总装中应按本体最大外轮廓加引脚末端范围进行干涉检查，而不是仅参考二维器件库的矩形丝印。

　　功能结构上，塑封外壳将内部磁环、骨架、漆包线绕组和绝缘胶带统一封装，外部只露出用于电气连接的金属引脚。壳体侧壁的台阶层次反映了内部装配关系：上部较厚的封盖区域提供标识面和抗压能力，下部较窄的围框贴近绕组外缘，使整体体积尽可能紧凑。端部小圆点可作为定位标记，在贴片前的来料视觉检测、人工插件和返修识别中都能起到方向提示作用。对于需要灌封或浸漆的产品，外壳边缘的连续过渡也有利于树脂流动，减少气泡在拐角处滞留。

　　在整机设计阶段，这类模型的价值主要体现在板级空间校核和可制造性检查。将其放入控制板装配后，可以同步检查顶面与上盖的安全距离、引脚与焊盘的对位关系、周围元件的维修间隙以及焊点背面的突出高度；在进行线束扎带点、壳体定位柱和接地弹片布置时，也能提前发现元件本体与机械结构之间的冲突。模型对塑封体圆角、侧壁拔模斜度、引脚排列和标识位置的还原，使电子结构设计不再停留在原理符号层面，而是能够直接服务于PCB封装建库、工装夹具定位、自动化插件路径规划和整机装配验证。
