桶式滚筒采样存储筒体结构设计

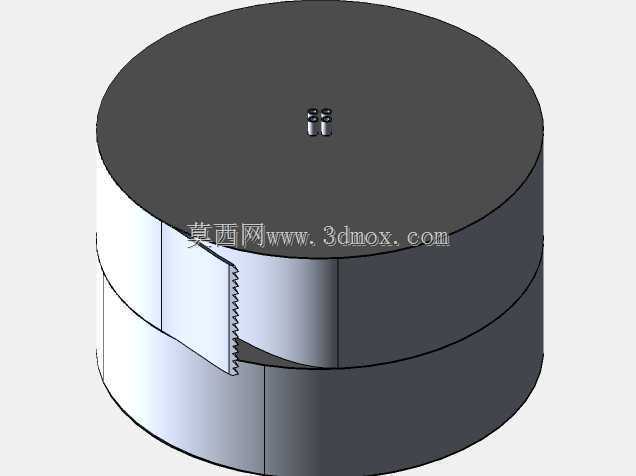

　　该筒体结构面向野外采样、浅层物料收集与原位封存类作业场景，整体采用立式圆柱回转构型，核心功能是在作业行进过程中将采集到的风化层物料收纳至封闭筒腔内部，避免样本洒落、受潮或被外界杂质二次污染。筒体顶部设置两组同轴安装接口，可直接对接采样驱动轴或者提吊连接件，接口周边预留平整安装面，保证动力传递过程中筒体回转同轴度，降低偏载带来的轴系磨损。

　　从结构布局来看，筒体采用双层分段式设计，上段为固定储料腔，下段设置可开合弧形封板，封板边缘加工连续锯齿咬合结构，闭合后与筒壁台阶面紧密贴合，形成可靠的周向密封，在筒体翻转、转运过程中内部物料不会从接缝处漏出。封板开合路径经过空间校核，绕侧边铰接点转动时不会与筒体外壁、顶部安装接头发生运动干涉，开合操作仅需单人即可完成，样本装填和倒出作业都较为便捷。

　　选材方面，筒体主体承力部位采用铝合金鼓圈加工成型，兼顾结构刚性与整体减重需求，外侧防护衬板使用碳纤维板铺设，在保证抗冲击、耐磨损性能的同时进一步控制整机重量，整套筒体称重约4940克，单人短距离搬运、野外现场拆装都不需要额外起重辅助。筒壁表面做阳极氧化防护处理，能够抵御野外潮湿环境、岩土颗粒摩擦带来的腐蚀与划伤，长期户外使用不易出现变形、锈蚀问题。

　　尺寸边界上，筒体不含外接轴段时的整体宽度为440毫米，筒体自身高度为243毫米，对接顶部驱动轴之后的总轴向高度为273毫米，内部有效储料容积约20升，可满足单次点位采样的物料存储需求。三角状的进料开孔开设在筒体侧下方，开孔边缘做圆弧过渡处理，物料进入筒腔时不会被孔边剐蹭卡滞，同时开孔构型不会破坏筒体整体的环形承力路径，筒体满料状态下侧壁不会出现局部鼓胀变形。

　　实际作业适配中，该滚筒可挂载在移动式采样小车或者小型行走底盘前端，随设备行进过程中同步完成浅层岩土的刮取、提升与收纳，筒腔内部光滑无突出加强筋，物料倾倒时无残留死角，后期清理作业仅需打开侧封板用清水冲洗即可。顶部安装孔位按照标准轴径设计，可兼容多数常规采样驱动轴的连接尺寸，不需要额外定制转接法兰，现场换装效率较高。筒体回转过程中重心始终控制在轴线附近，高速转动时振动量小，配套驱动电机不需要额外选配大扭矩冗余型号，整机功耗控制在较低水平。针对野外复杂地形，筒体下端边缘做加厚耐磨处理，与地面浅层物料接触刮取时不会出现卷边、变形，长期作业后仅需更换局部耐磨衬条即可，维护成本较低。
