A4天鹰涵道遥控航模机身结构设计

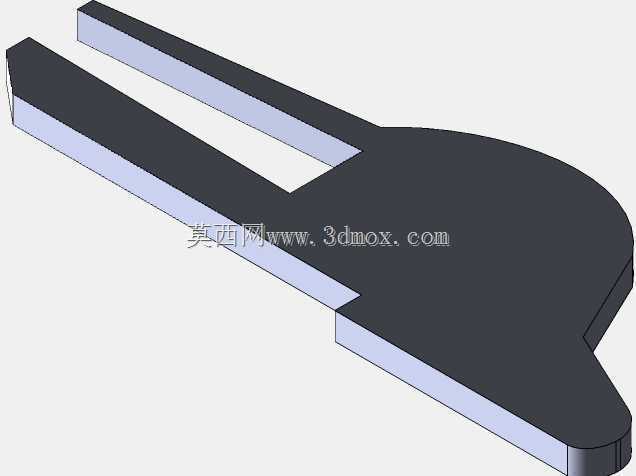

　　这套三维结构围绕小型涵道动力遥控航模展开，外观采用接近A4天鹰的无尾三角翼布局，重点处理机身、主翼、垂尾、尾喷口过渡以及机载设备安装空间之间的关系。模型不是单纯的外观曲面，而是把航模制作中常见的结构边界一并纳入：前部需要容纳接收机、舵机、电池或电调，中部承担涵道风扇与机身的连接，后部则要兼顾喷流通道、尾翼支撑和地面搬运时的抗磕碰。

　　从实际使用场景看，这类飞行器主要用于固定翼航模调试、涵道动力验证、飞行姿态教学以及小型遥控飞机方案评估。无尾三角翼的优势在于翼面与机身融合度高，正面迎风面积较小，高速段阻力低，结构传力路径也比较直接。机翼根部与机身形成大面积连接，飞行中的升力可以较均匀地传递到中央机身，不必像常规布局那样额外设置复杂的平尾连杆和独立尾翼支架。对于制作者而言，这种布局还能减少尾部零件数量，使机身内部沿轴线布置动力和电子设备更加顺畅。

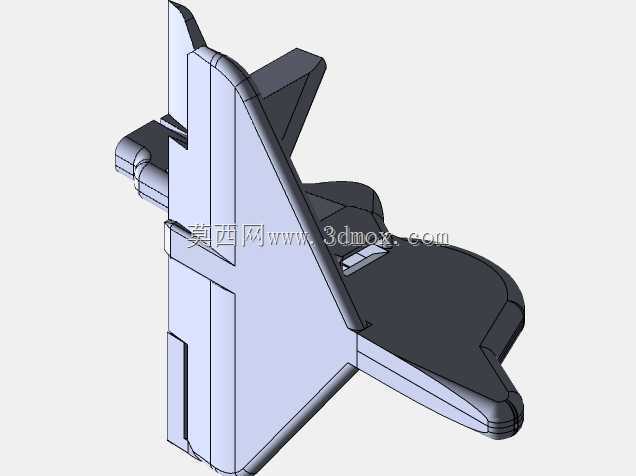

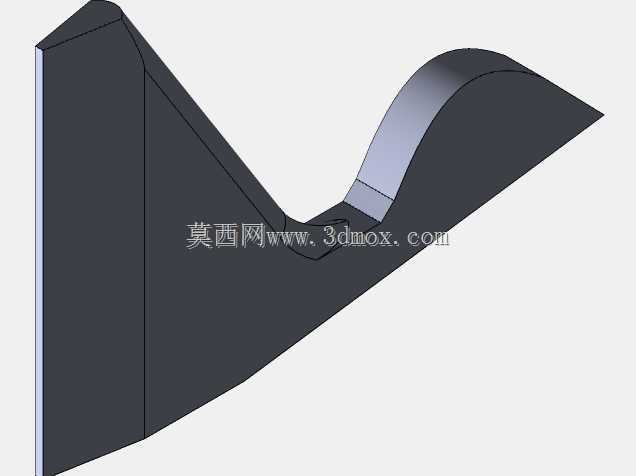

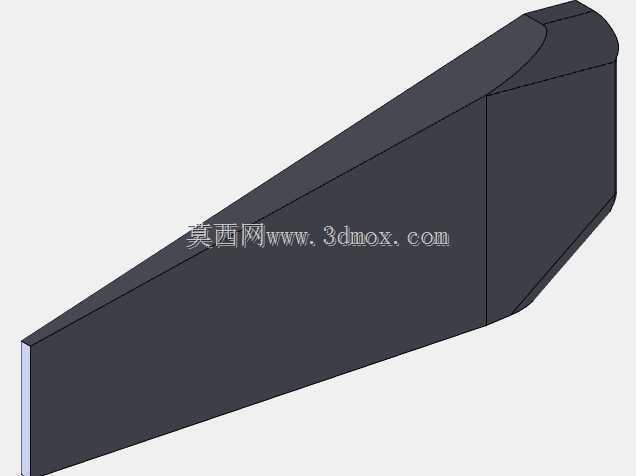

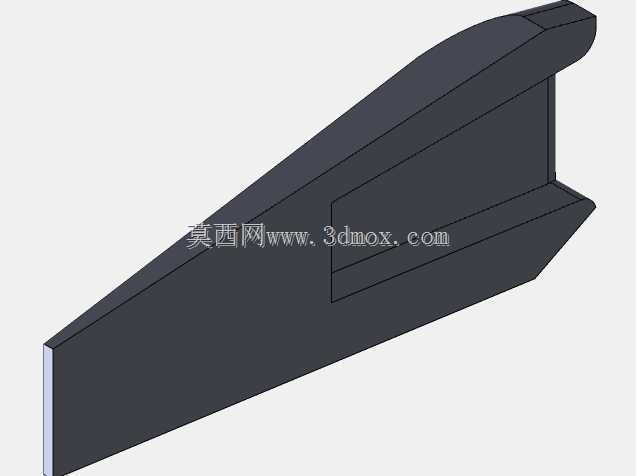

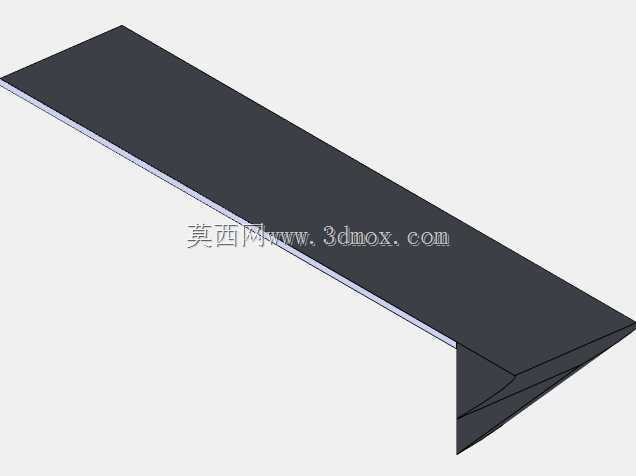

　　外形设计上，主翼后缘带有明显 sweep 特征，翼尖和机身尾部做了圆滑过渡，避免尖锐折角在高速气流中产生突兀的扰动。垂尾与机身背部相连，根部区域加厚，既为方向控制提供足够的垂直安定面，也能在着陆擦尾或搬运碰撞时降低局部断裂风险。机身侧面保留了较平直的设备舱轮廓，便于后续在实体制作时分割上盖、底板和检修口；尾部喷口区域收束成近似矩形到圆形的过渡形态，适合与涵道风扇外筒或尾喷装饰件对接。

　　尺寸边界按24英寸见方的制作尺度控制，翼展和机身长度都被限制在紧凑范围内，适合普通工作台拼装、桌面3D打印分段制作或轻木蒙皮施工。1英寸厚粉红色隔热层的设定，对应实体制作中对动力舱热防护和局部衬垫的需求，尤其在涵道电机、电调靠近机身内部时，隔热材料可以减少热区对电池、接收机和胶接结构的影响。建模时需要特别注意隔热层并不是装饰件，它会占用内部宽度，因此电池绑带、舵机安装耳和涵道固定环都要围绕这一层厚度重新校核。

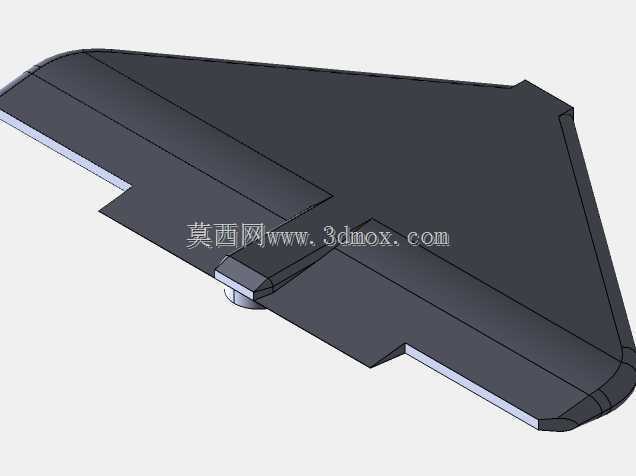

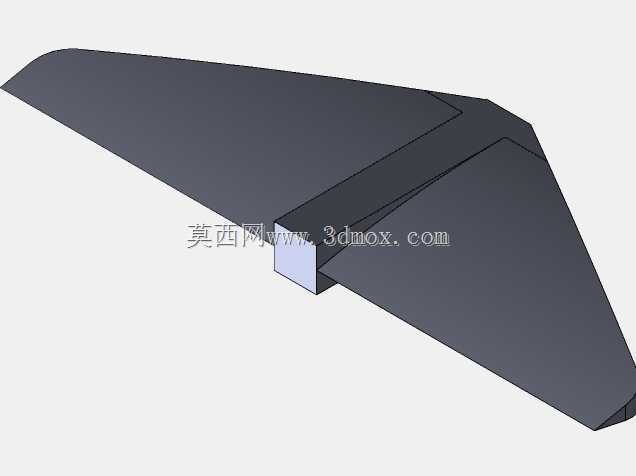

　　结构思路上，机身中央应作为主承力区域，翼根、垂尾根部和涵道安装框最好汇聚到同一承力平面。若采用打印件，可在翼根内部布置连续肋板或加厚墙，使机翼弯矩不依赖外表皮单独承担；若采用轻木或泡沫复材，则可在翼根处加入碳片、胶合板框或局部玻纤加强。主翼后缘需要预留升降副翼舵面的转动间隙，舵机摇臂、连杆走向和蒙皮厚度不能互相干涉。由于无尾布局没有独立水平尾翼，升降副翼同时承担俯仰和滚转控制，舵面宽度、铰链线位置以及舵机中立点都会直接影响飞行稳定性，建模时应把这些运动空间提前留出。

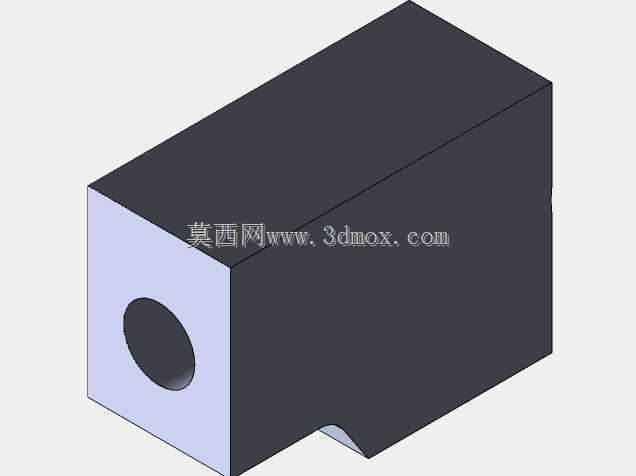

　　涵道通道是该方案的另一个重点。风扇单元通常沿机身轴线安装，进气口、内筒、电机座和尾喷口需要保持连续，避免台阶过大造成气流损失。机身下部应考虑电池拆装方向，若采用腹部舱盖，舱盖边缘需要与翼根曲面平顺搭接，并设置卡扣或螺钉座；若采用机头或机背检修口，则要保证接收机天线、电调线和舵机线束有固定位置，不在飞行中卷入风扇。垂尾附近可布置方向舵舵机或天线引出槽，但开孔不能削弱垂尾根部的主要承力截面。

　　安装边界方面，起落架并非该模型的强制结构，若用于手抛起飞或腹部着陆，机身下表面应减少突出螺钉和尖锐接头，关键区域增加耐磨片；若加装小型起落架，轮架支点应靠近重心略偏后的位置，并与机身内部加强框对齐，避免只固定在薄蒙皮上。地面停放时，三角翼机身和垂尾构成侧向支撑关系，翼尖容易接触地面，因此翼尖区域可适当加厚或设计可更换保护条。

　　从三维建模角度看，曲面分块应服务于后续制造：机身左右半壳、主翼上下表面、垂尾、舵面和涵道固定框需要能够独立拆分；配合边、止口、螺丝柱和走线槽应在数模中明确表达。外观圆角不能只追求视觉效果，还要考虑打印层厚、泡沫切割半径或蒙皮铺贴可行性。整体方案把高速航模的气动外形、设备舱布置、隔热防护、舵面运动和制造分件整合在同一结构中，适合作为涵道固定翼飞机从概念外形走向实体制作的设计基础。
