电力变压器内部组件装配结构

　　这套装配体围绕油浸式配电变压器的核心功能单元展开，把器身内部承担电磁能量转换的关键构件按实际装配关系整合在一起，覆盖了铁芯叠装定位、绕组套装固定、引线支撑排布以及绝缘限位结构的配合逻辑。从现场运维和车间装配的实际需求来看，变压器器身装入油箱之前，所有内部构件的相对位置必须严格受控：铁芯作为磁路载体，其柱体与铁轭的对接面要保证叠片紧密贴合，减少磁阻带来的空载损耗；绕组套在铁芯柱外侧，高低压线圈之间、线圈与铁芯之间的绝缘距离直接决定设备的耐压水平，任何一处间隙偏差都可能在长期运行中引发局部放电。

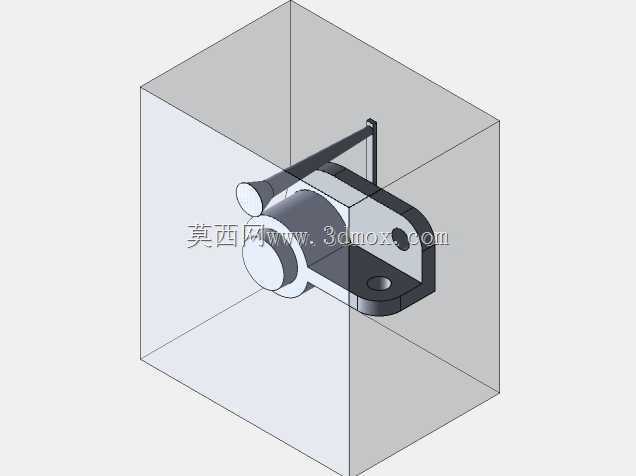

　　建模时先以铁芯的中心轴线作为整套装配件的基准，柱体上的绕组采用同轴布置，保证线圈在电磁受力工况下不会出现偏心偏移。图中可以看到圆柱形的绕组主体与下方的承托结构，承托件一方面承担线圈的自重，另一方面在器身吊装入箱时起到缓冲定位作用，避免运输振动导致线圈轴向窜动。旁侧的细长支撑构件对应实际产品中的引线夹持与绝缘固定件，高压侧引线从绕组端部引出后，需要沿既定路径走向套管位置，支撑件把引线约束在安全距离之外，防止引线与铁芯、油箱壁之间的绝缘间隙不足。

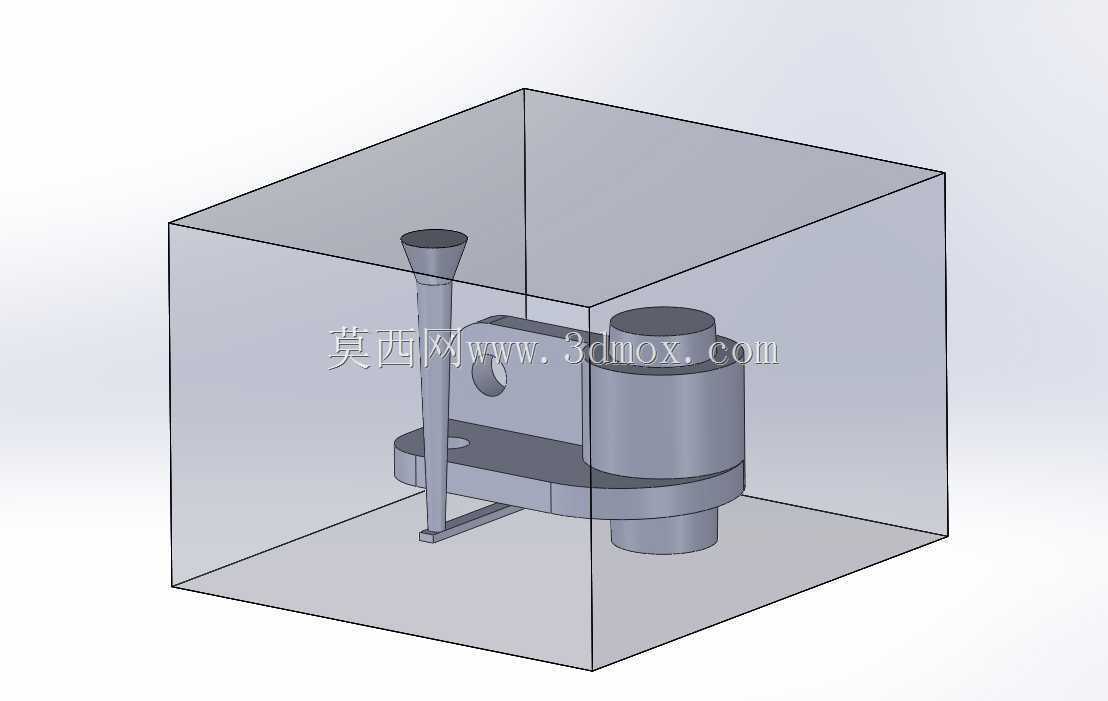

　　从安装边界角度考虑，整套器身的外轮廓被限制在油箱内腔的有效空间内，模型外围的透明立方体即代表油箱内壁的占位边界：器身最外侧与箱壁之间要留出足够的绝缘油道，保证变压器油能够在绕组发热区域形成自然循环，把铁芯和线圈产生的热量通过油流带到箱壁与散热片。设计过程中需要反复核对器身对角尺寸与油箱内腔的配合，既要避免空间浪费导致油箱体积过大、用油成本上升，又要保证各方向的绝缘距离满足工频耐压和雷电冲击试验的要求。

　　结构设计上，绕组上下两端的压装结构是重点：线圈绕制完成后经过干燥处理，轴向压紧力通过压钉和绝缘压板传递，把高低压线圈、绝缘垫块、端圈压实成一个刚性整体，这样在短路故障产生的巨大电动力作用下，线圈才不会发生轴向变形或层间错位。铁芯的夹件从两侧把叠片夹紧，夹件上的安装脚同时承担器身整体落在油箱底部定位件上的支撑功能，装配时器身落位后，夹件与箱底的定位销配合，限制器身在箱内的水平位移。

　　引线部分的走向在三维环境中提前做干涉检查很有必要：高压引线截面较大、弯曲半径有明确要求，低压引线电流大、连接处需要预留接线端子的操作空间，如果在二维图纸阶段仅凭投影判断，很容易出现引线与夹件、引线与绕组端部距离过近的问题。在装配模型里把引线的实际弯折路径、固定绝缘子的安装位置全部建出，就能在投产前核对带电体之间、带电体与接地构件之间的最小空气和油隙距离，把装配阶段才会暴露的干涉问题提前消化。

　　这套结构对应的应用场景集中在城乡配电网、工业厂区供电以及户外台变配电环节，设备长期挂网运行，内部构件的可靠性直接影响供电连续性。建模过程中对配合关系的处理也贴合车间工艺：铁芯叠片的堆叠方向、绕组与绝缘筒的套装顺序、压钉的拧紧操作空间，都按照实际装配工序排布，结构工程师可以基于这套装配体校核零件数量、核对工装夹具的适配性，工艺人员也能据此推演器身装配、真空干燥、入箱接线的完整流程，减少现场试装时的返工。
