金属板材管道相交相贯切口结构

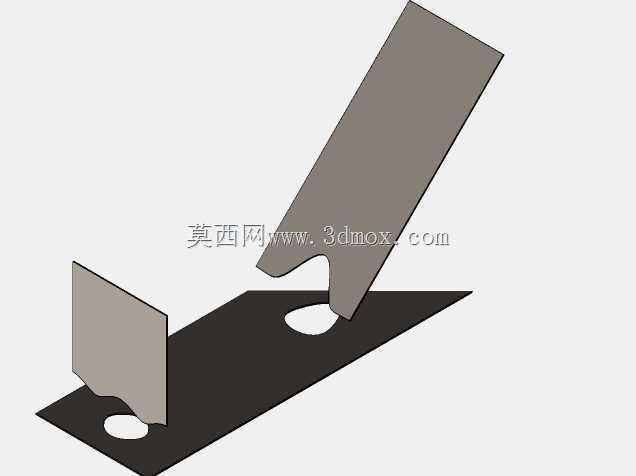

　　这套结构围绕金属薄板与圆形管道相交时的相贯关系展开，重点呈现平板、立板在穿管位置所形成的开孔轮廓与边缘切口。现场施工中，风管、水管、电缆护管或工艺支管经常需要从设备护板、平台封板、箱体侧板中穿过，若开孔仍按简单圆孔处理，管道与板面之间就会留下不规则间隙，后续焊接填充量大，密封面也难以保证连续。模型把相交区域单独放大表达，能够直接看到板件边缘随圆柱曲面起伏而生成的马鞍形曲线，这正是钣金放样和数控切割编程时最容易出错的部位。

　　从结构用途看，底板承担管道穿越和定位基准的作用，板上的开孔不是独立圆形，而是由圆柱面与平面求交后得到的闭合相贯线；立板与斜置板件则模拟管道从不同角度穿过板壁的工况。垂直相交时，孔边曲线相对规则；当板件或管道带有倾角，切口两侧高度差会明显增大，展开后的轮廓也不再对称。设计人员在三维环境中先建立板厚和管道外径，再通过相交切除得到真实边界，可以避免二维放样时凭经验修边造成的错边、咬边或装配干涉。

　　建模思路上，结构没有加入多余装饰，而是保留薄板、开孔、折弯边界和穿管姿态这些核心要素。板件厚度在剖切位置清晰可见，便于判断切割路径是沿板面垂直下料，还是需要在焊接处预留钝边和坡口。对于需要折弯后再配管的护罩类零件，相贯切口还必须与折弯线保持安全距离；若孔边过于靠近折弯区，激光切割后的热影响区和折弯拉伸会叠加，容易导致孔位变形。模型中板件与管道的相对位置可作为校核参照，帮助设计人员在展开前确认孔边到折弯线、板边以及相邻安装孔的距离。

　　安装边界方面，这类板件通常通过周边螺栓、点焊或连续焊缝固定在机架、箱体或平台上，穿管位置则承担对中、支承和密封作用。实际选型时不能只核对管道外径，还要把保温层、防腐层、焊接热变形以及维护拆卸空间计入边界。若管道需要后期从一侧穿入，开孔方向应保留导入倒角；若采用套管焊接，板面孔径与套管外径之间的间隙需按焊接工艺控制；若用于粉尘或液体环境，相贯接缝还应连续密封，不能只在可见段点焊。

　　在设备应用场景中，类似结构常见于风机壳体、除尘风道、防护罩、变压器附件、机柜走线板以及轻型输送设备的围护板。不同场景对板厚和表面处理的要求差异较大：普通护板可采用薄钢板激光切割后折弯，承力隔板则需要增加板厚或在孔边焊接补强圈；户外构件还要考虑镀锌、喷涂后涂层对装配间隙的影响。三维模型把相交剖面保留下来，可用于检查管道中心线、板件法向和开孔轮廓之间的几何关系，也能在工程图中生成展开视图，供下料人员直接识别曲线起点、最低点和两侧收口位置。

　　结构功能上，相贯切口的核心价值并不只是让管道通过，而是让板件在穿管处形成贴合边界。贴合良好的孔边能够减少塞焊和打磨工作量，使焊缝受力更均匀，也能降低管道振动时对板边的局部冲击。若多根管道密集穿越，板面上的相贯孔还需校核孔间净距，防止孔桥过窄造成切割热变形或焊接串孔。通过该模型可以直观讨论垂直穿板、倾斜穿板以及板件空间姿态变化对展开轮廓的影响，为钣金下料、焊接组对和现场安装提供明确的几何依据。
