电力变压器配套检修作业平台爬梯结构

　　这套带平台的检修梯结构主要服务于户外电力变压器现场安装、例行巡检和维护作业，解决大型变压器本体顶部套管、储油柜、分接开关操作机构等高位部件的可达性问题。在变电站投运后的长期运维中，运维人员需要定期对高位附件进行测温、紧固、取油样和外观检查，直接踩踏变压器箱体或散热片既不符合安全规范，也容易造成漆面损伤、管路受力变形，因此需要一套与设备轮廓匹配的固定式登高通道。

　　结构采用分层平台思路，下层踏步平台用于中途过渡和短时间停留，上层作业平台正对变压器顶部常操作区域，周边设置连续护栏，降低临边作业风险。梯架立柱与平台框架采用型钢焊接成型，支撑腿向下延伸并与基础预埋件或设备旁的安装支座连接，保证人员登梯时整体不产生明显晃动。平台踏板采用防滑铺板形式，踏步间距按常规人工登高节奏控制，护栏高度满足现场检修防护要求，开口位置避开变压器油箱加强筋、油管路和接线端子，避免安装时发生干涉。

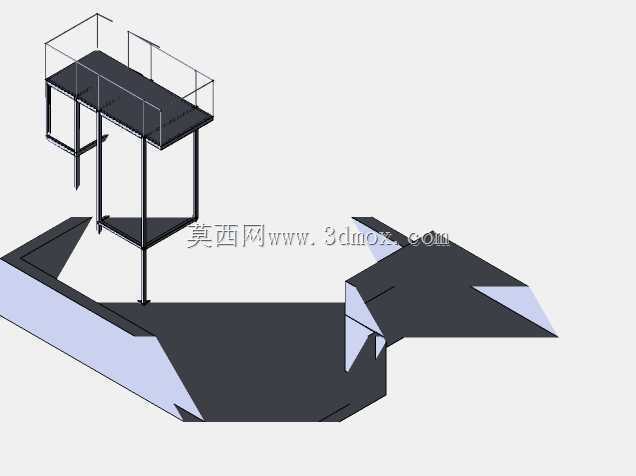

　　从布置边界看，梯体并非独立孤立设备，而是围绕变压器端部轮廓进行贴合设计。模型中可以看到平台与变压器底座、斜坡基础和周边走道之间的相对关系：一侧留出人员上下通道，另一侧靠近设备操作面，底部支撑跨越基础高差，使平台在不平整的变电站场地中仍能保持水平。安装时需要先核对变压器本体外缘、散热器端面和电缆沟位置，再确定支撑腿落点；若现场基础为混凝土条形基础，可通过底板膨胀螺栓固定，若靠近设备钢底座，则可采用连接板焊接或螺栓联接。

　　设计过程中，功能优先级首先是人员到达路径，其次才是结构紧凑性。上层平台面积不宜过小，需容纳一名作业人员携带工具转身操作；下层平台则承担缓冲作用，减少连续直爬带来的疲劳。护栏在平台三边封闭，靠近设备一侧可根据检修距离保留适当间隙，既防止人员向外倾倒，又避免护栏压靠变压器附件。梯梁与平台梁的连接节点采用满焊或加强角板，承受竖向人员载荷和侧向扶靠载荷；立柱底部设置脚板，增大与基础的接触面积，便于现场调整水平度。

　　三维建模时需要重点控制几类尺寸关系：踏步净宽、踏板到上一层平台的高差、护栏顶部到踏板面的高度、平台边缘到变压器带电部位的安全距离，以及支撑腿与基础边线的重合度。对于变压器配套件而言，这类爬梯不能按通用钢梯简单缩放，因为设备端部往往存在油位计、温度计、阀门和接线盒，平台梁若外伸过多，会遮挡日常观察点，也会给后期吊装检修带来障碍。因此模型在平台悬挑长度和立柱落点之间做了平衡，使通道贴近作业面，同时保留附件拆装空间。

　　焊接件的表达也体现了现场制作特点。框架杆件以规则型材为主，便于放样、切割和拼焊；踏板与支撑梁之间设置密集连接点，防止使用中出现翘曲或异响。护栏立杆与平台边框交接处保留焊接余量，转角处做连续封闭，减少人员磕碰时的应力集中。底部斜向支撑用于抵抗登梯偏载，尤其在人员刚踏上第一级踏步时，梯架前端会受到较大水平力，斜撑可将载荷传递至后方基础点，提高整体稳定性。

　　在实际工程应用中，这类结构常用于油浸式电力变压器、箱式变电站外围以及大型工业配电装置的高位检修位。它不参与变压器电气功能，却直接影响运维效率和现场安全。合理的爬梯平台应让人员以自然姿态到达操作点，工具能够临时放置在平台内侧，护栏不影响手部动作，支撑结构不占用巡检通道。通过三维模型提前校核梯体、设备和基础三者关系，可以在加工前发现碰撞点，减少现场割焊返工，也为后续出工程图、材料统计和焊接装配提供明确依据。
