三爪式机油滤清器拆装扳手三维设计

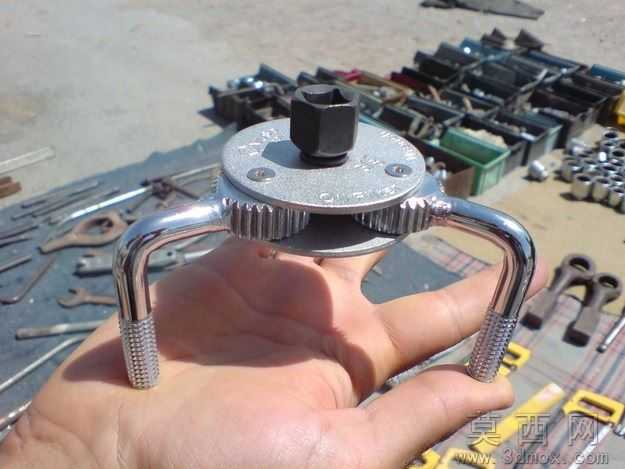

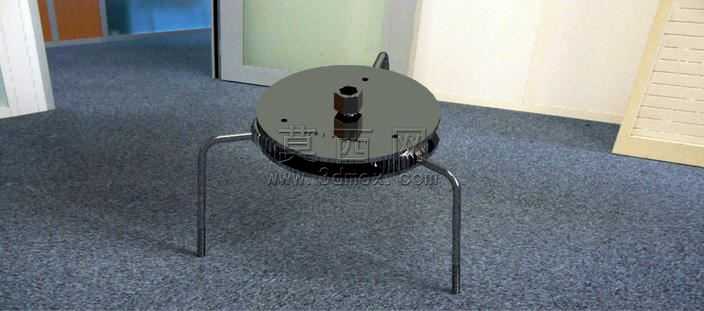

本作品为汽修场景使用的三爪式机油滤清器拆装扳手，整体采用三维参数化建模方式完成，建模过程中严格遵循手动拆装工具的人机工程设计逻辑，先完成核心传动盘体的基准建模，以中心驱动轴为装配基准，依次完成盘体端面定位孔、棘轮啮合齿圈、三爪安装铰接位的特征构建，确保各部件装配公差符合实际五金工具的加工精度要求。模型的三爪支腿采用弯折圆钢形态设计，建模时通过扫掠特征完成金属杆体的弯折弧度构建，支腿末端做圆角钝化处理，避免使用过程中刮伤滤清器外壳或操作人员手部，三个支腿沿盘体周向120度均匀分布，保证夹持滤清器时受力均匀，不会出现偏斜打滑的问题。中心驱动部位设计为标准方头接口，可适配常规棘轮扳手、加长接杆等通用汽修工具，建模时对方头的棱角做倒角处理，匹配通用套筒的啮合公差，确保传动时无旷量。材质渲染阶段，盘体主体采用发黑处理的合金钢材质表现，还原五金工具表面哑光磨砂的金属质感，支腿部分采用镀铬亮面金属材质，区分不同部件的表面处理工艺，中心驱动方头做淬火加硬的材质表现，通过高光与粗糙度参数的调整，还原高频受力部位的耐磨表面特征。结构设计上，内置棘轮调节结构可实现三爪的同步收张，能够适配不同直径规格的机油滤清器，无需更换多款扳手即可覆盖常见乘用车型、商用车型的机滤拆装需求，盘体边缘的滚花结构做了精细化的齿形建模，方便徒手调节三爪开合度时增大摩擦力。整体建模过程中对所有活动铰接部位做了间隙预留，还原真实产品的活动行程，避免出现装配干涉问题，各部件的壁厚、杆径参数均参考市面成熟量产的三爪机滤扳手参数设定，确保模型可直接用于后续的工程出图、3D打印验证或开模生产参考，完整还原了这类专用汽修扳手的结构特点与使用功能。
