模块化多层气雾水培种植架结构设计

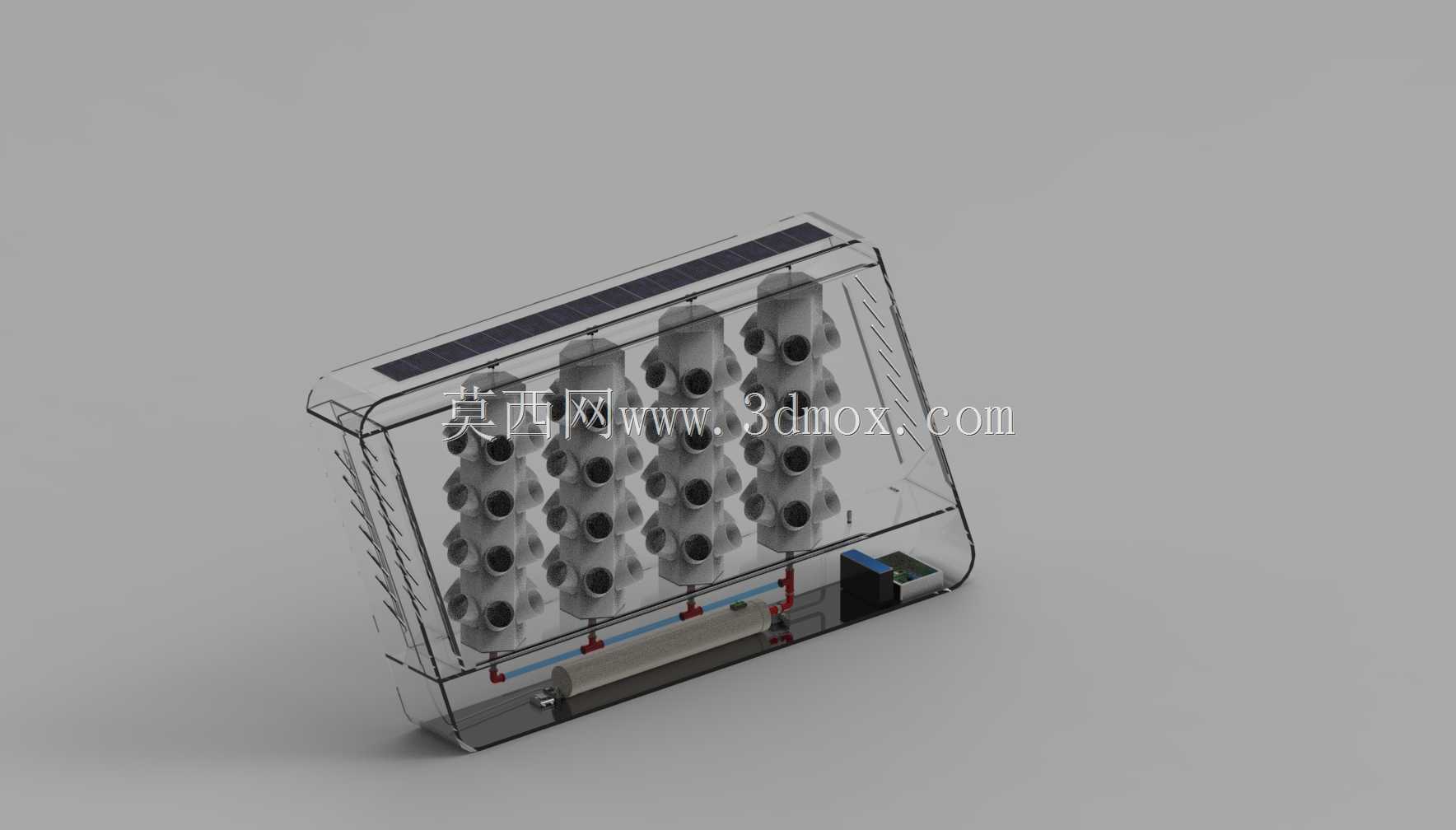

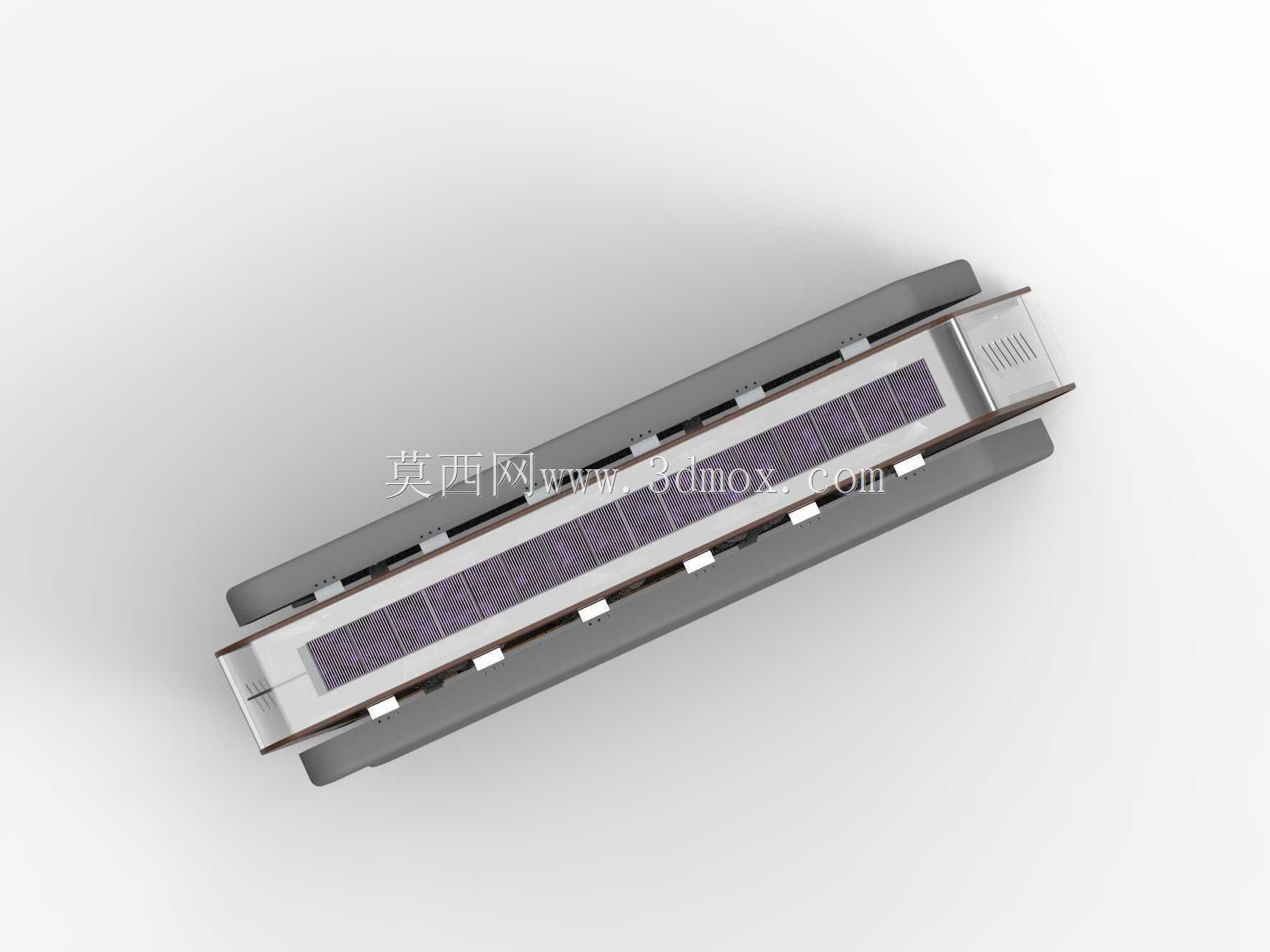

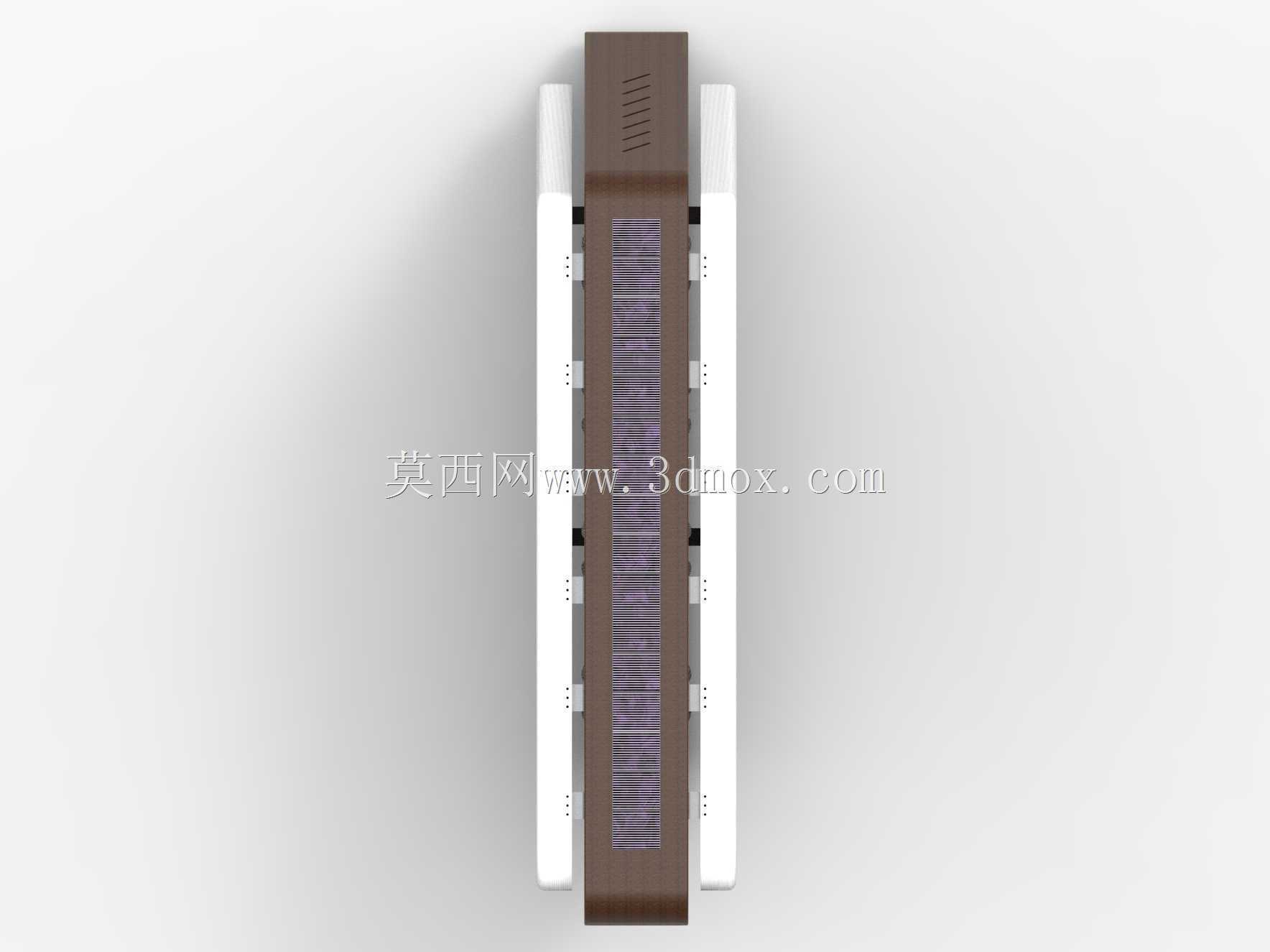

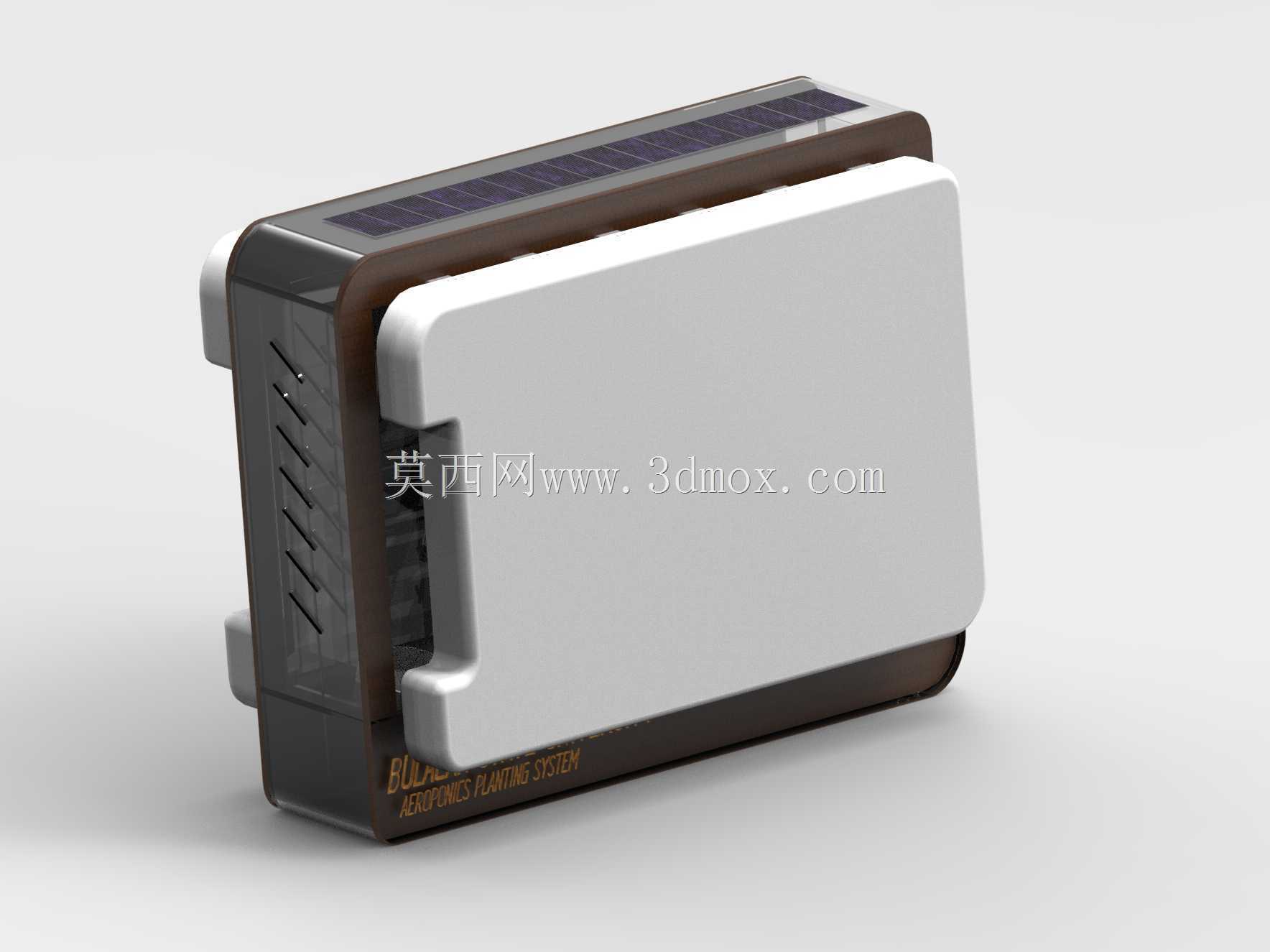

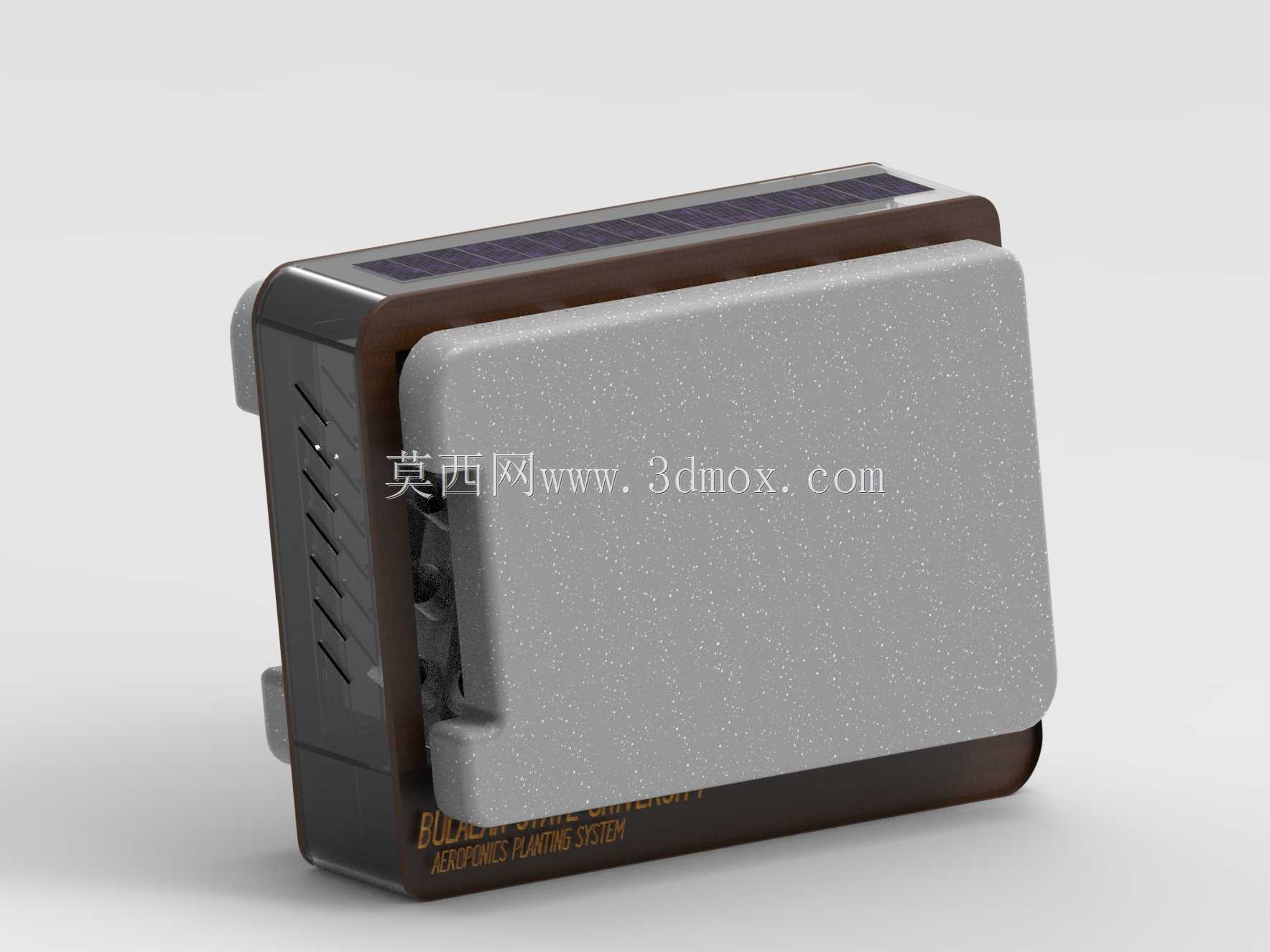

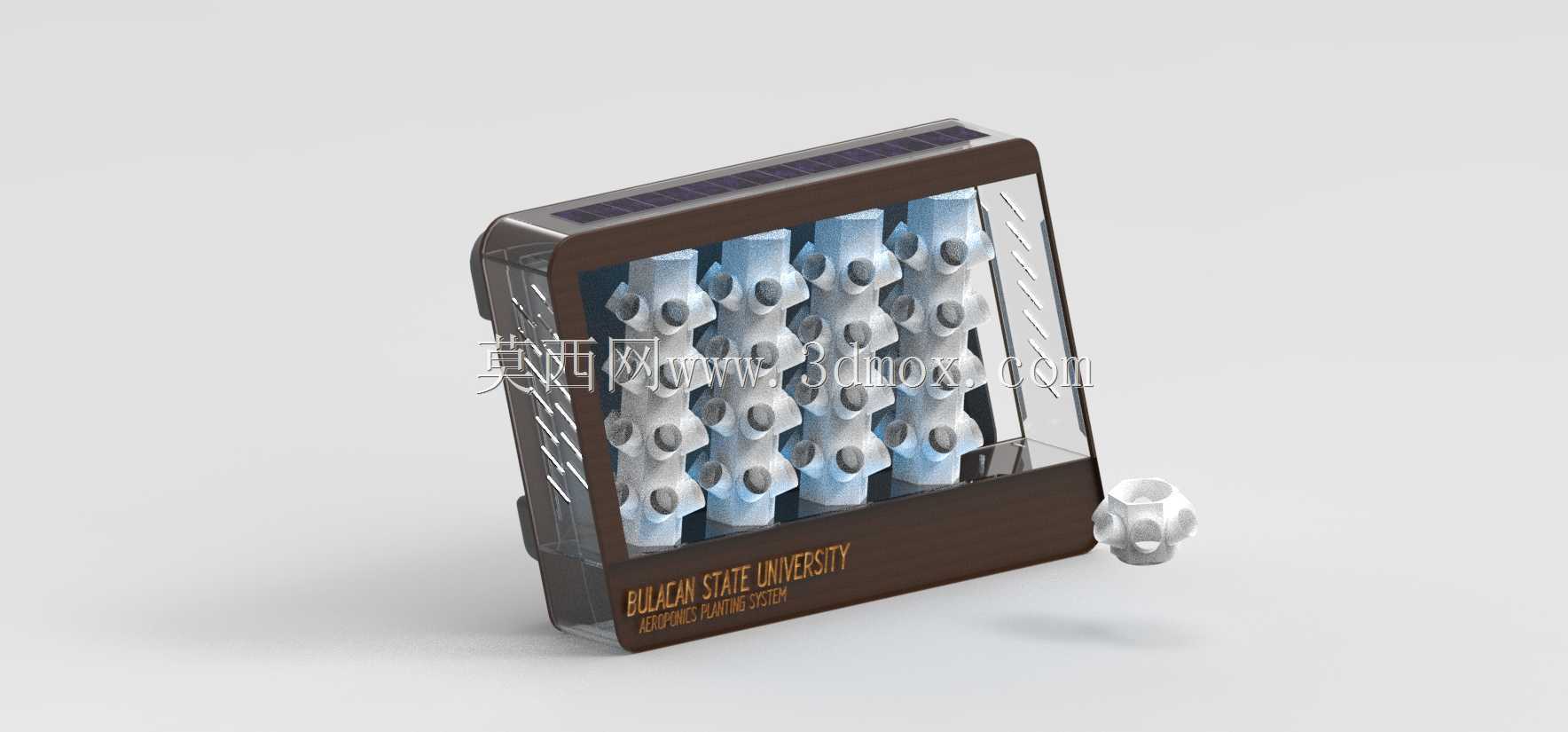

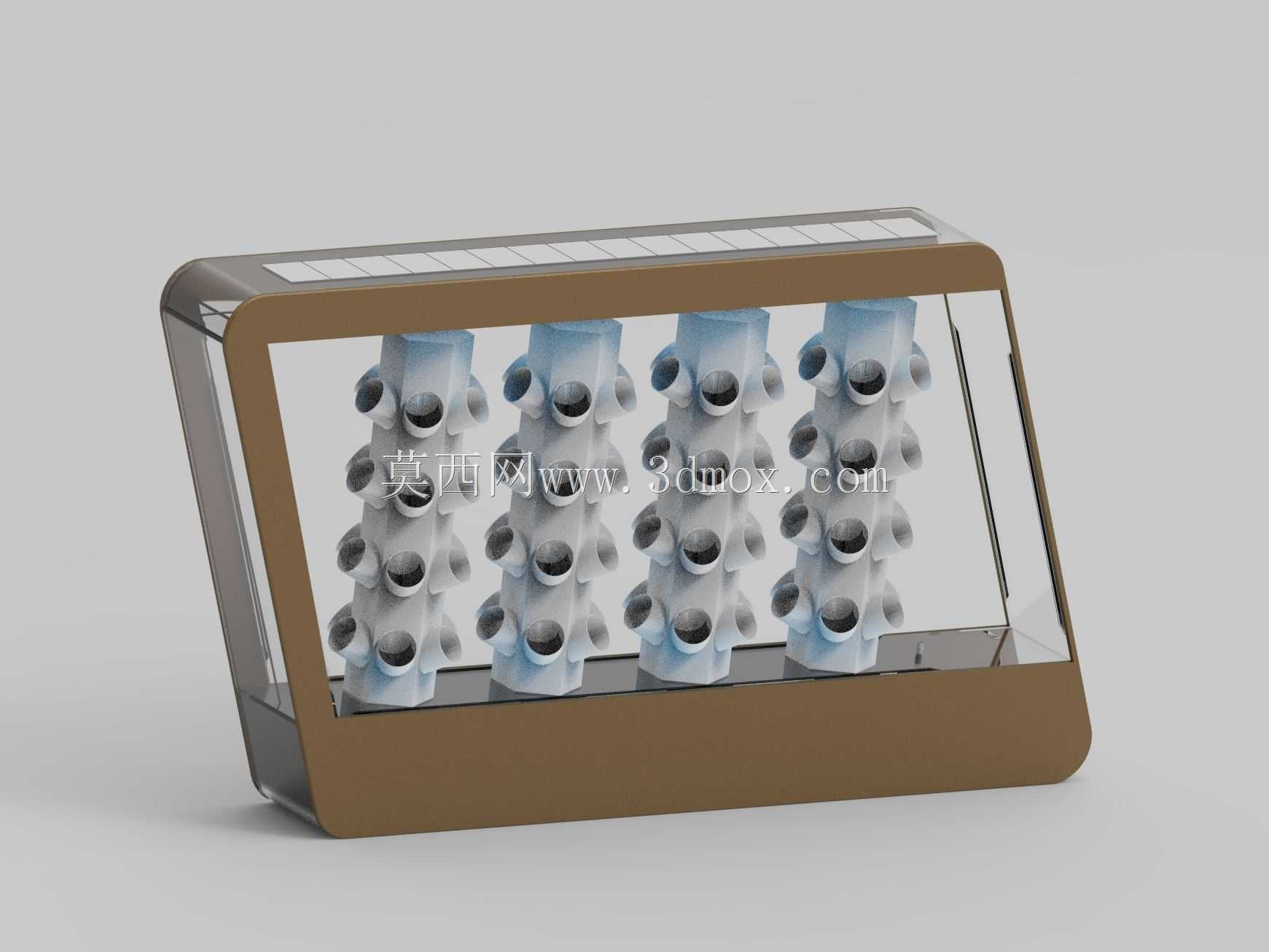

　　这套多层立体栽培装置面向受控农业、空间农业与室内外园艺场景，核心用途是在有限占地内完成高密度作物定植，并通过水、肥、气的循环供给降低人工维护强度。结构主体采用框架式承载思路，外围由折弯成型的深色边框围合，边框既承担立柱与横梁的抗弯任务，也为顶部光伏板、侧面管路和底部动力单元提供安装基准。框架顶部铺设长条状太阳能采集板，板面沿架体长度方向连续布置，能够在户外或光照充足区域为循环泵、控制模块提供辅助电能，减少对外接电源的依赖。

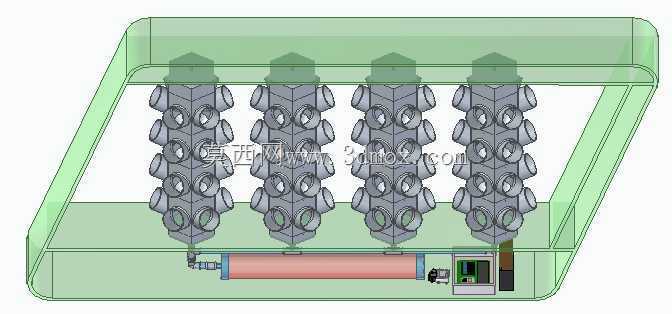

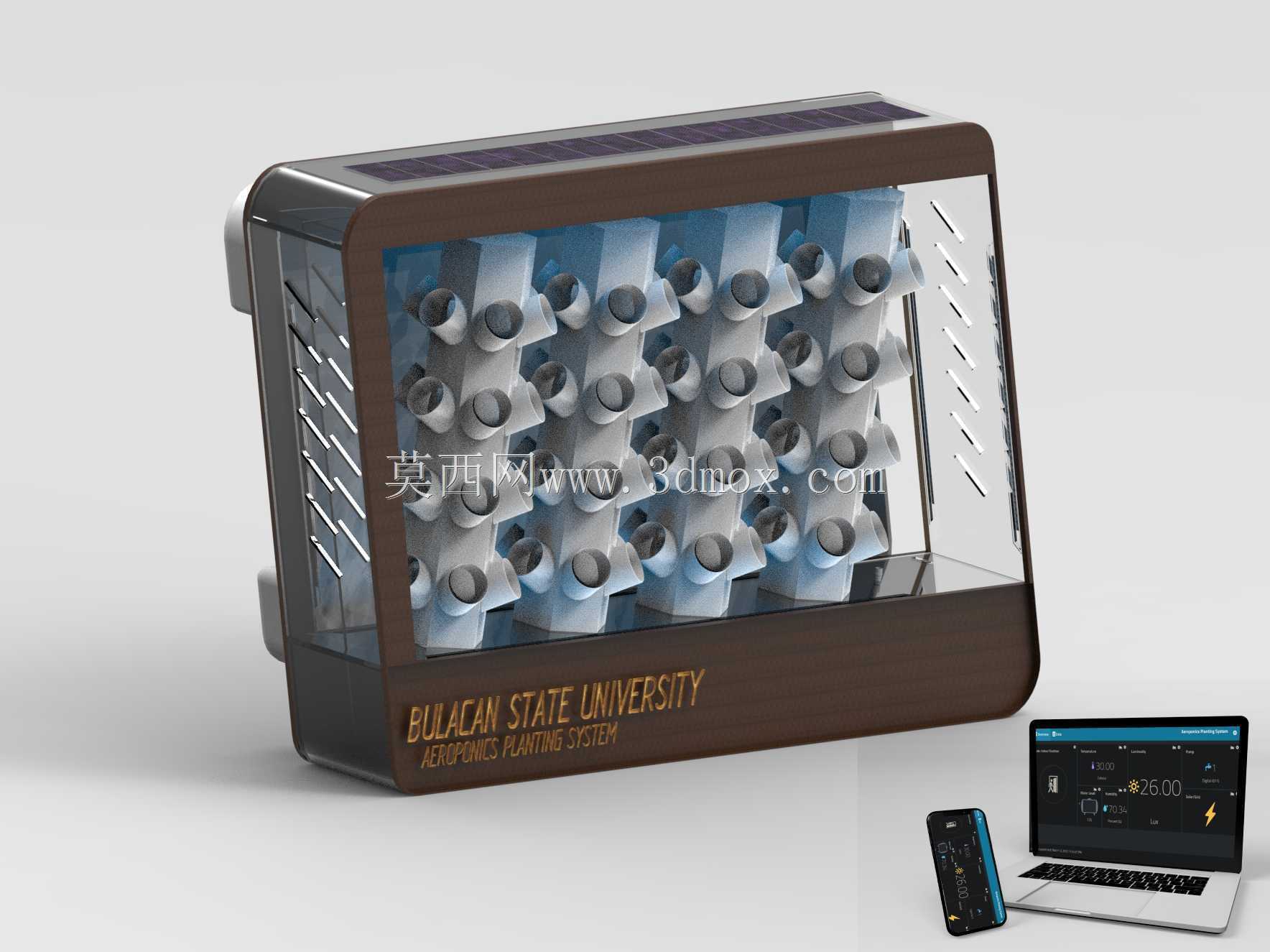

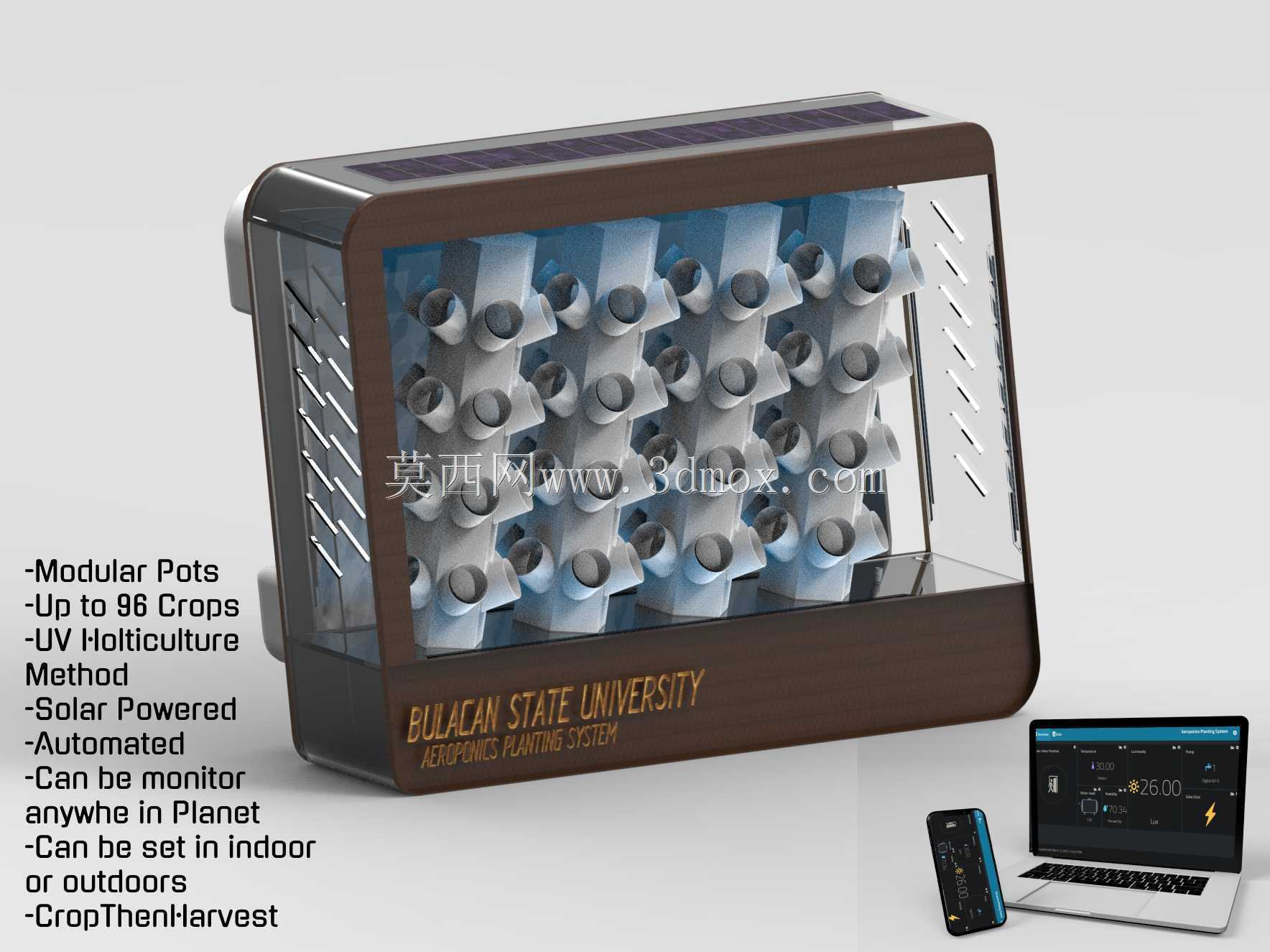

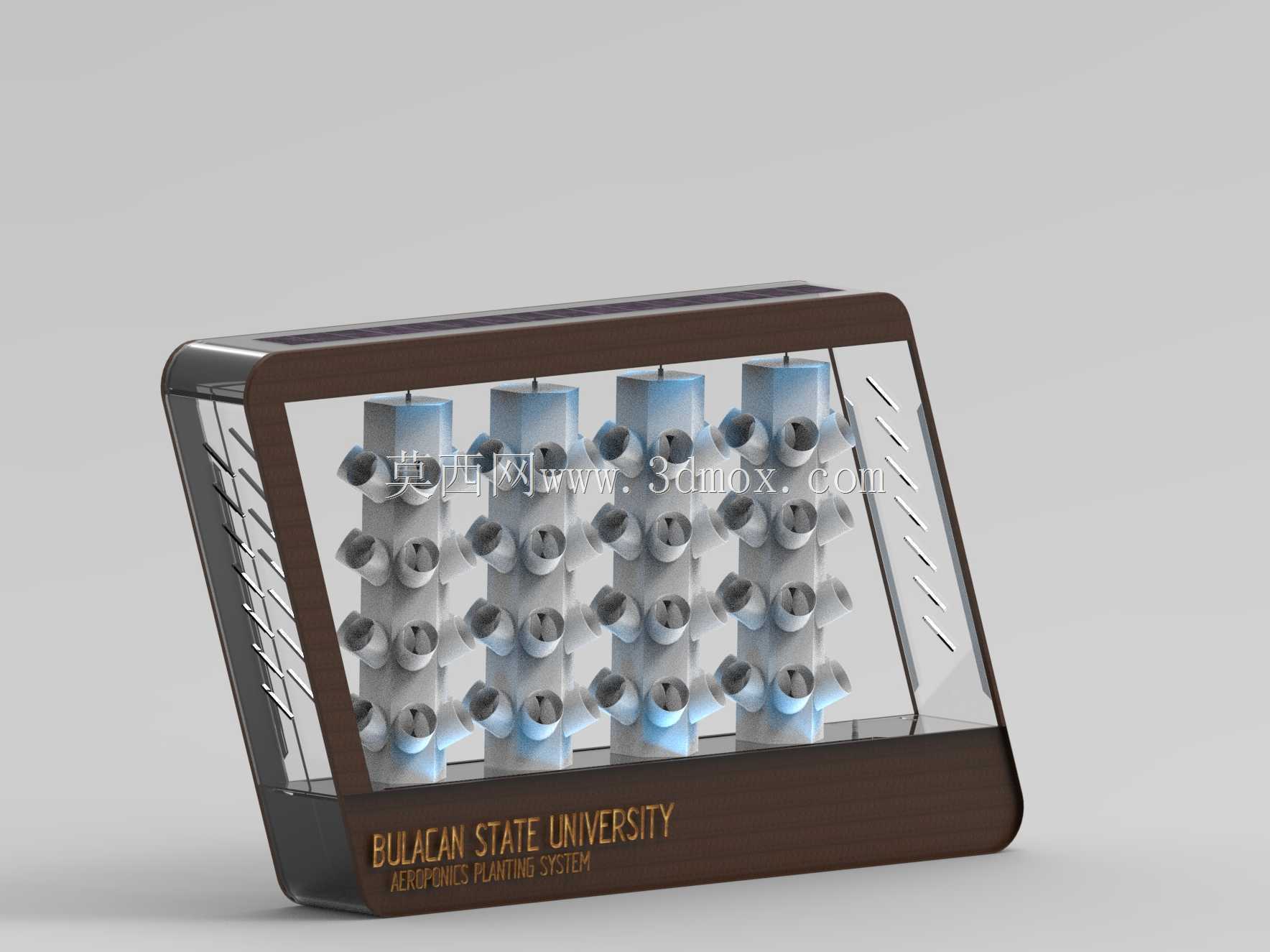

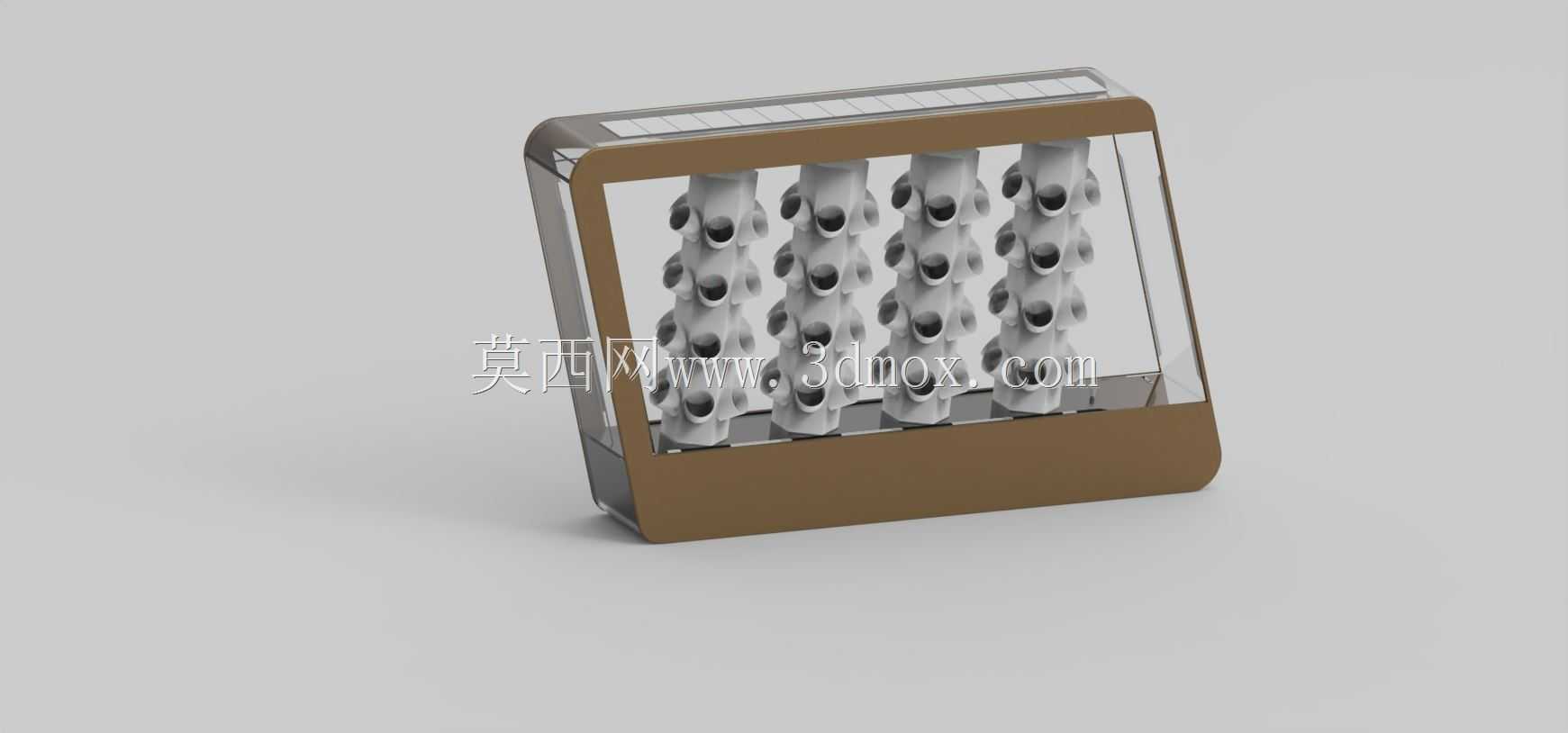

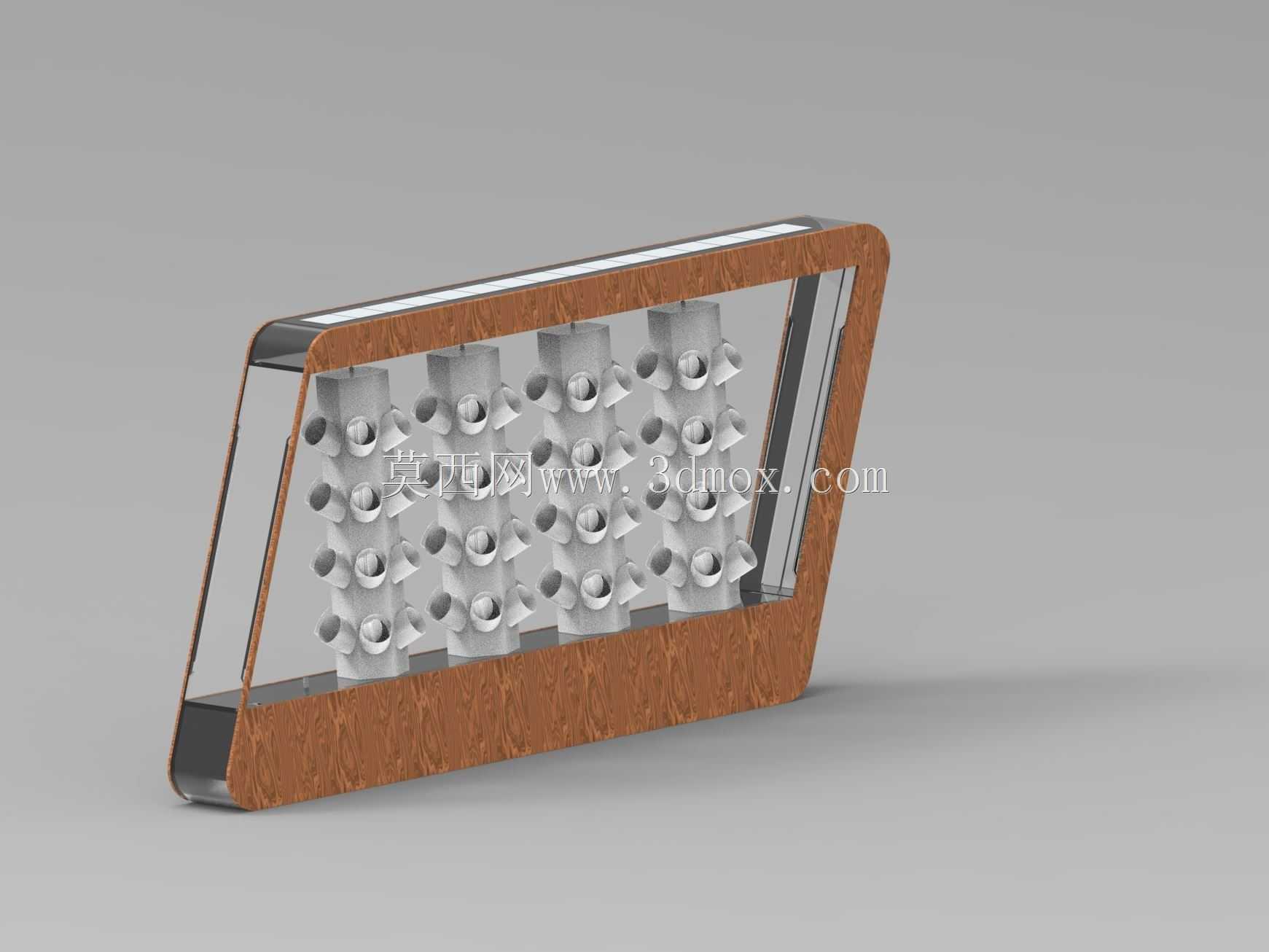

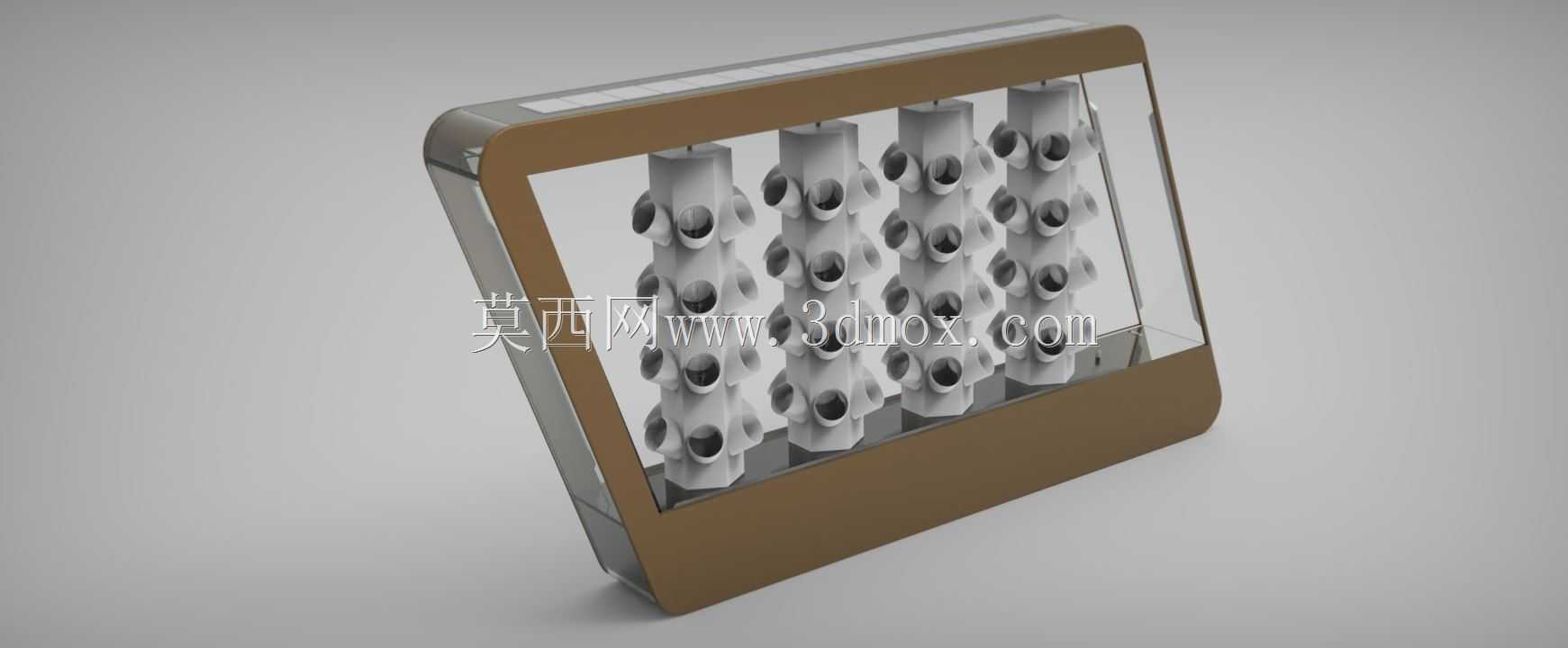

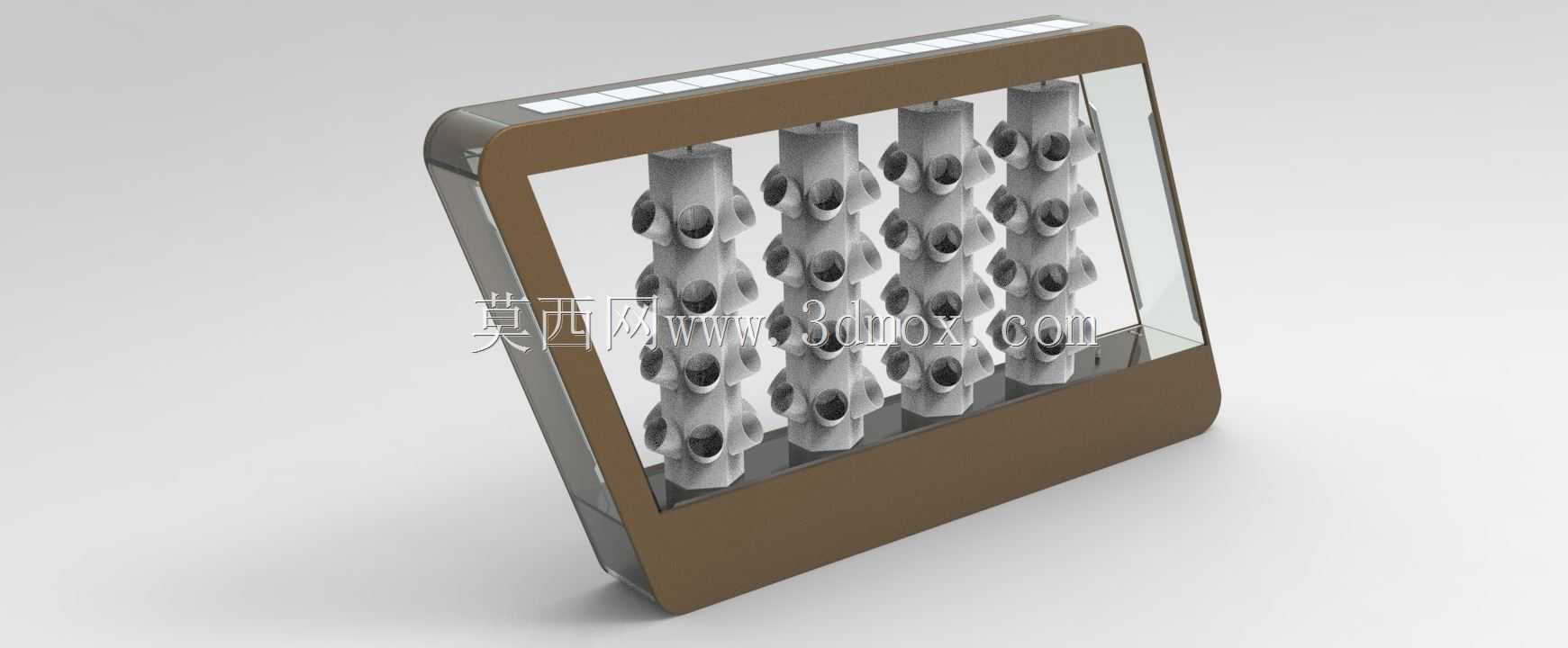

　　栽培单元集中在框架中部，四组竖向生长柱按矩阵排列，柱体表面分层预留径向定植孔，孔位沿周向与高度方向交错分布。单柱可承载多株作物，整体架体最多布置九十六个种植位，叶菜、草本植物或小型园艺作物可直接固定在定植孔内，根系向柱内空腔伸展。柱体之间保留检修与光照通道，避免叶片相互遮挡；竖向布置使地面占用面积明显小于平面栽培，适合阳台、温室、实验舱或城市农业展示区。

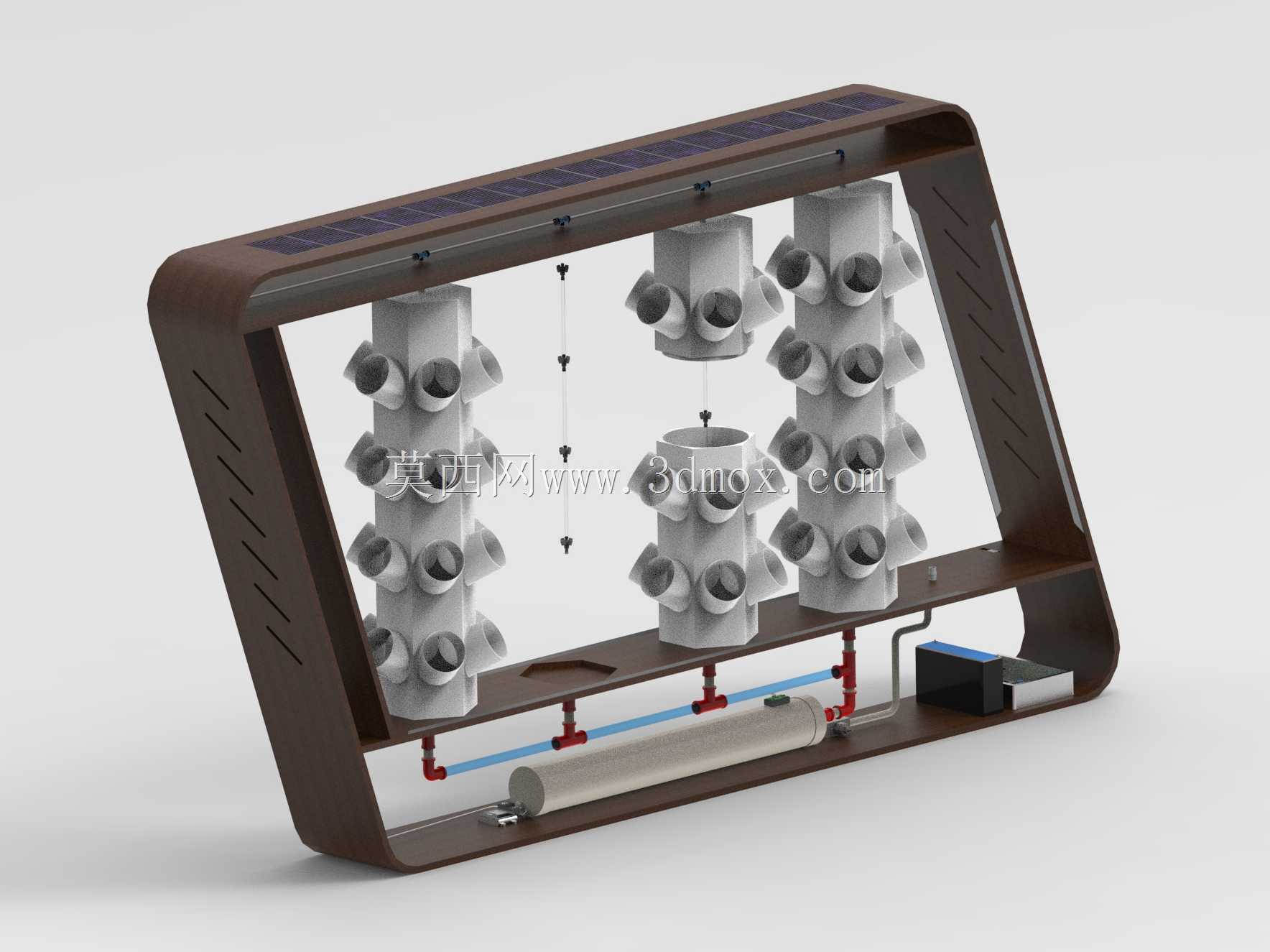

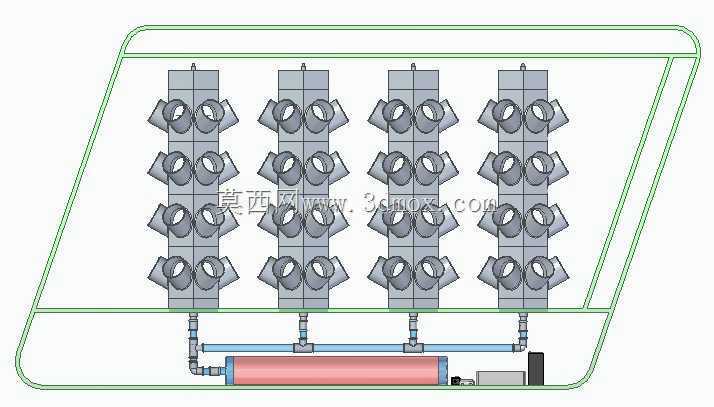

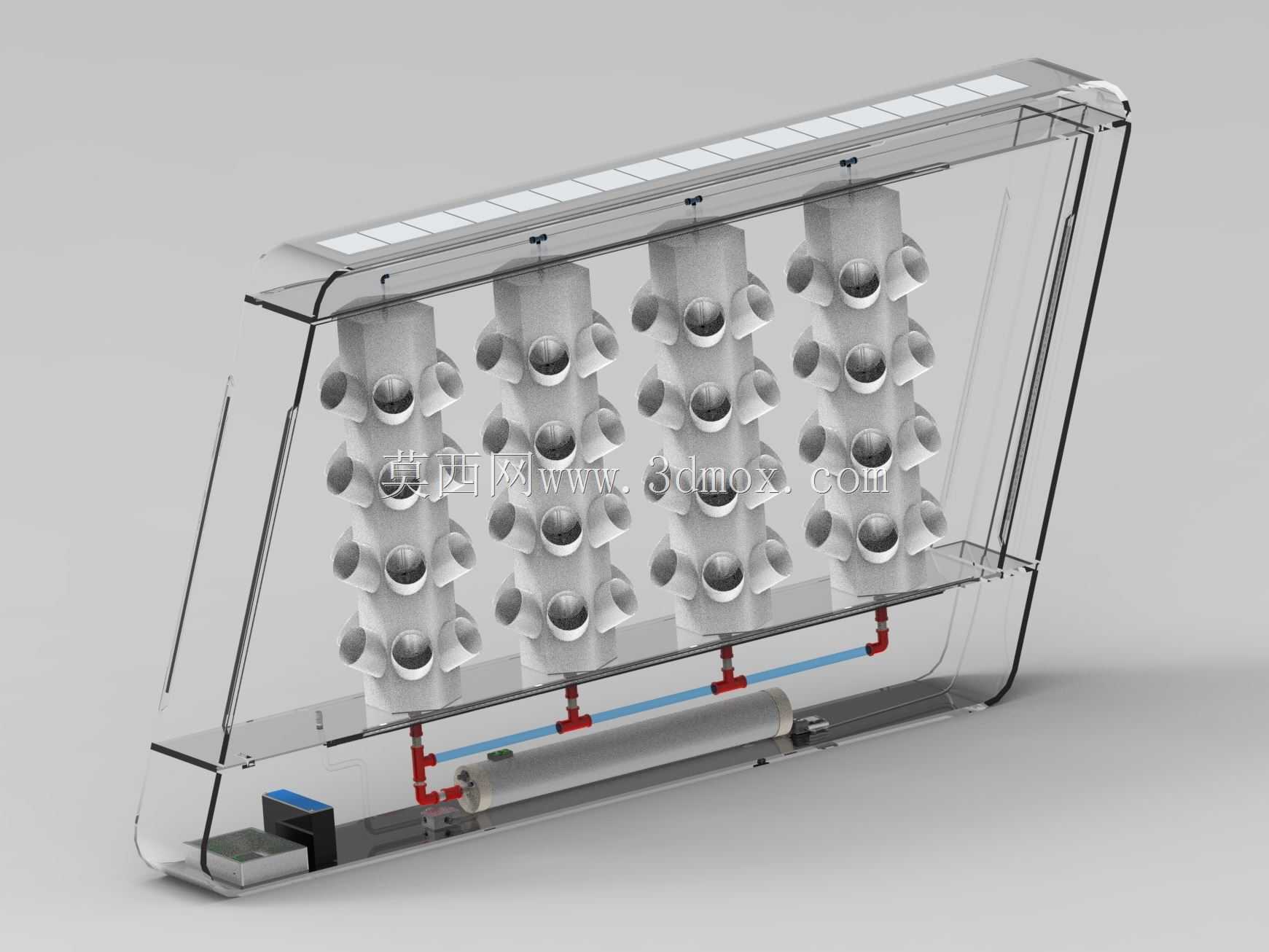

　　供液系统布置在架体底部，横向管路沿框架底边铺设，红色支管向上接入各生长柱，管路接头、弯头和固定卡件均按可拆装方式建模。营养液经底部储液筒汇集后，由泵组输送至立柱内部，再通过雾化或喷淋方式作用于根系；未被吸收的液体沿柱体内壁回流，形成闭环循环。底部还设置独立控制盒，用于容纳泵、阀和电气元件，盒体与水路保持分区，降低潮湿环境对电气部件的影响。

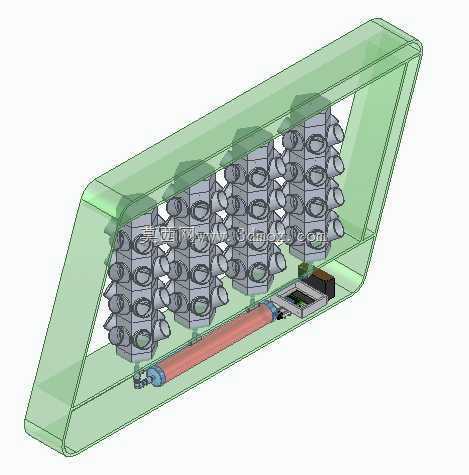

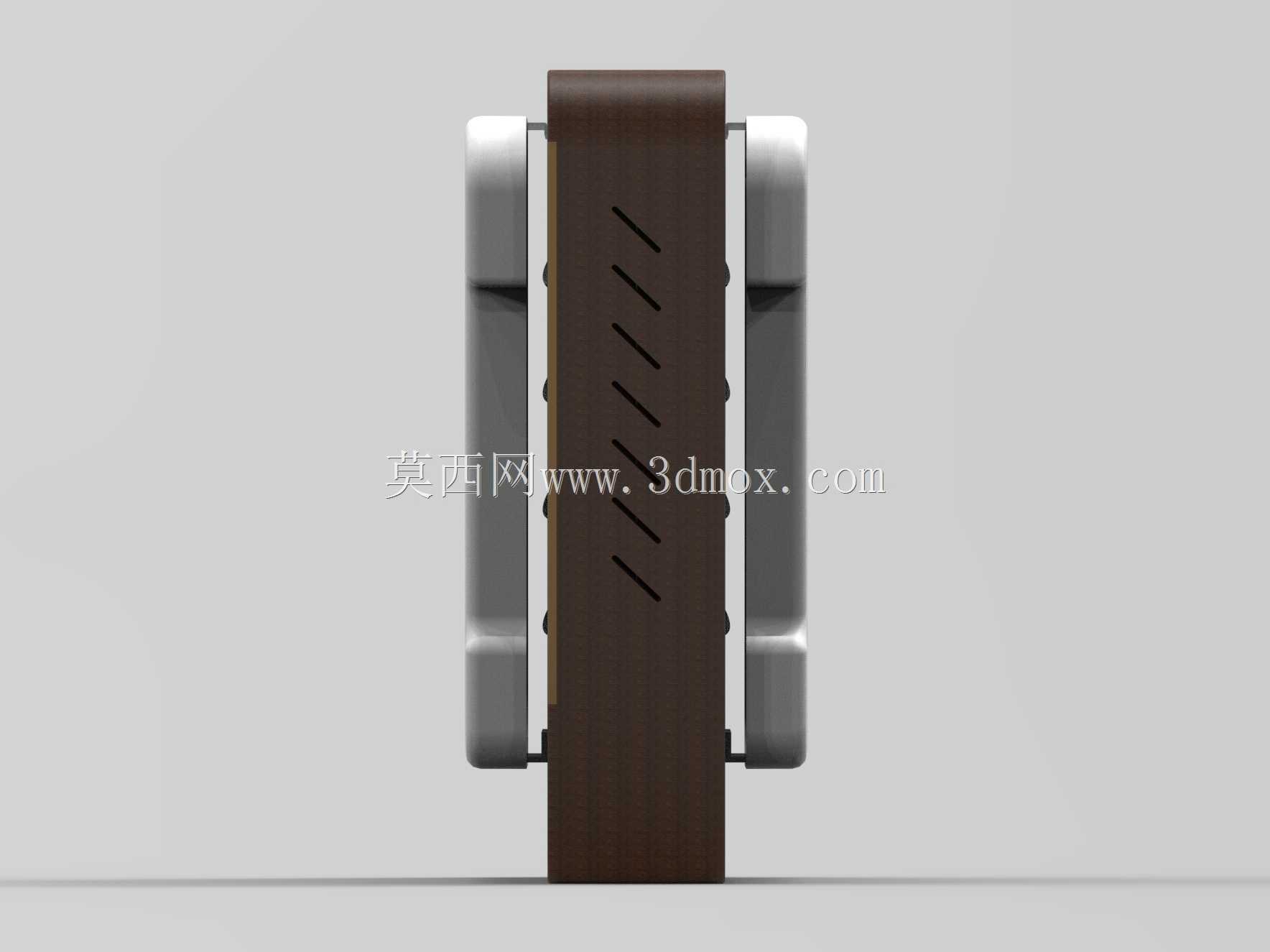

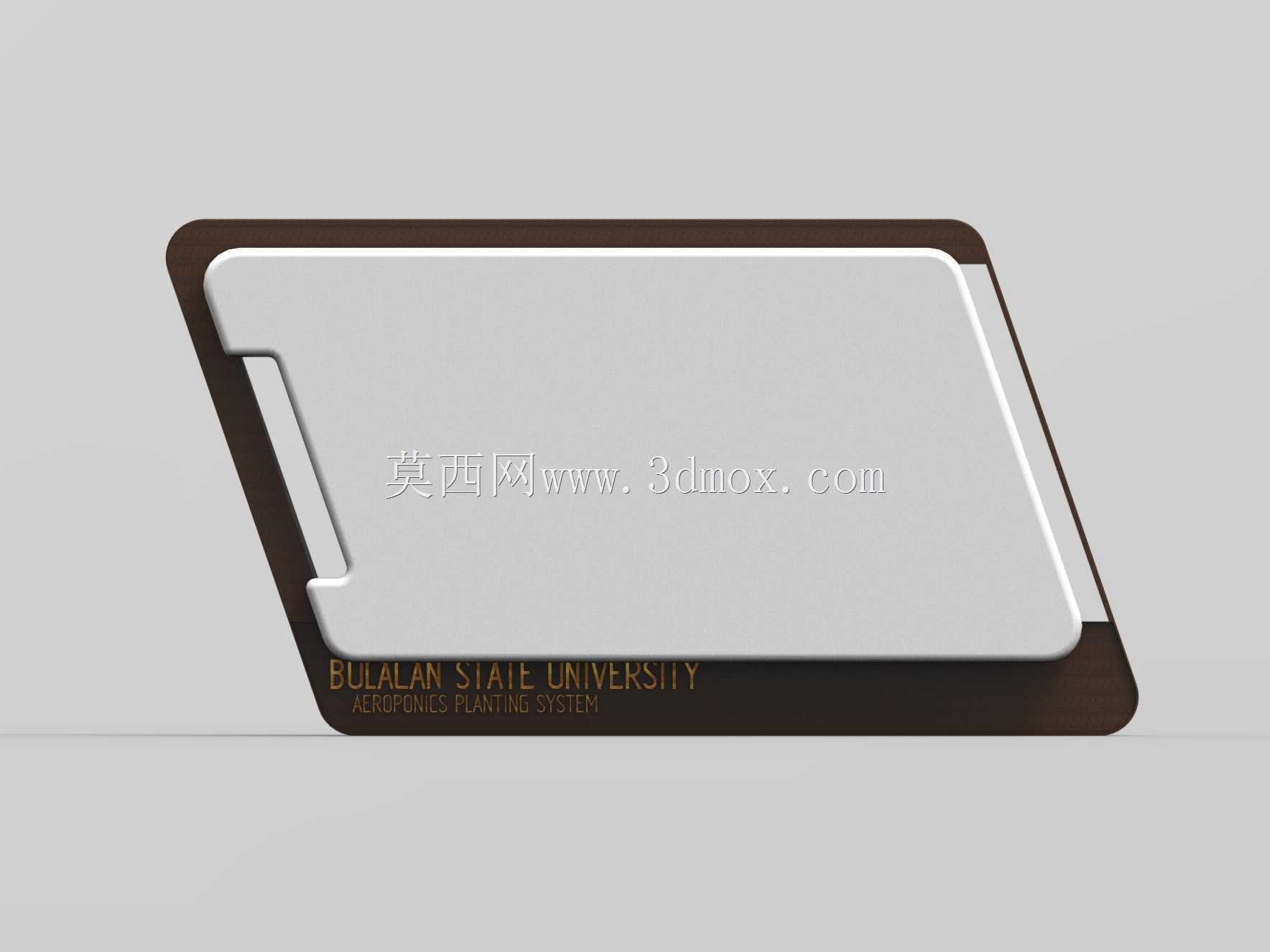

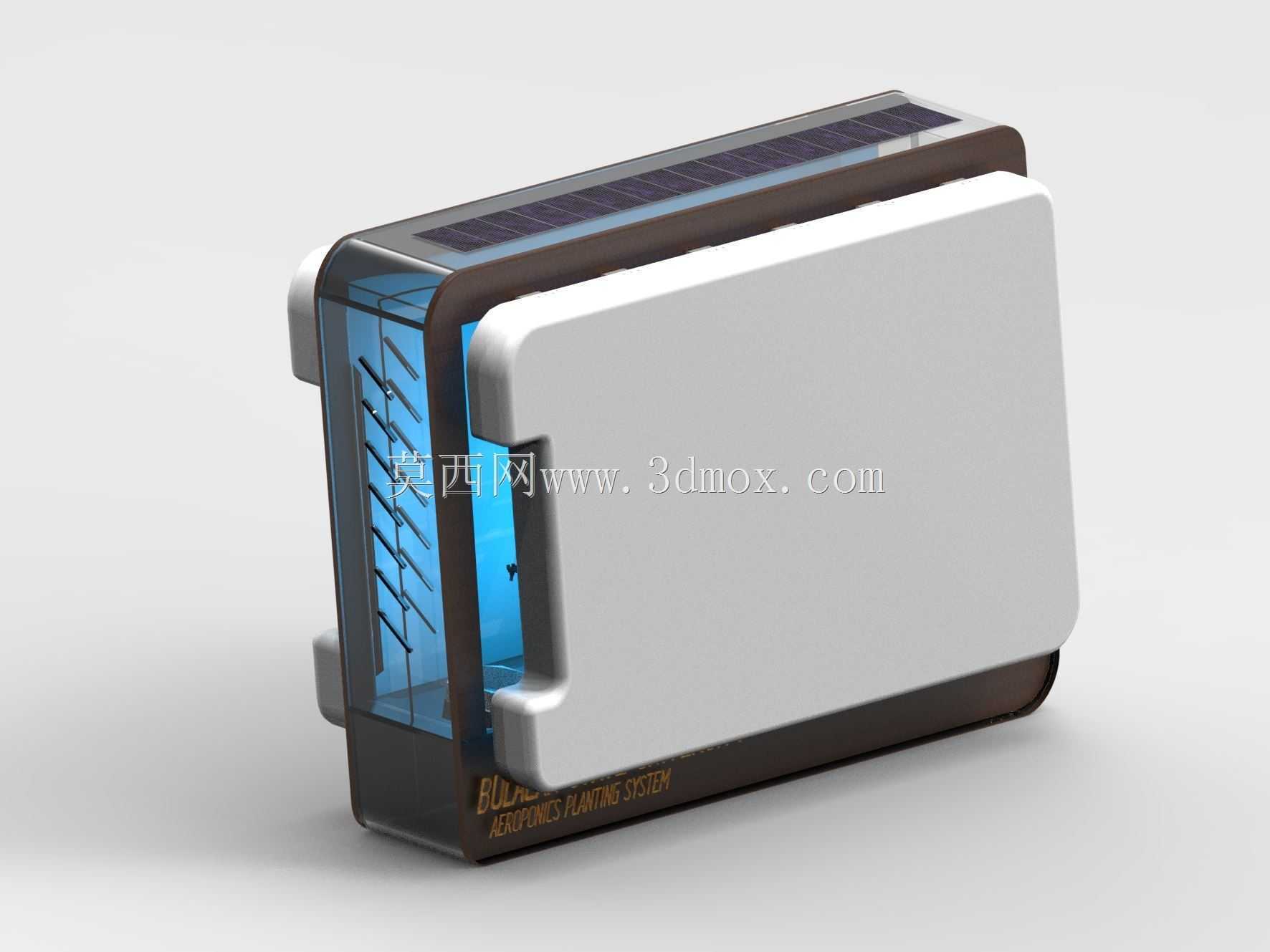

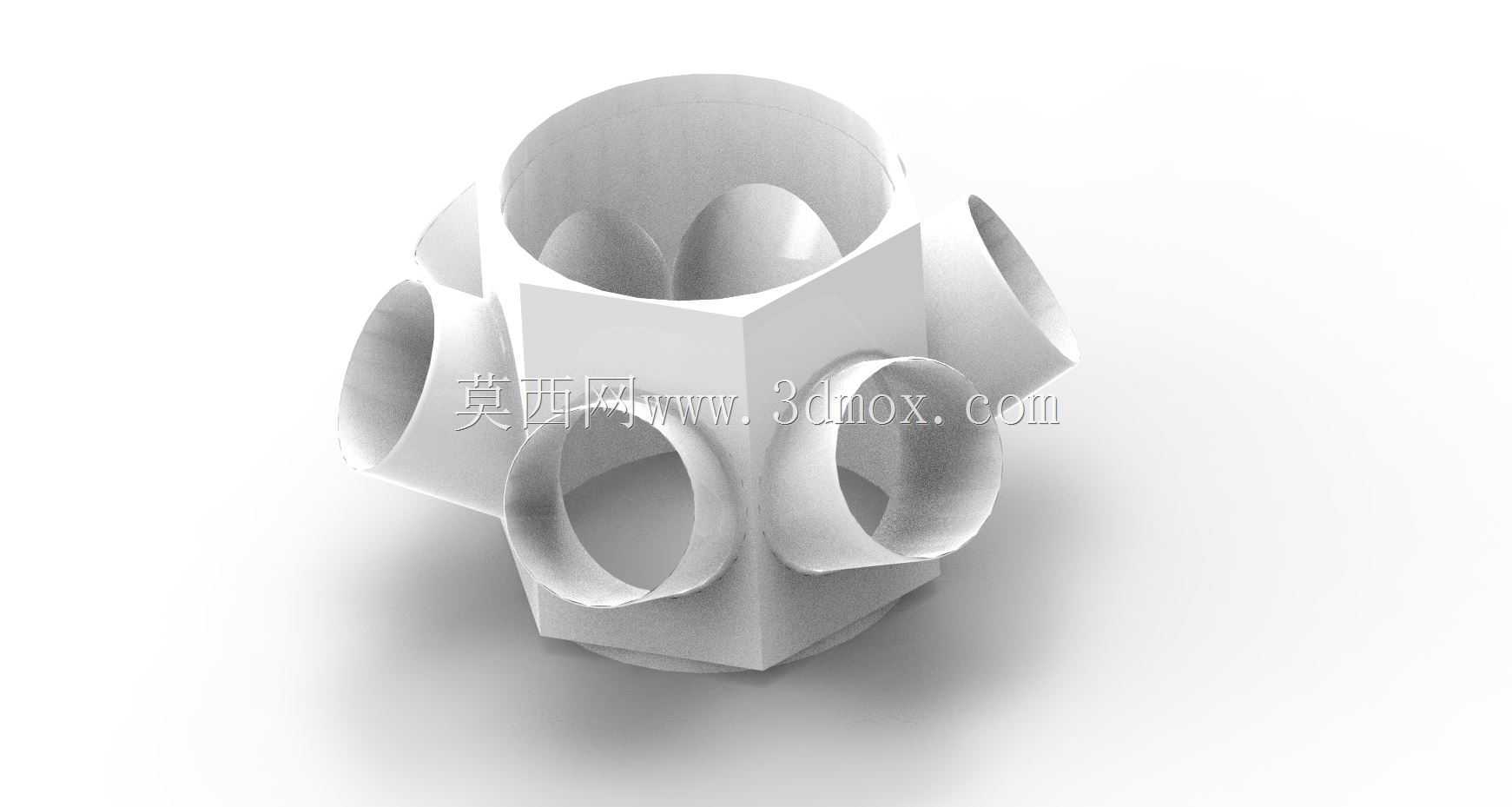

　　从建模角度看，生长柱是重复装配设计的重点：柱壳、定植杯、接口短管和顶部端盖采用统一基准，阵列后仍可单独替换，便于后期维护。框架侧板开设多条斜向散热槽，既减轻自重，也为背部电气空间提供通风路径。底部储液筒采用卧式布置，筒体轴线与架体长度方向一致，两端通过支架固定在框架下沿；这种布置能降低整机重心，同时避免筒体与立柱供液管发生干涉。

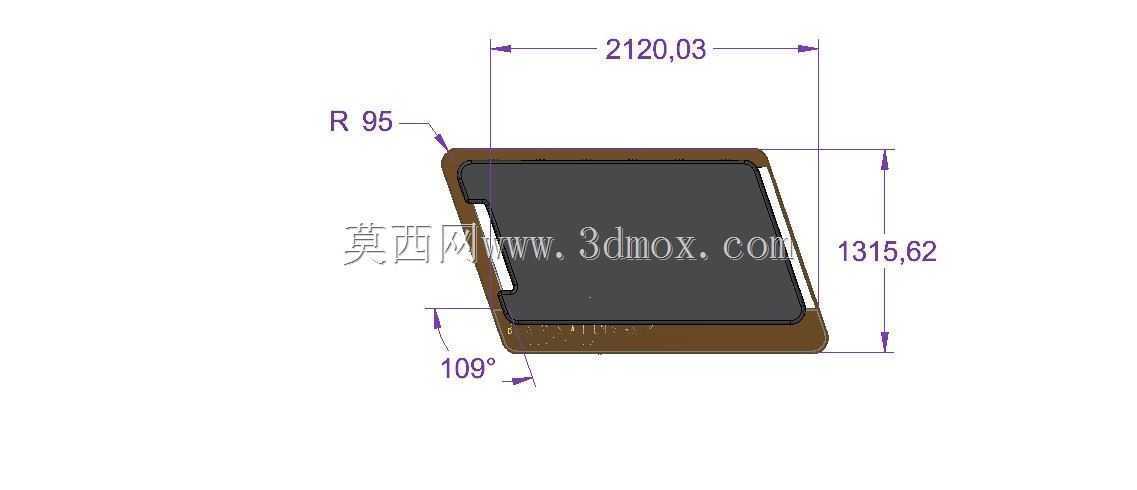

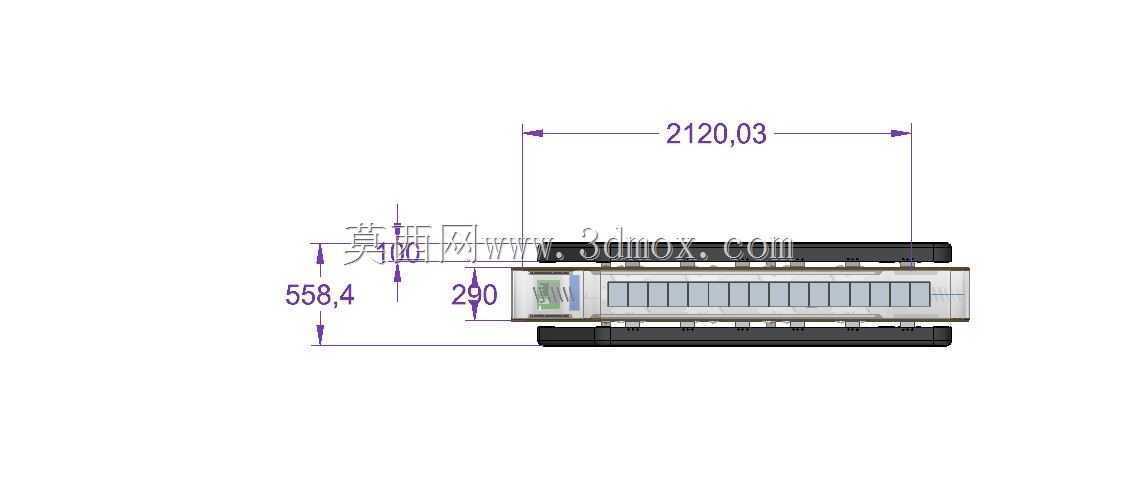

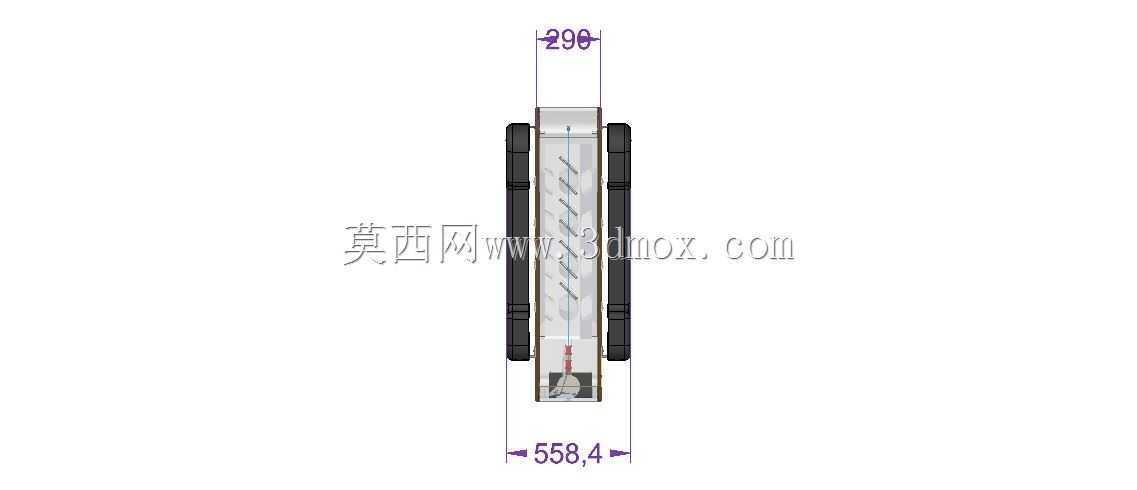

　　安装边界方面，架体宽度需要满足四组立柱并排布置以及左右操作间隙，深度方向要容纳底部储液筒、控制盒和管路转弯半径，高度则由立柱作物生长空间、顶部光伏板倾角和底部维修空间共同决定。现场放置时，框架底部应保持水平，供液管路需预留拆卸段，储液筒上方要保留加液与清洗空间。若用于室内，应在架体周围设置接水或回流防护；若用于室外，顶部光伏板与框架连接点需要承受风载，侧板和底部元件也应考虑防潮、防腐。

　　结构细节上，立柱与横梁之间采用刚性框架连接，供液支管沿框架内侧走线，避免人员操作时踩踏。定植孔的高度间距兼顾根系发育和叶片展开，周向开孔让作物围绕立柱均匀受光。顶部挂点和张紧件用于固定辅助线缆或栽培附件，中部悬垂构件可作为传感器或滴注组件的安装位。整体设计把栽培载体、循环水路、能源采集和控制收纳整合在同一机架内，既适合作为现代设施农业的小型实训装备，也可用于极端环境下自动化食物生产系统的方案验证。
