三缸发动机排气歧管总成结构

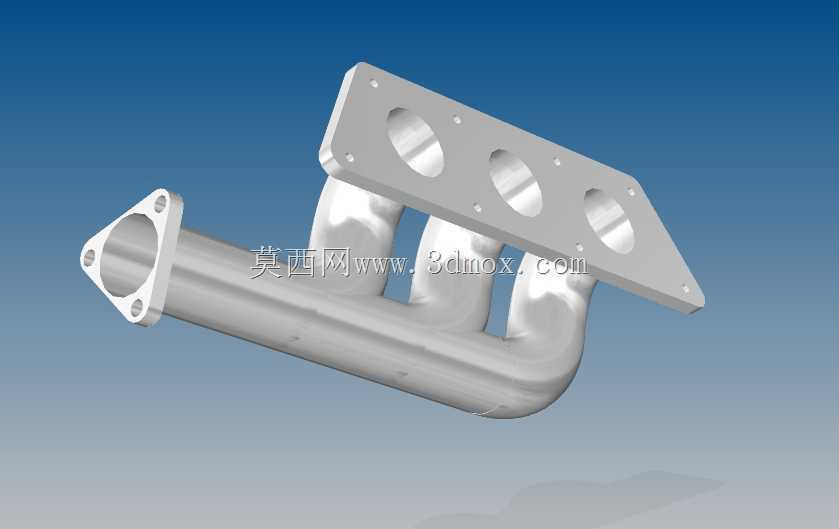

　　该结构对应小排量三缸内燃机排气侧的歧管总成，主要承担将三个气缸排出的高温脉冲废气分别汇集、整流并送入下游排气前段的任务。模型中上部为三孔气缸盖安装法兰，法兰面沿缸盖排气侧布置，三个开孔与缸盖排气道口一一对位；下部为汇总管和单出口法兰，出口端通过圆形法兰与排气前段、催化器或涡轮入口对接。整体管路采用不等长弯曲支管汇合形式，支管从缸盖法兰向下延伸后逐步并入总管，形成紧凑的排气收集通道。

　　从实际装车场景看，这类歧管多用于横置或纵置小排量三缸汽油机，也可作为教学、改装和排气系统布置验证中的参考结构。发动机舱内排气侧空间通常受防火墙、悬置、线束、隔热罩和转向部件限制，因此歧管外形不能只按流道理想形态展开，还必须在管路曲率、法兰位置、支管间距和外部避让之间取得平衡。模型呈现的法兰带有多个安装孔，孔位围绕气道分布，用于保证螺栓压紧力均匀，降低密封面局部翘曲和废气泄漏风险。出口法兰同样保留螺栓连接界面，便于与下游管路形成可拆卸连接。

　　结构设计上，三缸机的点火间隔和排气脉冲顺序决定了歧管不能简单采用等距直连。支管弯曲段需要兼顾气流转向损失与缸间干扰：曲率过小会造成局部流速突变和背压升高，曲率过大则会增加外形包络，给发动机舱布置带来困难。图中三支管在汇入总管前保持相对独立的通道，再以平滑过渡方式合流，这种处理有利于减少各缸排气相互冲击，也便于在后续工程设计中根据目标功率、扭矩区间和排放路线调整管长、管径与汇合角。

　　安装边界方面，缸盖法兰面是首要基准。建模时应以三个排气道口中心距、法兰密封面轮廓和螺栓孔位置作为固定约束，再向下建立支管中心线。出口法兰的中心高、朝向和端面角度需要与下游排气系统接口匹配，否则整车装配时会出现管路强行对位、密封面偏压或热态位移受限。歧管外侧还应预留隔热罩、氧传感器、紧固工具和热膨胀间隙；若用于增压机型，汇合后出口位置还要考虑涡轮机壳入口方位、放气机构和冷却液管路的空间关系。

　　外形细节上，法兰板厚度、安装孔沉台、管口圆角和弯管过渡区均影响工艺可行性。薄壁弯管在实际产品中可采用冲压半壳焊接、砂型铸造或不锈钢弯管焊接等方案，不同工艺会带来不同的壁厚分布、热容量和表面质量要求。模型中支管与法兰连接处呈现连续过渡，可降低应力集中；总管末端扩口与圆形法兰相接，便于密封垫压紧并传递排气流。对于工程使用者而言，该结构可用于检查排气侧装配关系、讨论歧管成型工艺、校核接口位置，也可作为排气系统课程设计和发动机周边布置分析的直观对象。
