布拉莫斯超音速巡航导弹结构数模

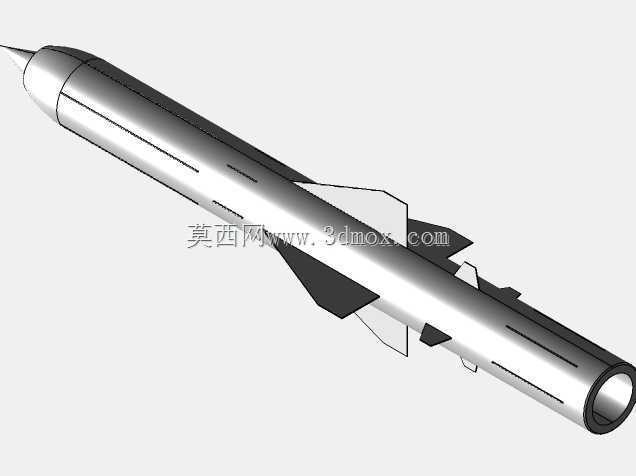

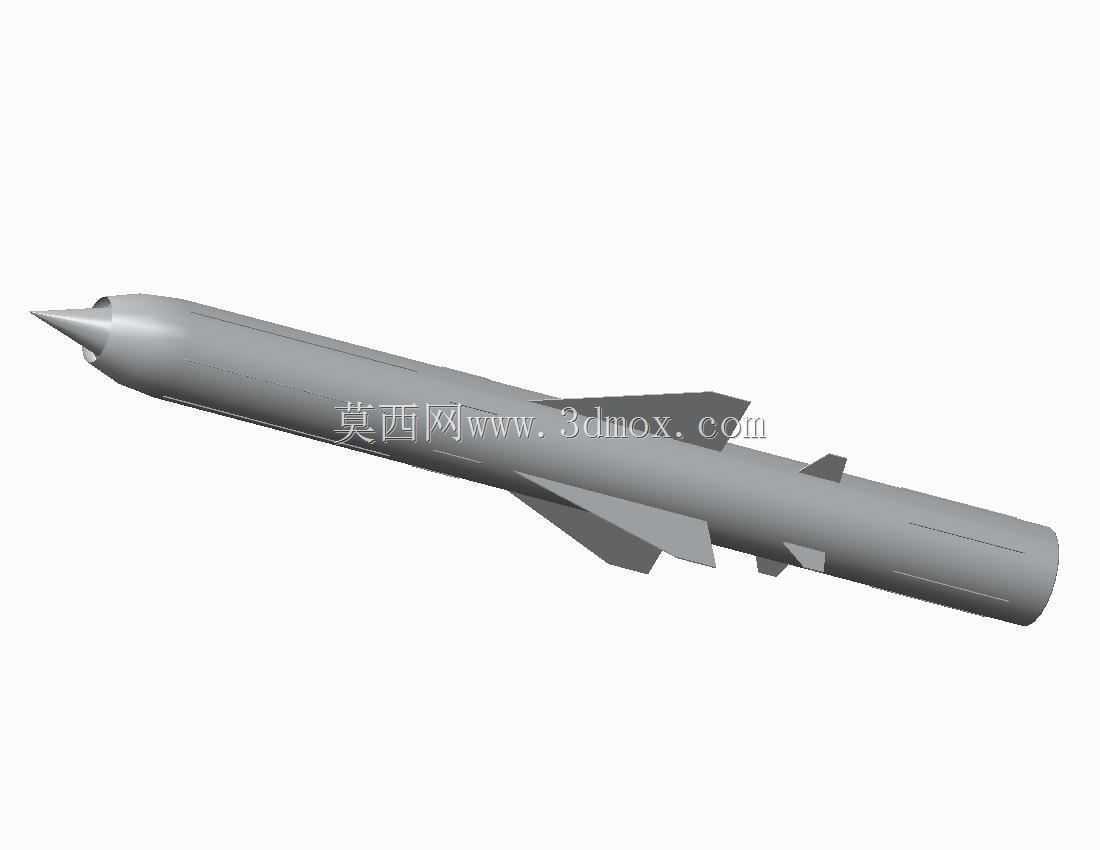

　　该三维数模围绕短程冲压喷气式超音速巡航导弹的总体外形展开，主体呈现长圆柱弹身、尖锥形头部、进气整流结构以及尾部稳定翼面。建模时没有把弹体简单处理成等直径圆筒，而是沿轴向区分了头部压缩段、进气过渡段、中部设备舱段、燃料与动力舱段以及后体收敛段，各段之间通过连续曲面衔接，便于后续进行气动外形校核、舱段布置讨论和展示级装配。

　　从工程使用场景看，这类弹体结构数模常用于防务装备原理展示、航空航天教学、发射平台适配分析以及概念方案评审。弹体头部的尖锥造型直接关系到高速飞行时的激波位置和阻力水平，模型中将锥面与圆柱段平滑过渡，能够直观反映超音速来流条件下前体压缩的基本形态。头部附近的进气结构采用中心体与外罩组合的方式表达，冲压发动机在高速飞行时依靠来流减速增压，进气道捕获气流的位置、唇口轮廓和中心锥形态都会影响总压恢复与稳定工作范围，因此数模保留了这些关键外特征，而不是仅做封闭弹头。

　　弹身中段为主要承载与设备布置区域，圆柱外形有利于控制横截面积，也便于在内部串联制导组件、战斗部、燃料箱、伺服机构和动力系统。虽然该模型侧重外部结构，但外形比例已经为内部舱段划分提供了边界：前段可安排导引与控制设备，中段适合布置有效载荷及燃料，后段则需要为冲压发动机燃烧室、喷管和作动机构预留空间。实际设计中，这些舱段并非按视觉长度随意切分，而要同时满足质心控制、管路走向、电气连接、维护口盖位置以及热防护要求。

　　尾段和翼面是模型中另一个重点。数模表现了多片稳定翼与控制面，翼面沿弹身周向布置，根部与圆柱壁面形成贴合过渡。高速巡航导弹对翼面面积较为敏感，翼面过大虽然能增加稳定裕度，却会带来阻力和雷达特征增加；翼面过小则可能降低姿态控制能力。该外形采用较小而薄的翼面组合，符合超音速飞行器减少迎风阻力、依靠弹身本身提供部分升力的设计思路。尾翼附近还需要考虑舵机安装、转轴轴线、翼面折叠间隙以及发射筒包容尺寸，若后续进入详细设计，可在现有翼根曲面上继续切分舵面、铰链和作动器舱。

　　安装边界方面，弹体最大外径决定了发射箱、发射架导轨和载具挂点的包容空间；头部锥段长度影响装填时前支撑点位置，尾部翼面展长则决定发射筒内是否需要折叠机构或侧向限位。模型中翼面与弹体轴线保持明确的相对角度，便于检查运输状态、起竖状态和离轨初始状态下的干涉情况。对于舰载、车载或空射平台，还需结合挂耳位置、发射冲击力传递路径和尾喷流安全距离进行复核；当前数模虽未展开挂架细节，但圆柱后体、翼面布局和尾部端面已经给出了适配设计的主要参考。

　　建模思路上，整体适合采用旋转体基础曲面加翼面拉伸成型的方式构建：先以轴线为基准建立弹身母线，控制头部锥角、圆柱直径和后体收缩关系；再依据周向方位角建立各翼面的基准平面，绘制翼型轮廓并与弹身求交，保证根部曲面连续；进气中心体和唇口则单独建立旋转特征，最后统一处理接缝、倒角和外观层级。这样得到的模型结构清晰，既能用于外观渲染，也能作为进一步划分内部骨架、蒙皮、舱段法兰和连接接头的基础。

　　在结构分析层面，该外形可支持外部流场域建立、质心与转动惯量初步估算、发射包线检查以及三维装配演示。弹体长细比较大，高速飞行时气动加热、弹性变形和舵面载荷都不可忽略；圆柱壁面在内部增压和弯曲载荷作用下，需要通过隔框、纵梁和舱段连接环提高刚度。翼根区域是载荷传入弹身的关键部位，详细设计时应关注局部加厚、紧固件布置和热应力释放。数模通过完整保留弹体、进气装置和翼面的空间关系，为这些后续工程分析提供了直观而连续的几何依据。
