骨传导蓝牙免提耳机外观结构设计

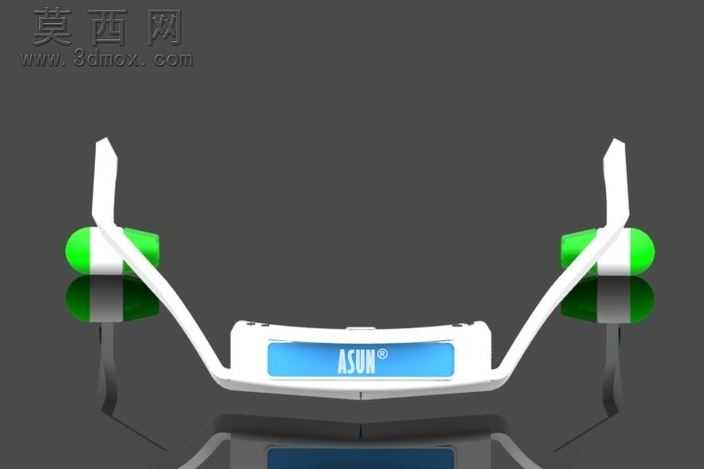

本作品为骨传导式蓝牙免提耳机的三维设计方案，建模阶段依托CATIA平台完成全参数化结构搭建，首先通过草绘勾勒后挂颈架的流畅弧形轮廓，精准匹配人体颈肩部位的贴合弧度，对架体的弯折过渡区域做连续曲率处理，避免生硬棱角带来的佩戴异物感，同时保证架体自身的结构弹性，适配不同颈围的使用需求。两侧发声单元模块采用分层建模逻辑，外层为高饱和度绿色软胶包裹层，模拟亲肤硅胶的接触质感，中层设置白色硬质支撑壳体衔接后挂架与发声端，保证单元位置的稳定性，发声单元朝向贴合颧骨位置的角度经过反复参数调整，确保骨传导振子的传声效率最优。中部控制模块做一体化曲面整合，正面预留品牌标识的内嵌安装位，模块边缘做圆角收边处理，避免剐蹭衣物，模块内部预留蓝牙主板、电池、按键的装配空腔，各腔体之间设置定位卡扣结构，方便生产阶段的组装工序。渲染阶段采用深色反光背景突出产品主体，材质编辑上区分不同部件的质感差异：后挂架与中部壳体采用哑光白硬质塑料材质，调整粗糙度参数模拟细腻磨砂触感，两侧软胶层设置半透明柔化质感，还原硅胶材质的亲肤视觉效果，中部标识区域做亮面蓝色金属质感处理，提升产品的视觉辨识度，同时在部件下方添加柔和倒影，增强画面的空间层次感。设计思路上围绕免提通话与音频播放的核心功能，将控制按键与状态提示灯集成在中部模块，避免在发声单元区域设置多余结构影响佩戴舒适度，整体结构无多余外露部件，兼顾日常运动场景的佩戴稳固性与外观简约性，发声单元与后挂架的衔接处做可微调角度的转轴结构预留，允许用户根据自身脸型小幅调整单元位置，提升佩戴适配性，同时整体模型预留了STL格式的3D打印适配结构，方便后续手板验证环节的快速制作，各部件的壁厚均按照消费电子类产品的生产标准设置，保证注塑生产环节的工艺可行性，避免出现壁厚不均导致的缩水、变形问题。
