火箭栅格翼气动承力结构设计

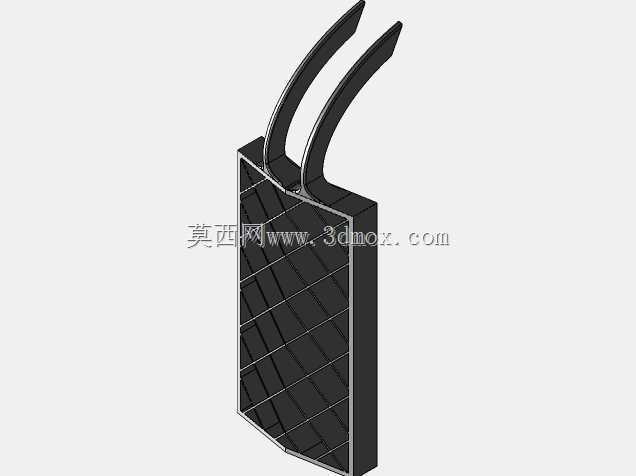

　　栅格翼是运载火箭、可重复使用返回器与高速飞行器上常用的一种特殊气动稳定与控制面，和传统平板翼不同，它由众多薄筋条在翼面内交叉排布，形成密集的格栅通道，升力特性、铰链力矩特性和大迎角稳定性都有明显区别。本结构在三维建模时先从飞行器尾部的安装边界出发，确定栅格翼展开后的外轮廓、根部铰接位置以及与箭体壁板之间的避让间隙，再反向布置内部格栅，避免翼面转动时与尾段壳体、喷管延伸段或相邻伺服部件发生干涉。

　　从实际使用场景看，栅格翼通常在火箭起飞段处于折叠贴箭状态，以减小轴向尺寸和上升段阻力；当一级完成分离、返回段需要姿态稳定时，翼面绕根部铰链向外展开，形成大面积稳定气动面。它的核心用途不是提供常规巡航升力，而是在低速、大迎角和复杂分离流场下提供较强的法向力，并把气动载荷通过根部接头传递给箭体承力舱段。由于格栅把整片翼分割成许多小尺寸升力面，单个栅格壁的弦长较短，气流在通道内更容易保持附着，因此在大迎角下失速更缓和，这对无动力返航、垂直着陆前的姿态保持尤其关键。

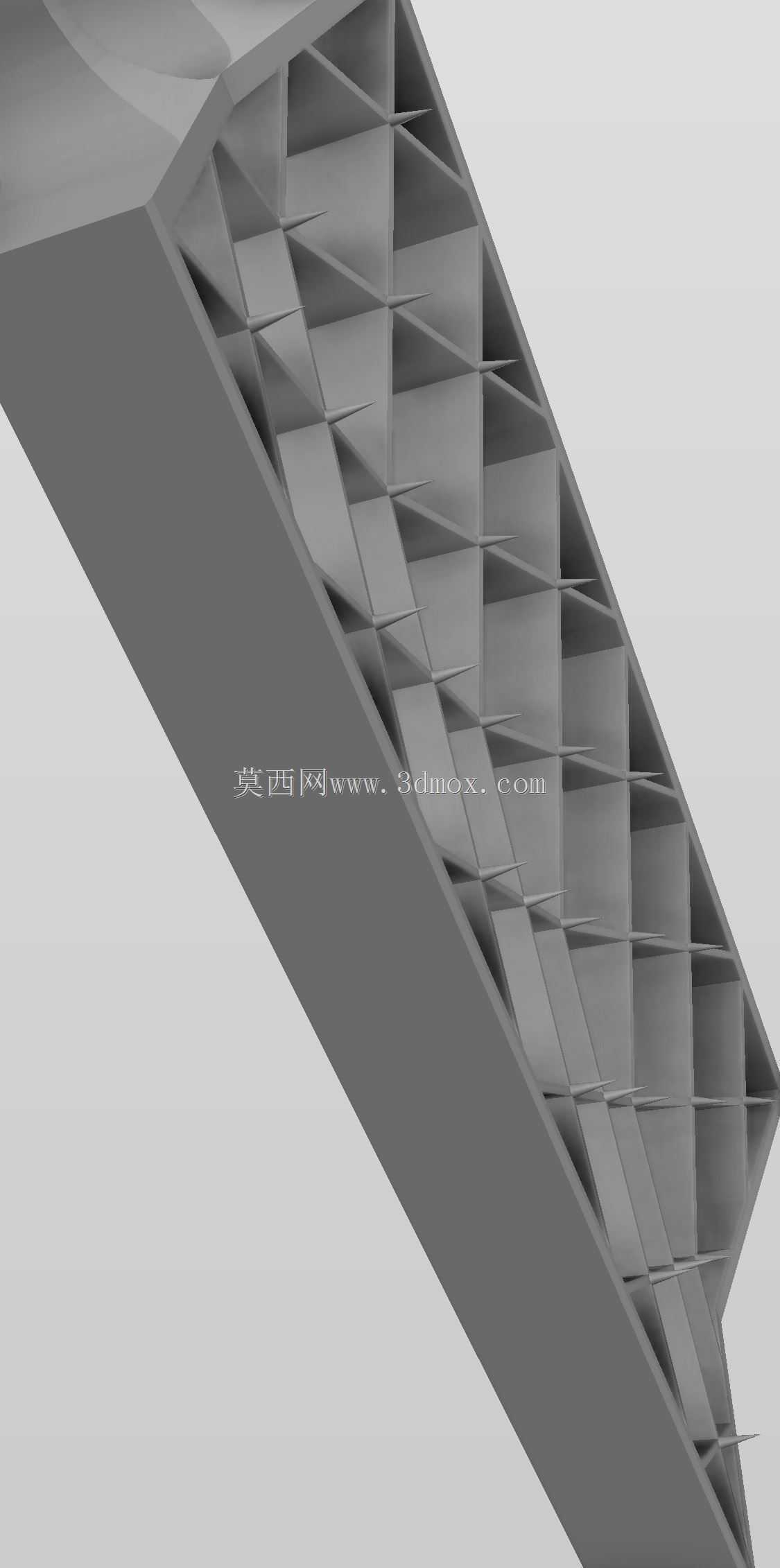

　　建模过程中，翼面主体采用薄壁盒段加内部纵横筋的方式组织几何。外框承担周边弯曲和扭转载荷，内部斜向、纵向筋条既构成气动通道，也充当加强肋。筋条间距不能只按视觉比例确定，需要结合栅格壁弦长、翼面厚度和预期马赫数范围权衡：间距过小，通道内摩擦阻力和制造重量上升；间距过大，栅格翼的大迎角增稳效果减弱，单片格栅壁的柔性变形也会增大。模型中对筋条交叉位置进行了连续过渡处理，使载荷能够在节点处双向传递，而不是形成简单相交的孤立薄片。

　　根部区域是整个结构的设计重点。展开后的栅格翼承受气动压差、抖振和制动减速带来的复合载荷，根部接头需要同时传递弯矩、剪力和扭矩。几何处理上，翼盒根部向铰接座方向逐渐加厚，侧壁与端框之间设置圆角过渡，降低尖角处的应力集中。铰链轴线位置并非随意放在翼根边缘，而要结合展开轨迹、折叠包络和气动压心位置确定；轴线过于靠外会占用箭体表面空间，过于靠内则可能限制翼面转角，并使展开机构承受更高的力矩。

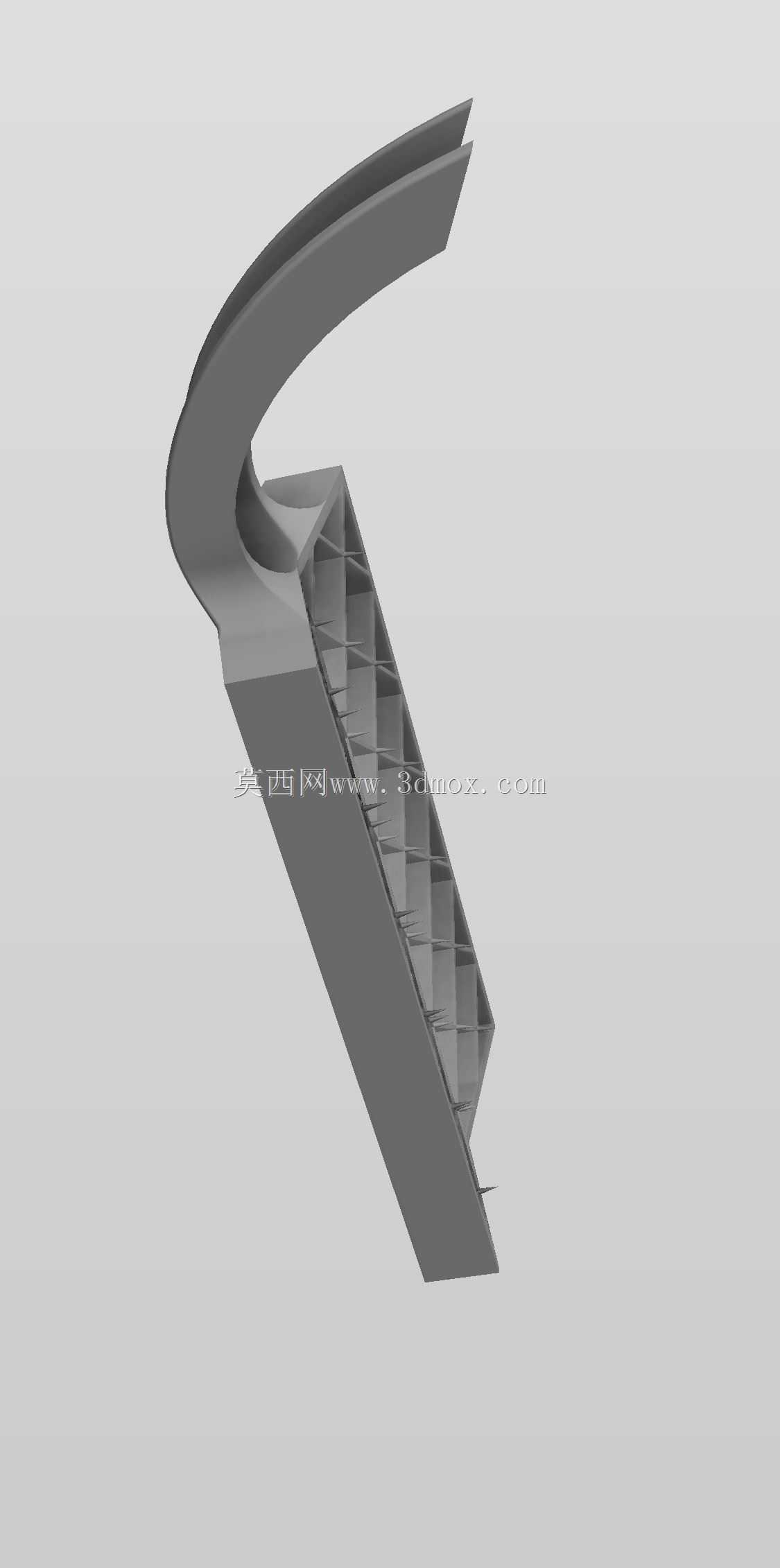

　　外形尺寸方面，栅格翼高度、宽度和厚度需要与箭体尾段直径匹配。折叠状态下，翼面应收纳在尾段外轮廓附近，突出量控制在运输、起竖和发射台避让允许范围内；展开状态下，两片或多片翼面之间应保留足够周向夹角，使各个翼面产生的稳定力矩相互协调。模型中向上延伸的弧形支臂对应折叠、展开或连接机构的运动空间，其曲率不仅考虑外观走向，更要保证翼面从贴体位置旋转到工作位置时不切割箭体蒙皮，也不与尾部防热层、管路支架发生碰撞。

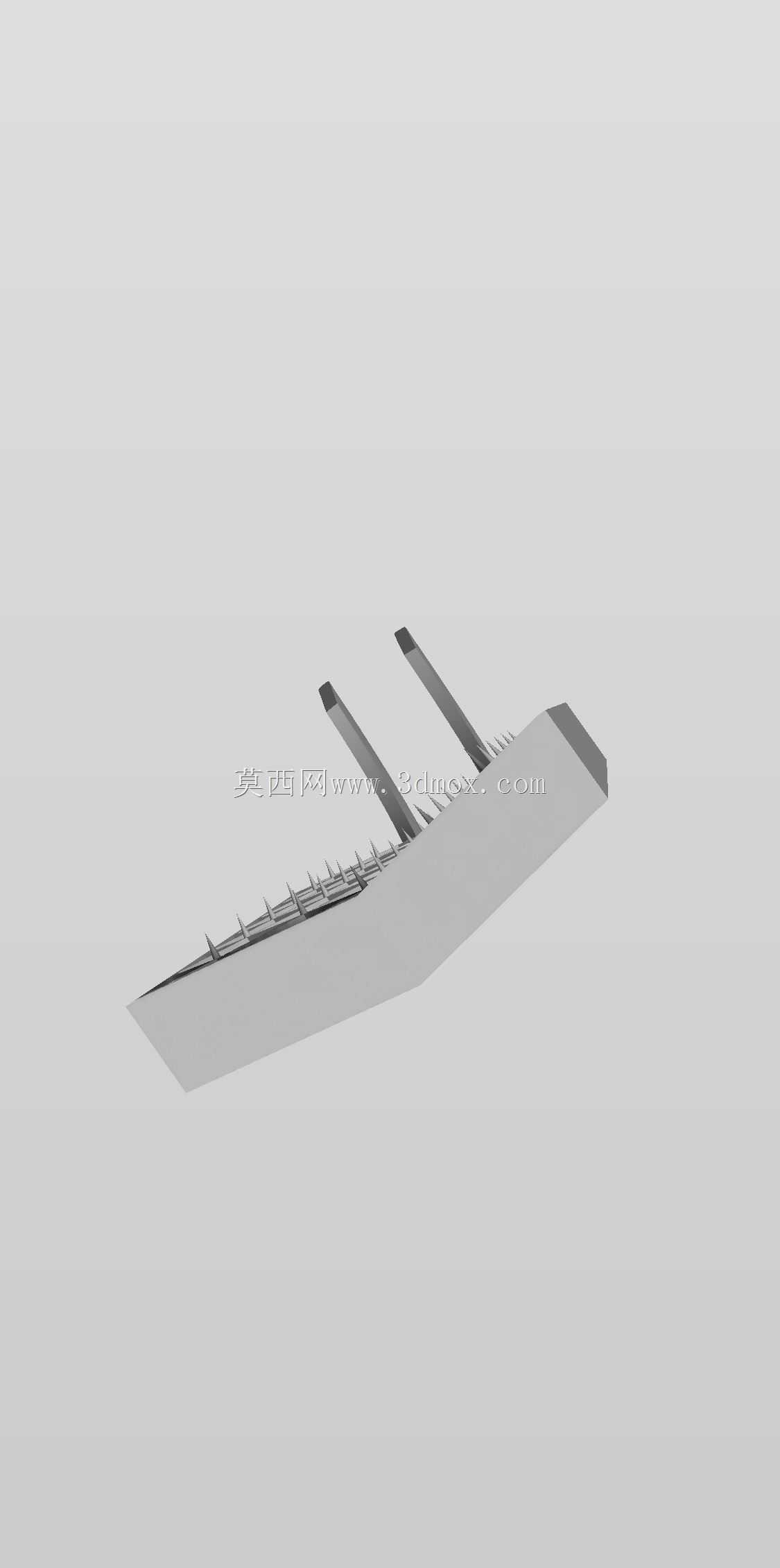

　　针对斜冲击载荷，结构在格栅前缘和翼框迎风格栅处保留了针状或细分承力结构的建模思路。高速来流并非总是沿翼弦方向作用，返回段减速、姿态摆动和侧风干扰都会让气流以斜角扫过栅格通道。前缘若采用生硬直角，局部高压和涡流分离会更明显；通过适当圆角、斜切和局部加厚，可以把冲击压力分散到相邻筋条，再传递到外框和根部接头。这里的圆角不是单纯工艺倒角，而是应力流重构的一部分：它让薄壁筋条在交汇区有连续材料填充，减少焊缝或增材制造层间方向上的薄弱截面。

　　从安装边界看，设计时需要预留铰链支座、锁止件、展开弹簧或作动器连接点的位置。栅格翼表面看起来是开放式格栅，但根部必须形成封闭或半封闭盒形承载区，才能把分散在数十条筋条上的气动载荷汇总传入箭体。若用于热载较高的返回场景，还应在模型阶段检查薄壁筋条的厚度一致性，避免过薄区域在气动加热和压力波动下出现屈曲；若用于低速验证飞行器，则可优先控制重量和转动惯量，使展开机构所需功率降低。

　　三维结构表达上，格栅通道应保持清晰的贯通关系，不能为了减少特征数量而把内部筋条合并成实心板。翼面外框、内部筋条、根部铰接耳片和弧形支臂之间需要形成可追溯的装配逻辑：外框定边界，筋条定通道，根框定载荷，支臂定运动。这样后续开展有限元约束时，可以在铰链孔处建立转动边界，在格栅迎风面施加分布压力，并重点观察根部圆角、筋条交叉节点和支臂连接区的应力梯度。对于结构设计人员而言，该模型的价值不在于展示一个复杂翼面外形，而在于把气动栅格、折叠包络、根部传力和斜冲击局部强化放在同一套几何中进行校核。
