涡轮喷气动力飞行器整机外形结构

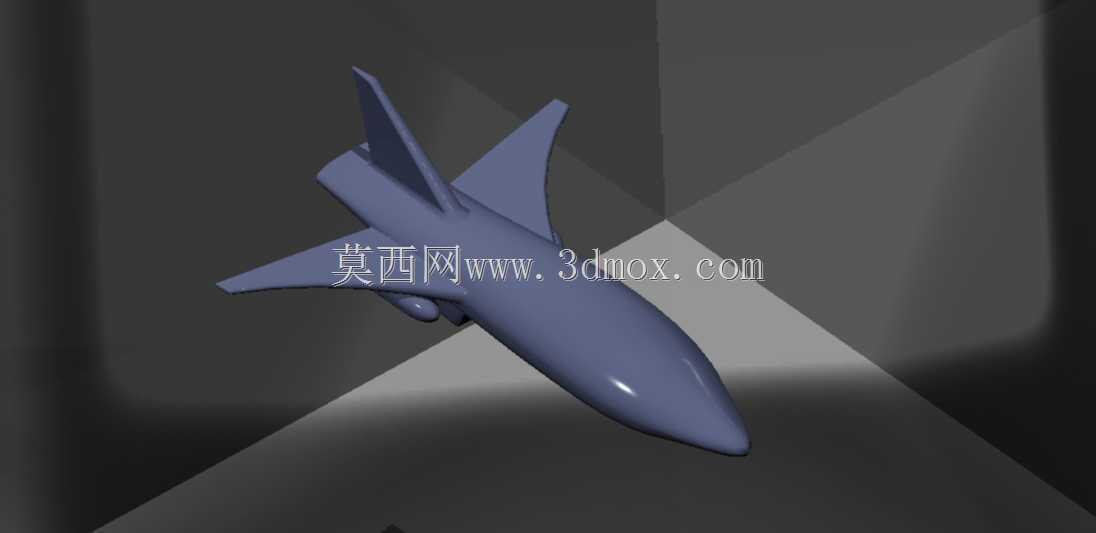

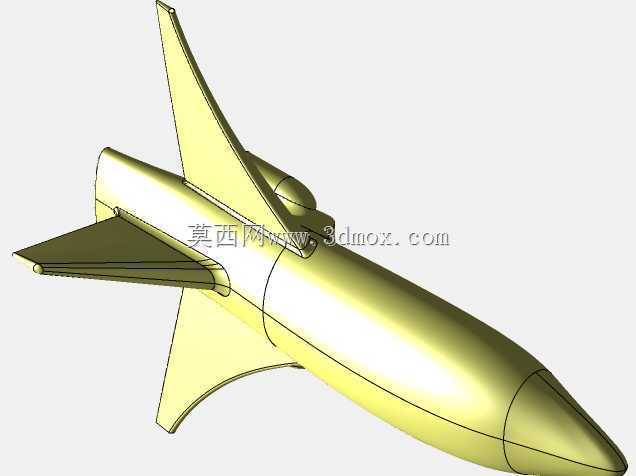

　　该三维结构围绕小型涡轮喷气动力飞行器的整机外形展开，建模对象覆盖机身、主翼、垂尾、平尾及下部动力舱等关键部位，适用于航空原理展示、概念方案校核、外形比例评审与教学演示等场景。整机采用细长旋成体机身作为主体，机头沿轴线方向逐渐收束，形成低阻尖锥轮廓；机身中段保持相对连续的截面变化，为内部进气道、燃油舱、控制设备和发动机安装预留空间。机身下部设置独立鼓包结构，可用于表现发动机短舱或外挂动力单元的布置关系，其外形与机身下表面平滑过渡，避免在概念阶段出现明显干涉。主翼布置于机身中后段，翼面后掠并向两侧展开，翼根与机身侧面形成较大贴合区域，有利于在后续详细设计中传递翼面载荷。机翼前缘线条简洁，后缘与尾翼区域保持足够间距，便于评估升降、

　　转向等气动控制面的布置边界。垂尾位于机身后上方，采用较高的单垂尾形式，主要承担方向稳定作用；平尾与垂尾协同布置，形成常规尾翼布局，能够在方案讨论中直观呈现俯仰与偏航控制的结构关系。从设计思路看，模型重点不在单件零件的加工细节，而在于整机比例、部件相对位置和外部包络的表达。机身轴线、机翼安装角、尾翼间距和动力舱位置均以连续曲面方式组织，适合在方案初期进行视觉检查、截面截取和空间干涉分析。对于结构设计人员而言，这类外形模型可作为进一步拆分骨架、蒙皮、肋板、发动机支架和机载设备舱的基础；对于选型人员，则可据此判断飞行器总体尺寸级别、机翼展开范围、尾部维护空间以及地面支撑时的接触边界。外形尺寸方面，整机长度方向由机头尖端延伸至尾喷口附近，

　　最大宽度出现在两侧机翼端点之间，最大高度由垂尾顶端限定。机身下部鼓包会影响地面停放时的最低点选择，若后续配置起落架，需要在鼓包两侧或机身腹部重新确认支柱安装位置，并保证起飞、着陆姿态下发动机短舱不与地面发生碰擦。机翼下方空间可作为外挂设备或副翼机构的预留区域，但应结合翼面厚度和翼根载荷路径进行复核。尾翼后缘与机身末端之间距离较短，布置舵机、连杆或喷口调节结构时，需要预留拆装通道。模型曲面以光顺为主要原则，机头、机身、翼面和尾翼之间没有突兀折角，便于在渲染环境中观察高光走向，也可用于外流场分析前的几何清理。实际工程使用中，可将该外形作为数字样机的外层基准，向内补充隔框、桁条、进气道、发动机固定节、油箱轮廓和航电设备块；

　　向外则可继续细化翼型、舵面分块、天线窗口、维护口盖和表面标识。通过这种由总体外形到局部结构的推进方式，能够在早期发现机翼与尾翼距离过近、动力舱突出过多、机头设备空间不足或尾部维护开口受限等问题。整体结构表达突出航空飞行器的常规布局特征，部件关系清晰，外形边界明确，既可用于喷气动力飞行器的概念展示，也能为后续气动、结构和安装协调提供可靠的三维参照。
