塑料容器结构位移仿真分析三维模型

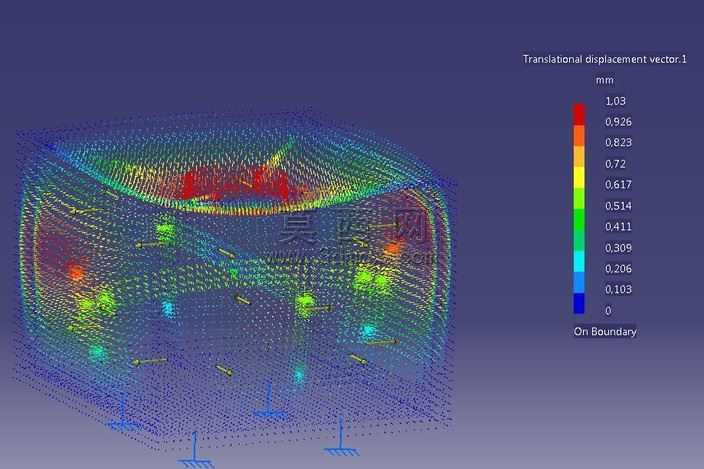

本作品针对日常使用的塑料容器开展结构力学性能仿真分析，依托三维建模软件完成塑料容器的全参数化实体建模，建模过程中严格还原塑料容器的壁厚、边角过渡弧度、底部支撑结构等真实几何特征，对容器边缘的圆角、加强筋结构进行精细化几何处理，避免因几何简化导致后续仿真结果出现偏差。建模完成后对模型进行网格划分，针对容器边角、底部支撑等应力集中区域进行网格加密处理，平衡仿真计算精度与运算效率，确保网格质量满足有限元分析的求解要求。材质设置环节根据常用塑料容器的材料属性，赋予模型对应的聚丙烯材料参数，准确设置材料的弹性模量、泊松比、密度等关键力学参数，还原塑料材质的真实力学响应特性。边界条件设置阶段，根据塑料容器的实际使用场景，对容器底部的支撑区域施加固定约束，模拟容器放置在刚性平面上的受力状态，同时对容器内部施加均匀分布的载荷，模拟容器盛装内容物时的受力情况。求解完成后通过位移矢量云图直观呈现容器在载荷作用下的变形分布规律，云图采用彩虹色阶映射不同区域的位移量，从蓝色的零位移区域到红色的最大位移区域，清晰展示容器顶部开口区域、侧壁中部的变形趋势，其中最大位移量出现在容器顶部边缘位置，变形量控制在塑料材料的允许变形范围内，不会影响容器的正常使用。通过本次仿真分析，能够直观掌握塑料容器在承载状态下的变形分布特征，定位结构刚度薄弱区域，为后续优化容器壁厚分布、调整加强筋布局提供量化的数据支撑，在保证容器结构强度满足使用要求的前提下，减少不必要的材料用量，降低产品的生产制造成本，提升塑料容器产品的综合设计合理性。
