便携桌面智能投影设备整机结构

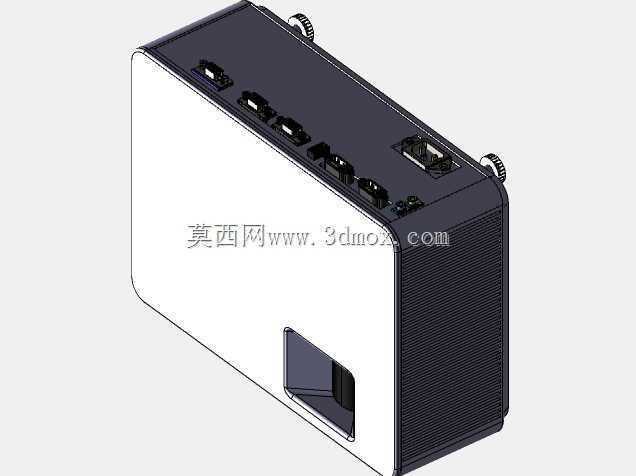

　　该投影设备整机结构面向小型会议、移动办公、桌面演示与居家影音等场景展开设计，整体采用紧凑长方体布局，在有限的机壳空间内整合光机投射窗口、外接接口、散热风道、调节旋钮与承载壳体。设备正面预留矩形投射开口，开口位置靠近机身下侧，可在桌面放置状态下将画面投向墙面或幕布，投射方向与机身底面保持确定的高度差，减少桌面遮挡对出射光路的影响。

　　从结构布置看，机身顶面集中布置多组外接端口，端口沿顶面长边依次排布，包含数据传输、信号接入与外设扩展接口，端口周边保留插拔操作空间，避免线缆接头与相邻接口发生干涉。顶面两侧设置带防滑纹理的调节旋钮，旋钮突出于壳体表面，用于对焦、画面梯形调整或支脚角度调节，旋钮根部与壳体之间预留转动间隙，外轮廓做圆角过渡，防止操作时与上盖边缘刮擦。

　　机身侧面设置大面积格栅区域，该区域对应内部散热风道，格栅孔阵沿侧面连续分布，可引导冷空气进入机壳并将光源、驱动板与电源模块产生的热量排出。格栅外侧与壳体齐平，内部保留风道壁厚，既保证通风面积，又能阻挡较大异物进入腔体。机身棱线采用小圆角处理，白色主面板与深色顶盖、侧格栅形成分区，壳体分模线沿顶面与侧盖交界位置布置，便于后续注塑成型与装配扣合。

　　设计过程中优先控制整机占位边界，机身底面为平整支撑面，可直接放置于会议桌、展示台或支架平台上；底面与投射窗口之间保留固定高度，选型时可依据投射比核算画面尺寸与安装距离。壳体内部按功能分区划分：光机模块靠近投射窗口，缩短光路封闭路径；接口板贴近顶面端口，减少接线长度；散热组件对应侧格栅布置，使风路顺直；电源与主控区域预留绝缘间隔，避免热源集中堆积。

　　装配关系上，上盖、侧盖与前面板通过卡扣和紧固件组合连接，接口开孔与端口本体之间设置定位台阶，保证装配后端口位置一致。投射窗口内侧预留光机安装基准面，窗口边缘增加遮光挡边，可降低内部杂散光从缝隙外泄。旋钮组件独立装配于上盖孔位，后方连接调节机构，维修时可按上盖、侧板、内部模块的顺序拆解。

　　该结构适用于数码产品整机开发、演示设备结构验证、外壳造型评审与内部布局校核，能够帮助工程人员检查接口插拔空间、散热通道、光路开口与整机安装边界之间的协调关系。
