车间零件周转多层吊挂转运手推车

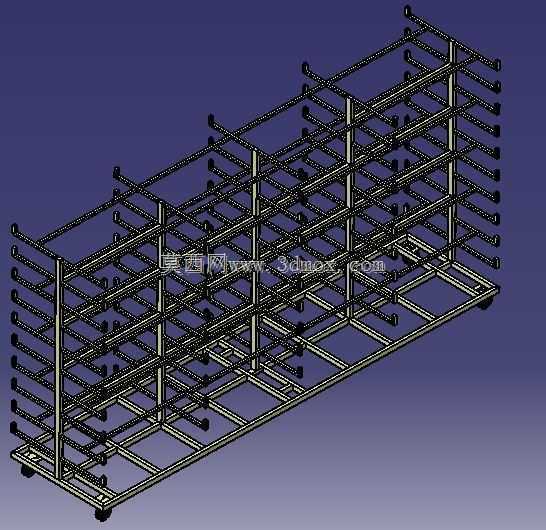

　　这套多层吊挂转运手推车主要面向机加工车间、冲压件中转区、装配线旁缓存区以及零部件待检区的物料流转需求，用来替代传统平铺堆放的周转箱模式，解决长条形杆件、轴类半成品、吊挂式工装件在工序间转运时容易磕碰、堆叠剐蹭、取放翻找的痛点。整体框架采用方管焊接拼搭而成，底部为矩形承载底框，四角与中间分隔位置竖立承重立柱，沿车体长度方向分层布置多组横向挂杆，挂杆沿车体纵深方向成排排布，每一层都预留了均匀的吊挂点位，零件可以通过挂钩、吊环或者工艺孔直接挂置在杆体上，不同批次、不同工序的工件可以分层分区悬挂，互不挤压。

　　从现场使用逻辑来看，这类转运车最常布置在机加工产线的出口与装配工位之间：操作工完成单道工序后，不需要把工件挨个码入料箱，直接将带吊挂位的零件挂在对应层的杆位上，挂满一层之后即可推动车体流转到下一道工序，下道工序的作业人员可以从靠近操作侧的挂位依次取件，悬挂状态下工件表面完全外露，检验人员也可以直接在车体内完成外观抽检、尺寸抽测，不需要反复倒箱搬运。针对表面处理要求高的零件，比如抛光轴、涂装挂具、线束总成这类不能叠压的工件，吊挂存放的方式可以完全避免层叠压痕，挂杆之间预留的间隙也能让工件之间保留通风空间，清洗后残留的切削液或者水渍可以直接向下滴落到底部承接区域，不会积存在工件接触面。

　　结构设计上，框架的受力路径非常清晰：底部矩形底框是主要承载基础，四根主立柱从底框四角向上延伸，中间额外增设的两根分隔立柱把长车体分成三段独立承载区间，避免横向挂杆跨距过大出现中部下挠。每一层的横向承载杆两端都搭接固定在两侧纵梁或者立柱的连接支座上，杆体的排布间距经过匹配：相邻两层的垂直净空足够挂下常规长度的吊挂零件，不会出现上下层工件互相干涉的情况；同一层相邻挂杆的水平间距则根据常见吊挂零件的外径预留间隙，防止相邻工件摆动时发生碰撞。车体底部框架的下方预留了脚轮安装位，四个安装点位分别靠近底框四角，选型时通常配置两定两万的工业脚轮，其中万向轮侧带刹车结构，停靠在工位旁时可以踩下刹车锁定车体，避免作业过程中车体滑移；脚轮的安装高度决定了整车的最低离地间隙，常规设计下底框下表面距离地面保留一百毫米以上的空间，既可以避免车间地面的凸起焊缝、杂物磕碰框架底部，也能让液压拖车的叉臂顺利伸入底框下方，在需要批量转序的时候可以直接把整车叉运到更大的周转区域。

　　外形边界方面，整车沿长度方向设置多组吊挂工位，纵深方向的宽度控制在人体推拉的舒适区间内，操作人员站在车体一端握持推行把手时，整车的宽度不会超过车间常规人行通道的通行宽度，转弯时可以顺利通过设备之间的常规通道口；高度方向上多层挂杆的最高一层设置在普通成年作业人员站立可轻松取放的高度范围内，不需要踩梯就可以完成最上层工件的挂取，最低一层挂杆距离底框承载面也预留了足够操作空间，底部空置的底框区域还可以临时放置工装盒、周转辅料或者承接滴落废液的接油盘。框架的所有杆件连接位置都采用满焊或者螺栓紧固的方式，焊接后整体去毛刺处理，挂杆的外露端头做封堵或者圆角处理，避免吊挂零件取放时刮伤工件表面或者划伤操作人员。

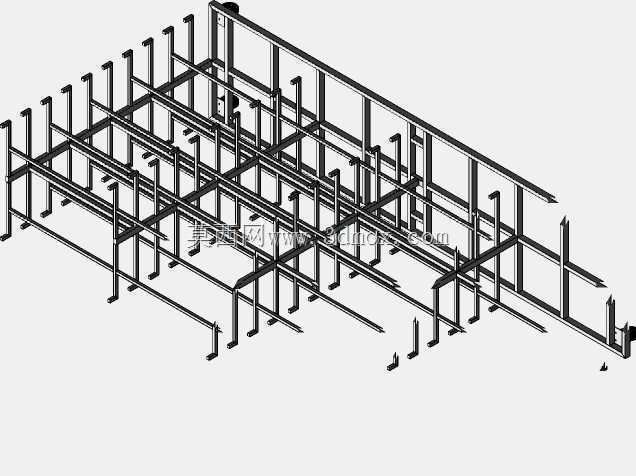

　　建模过程中所有杆件的规格、连接点位都按照实际焊接工装的装配关系搭建，方管的对接位置、立柱与底框的搭接节点、挂杆与侧梁的固定位置都完整还原，脚轮的安装法兰位置也预留了标准安装孔位，结构设计人员可以直接在这个模型基础上调整挂杆层数、层间距以及车体长宽尺寸，匹配不同车间的通道宽度、不同零件的吊挂长度需求，也可以根据承载要求更换不同壁厚的方管规格，在保证整体刚性的前提下控制整车自重，降低推行时的操作强度。
