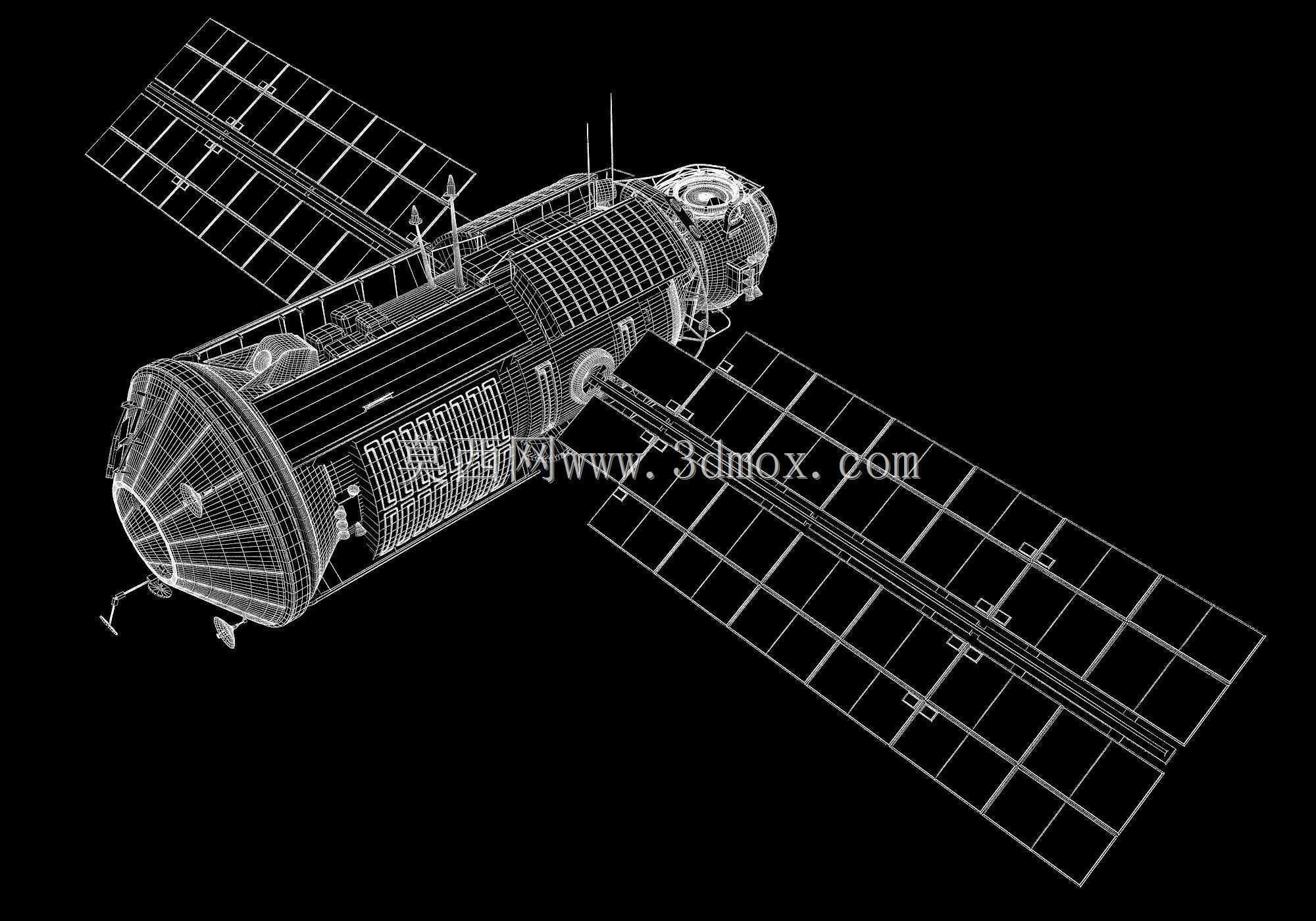

国际空间站曙光号功能货舱线框结构

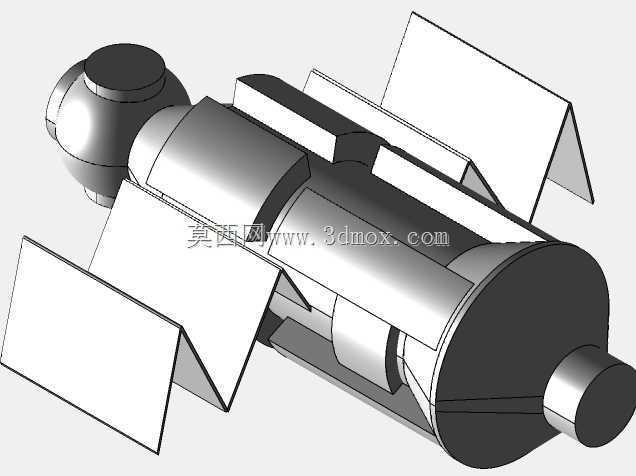

　　该三维结构表现的是空间站组合体中承担早期供电、推进、姿控与对接功能的核心舱段，外形以长圆柱承压壳体为主体，前端设置锥段与对接口，后端布置发动机、管路和附属机构，两侧展开大面积太阳翼。线框表达将蒙皮、桁条、框环、支架、帆板网格和连接节点同时呈现，适合在航天器总体布置、舱段接口校核、空间机构演示和科普仿真中使用。

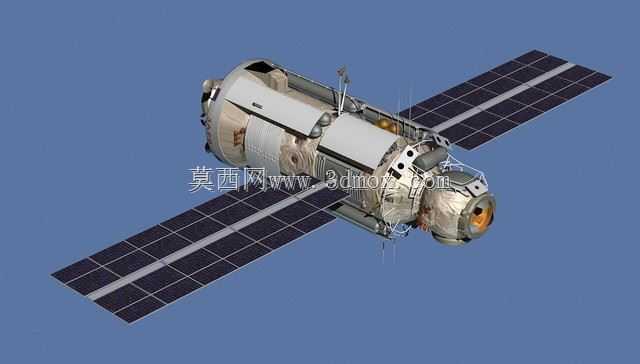

　　从实际任务场景看，这类舱段在空间站建造初期往往先于大型实验舱入轨，需要在无人或少量人员照料的情况下维持组合体基本飞行状态。其圆柱舱体内部可布置储箱、气瓶、电子设备、管路通道和推进相关组件；外部则承担太阳翼安装、散热面布置、对接机构承载、发动机喷管避让以及与后续舱段连接的任务。模型中太阳翼采用多板折叠展开后的伸展状态，翼面由纵横梁格分割，能够直观反映电池阵面积、展开方向和与舱体轴线的相对位置。

　　结构建模时，舱体不能只按简单圆筒处理。承压壳段需要体现环框与纵向加强件形成的骨架关系，锥段过渡区要保证曲率连续，端部对接机构周围应留出独立安装边界。太阳翼根部的连接架、展开臂、锁紧释放机构和翼板支撑梁，是帆板能够承受发射段载荷与在轨热变形的关键。若用于后续详细设计，还需在根部接口处检查转动机构、电缆走线、热控多层包覆轮廓以及邻舱设备的干涉情况。

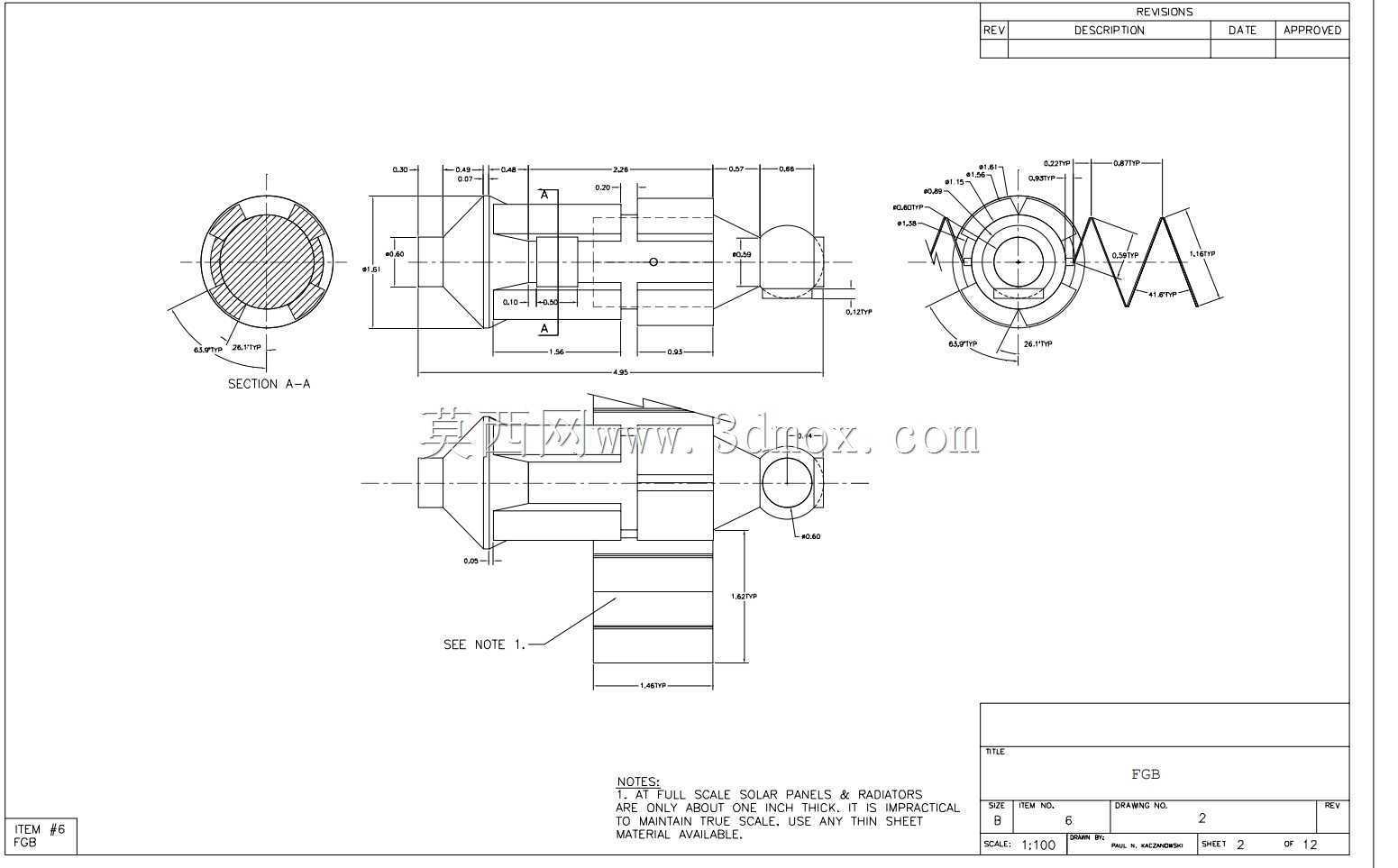

　　外形尺寸方面，主体舱段沿轴向延伸，锥段与圆筒段形成明显的阶梯过渡；两侧太阳翼展开后横向尺寸远大于舱体直径，因此在总装站位、运输包络和发射折叠状态分析中必须单独建立收拢构型。在轨状态下，帆板边缘、天线杆、喷管和舱外扶手均可能成为航天员活动或机械臂抓取时的避让边界。模型将这些外伸件以线框方式保留，有利于观察内部骨架与外部附件之间的空间层次。

　　设计思路上，功能货舱强调多系统集成：推进系统负责轨道维持与姿态调整，电源系统通过太阳翼获取电能，对接系统提供与其他舱体或飞船的机械连接，舱体结构则承担内压、振动、热应力和组合体弯曲载荷。圆柱壳在相同容积下具有较好的承压效率，锥段则有利于缩短端部设备布置长度并引导对接轴线。太阳翼采用分块基板与支撑桁架组合，既能在发射时折叠压缩包络，又能在入轨后形成较大的受光面积。

　　在工程应用中，该模型可用于空间站总体构型评审、舱段对接流程演示、太阳翼展开机构教学、航天器结构识图以及空间装配动画制作。进行结构细化时，应重点核对舱体框环间距、端部对接环坐标、帆板展开角、喷管朝向、舱外设备安装面和邻舱连接通道；进行仿真展示时，则可利用线框材质突出承压壳体、骨架桁条和帆板网格，使观者同时理解外部轮廓与内部传力路径。整体而言，该作品抓住了功能货舱作为空间站基础模块的典型特征：舱体紧凑、接口集中、翼展宽大、系统耦合度高，是理解大型在轨航天器组成方式的重要结构样例。
