DIY长丝挤出装置结构设计

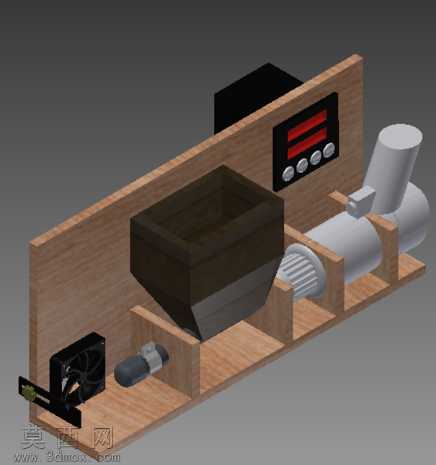

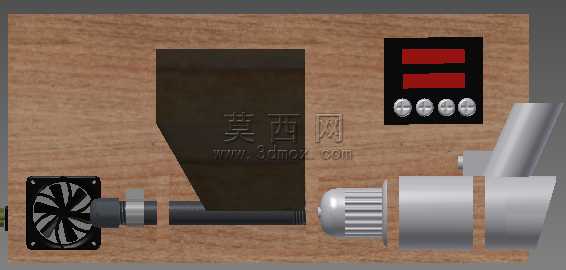

本作品为面向塑料回收再利用场景的DIY长丝挤出装置三维建模成果，整体采用模块化布局思路完成结构搭建，在Autodesk Inventor软件中完成全参数化零件建模与整机装配，所有零件配合公差经过干涉校验，确保虚拟装配状态下无结构冲突。建模过程中首先完成木质安装基板的基准搭建，以此为定位基准依次排布各功能组件：进料段采用上宽下窄的漏斗式料斗结构，建模时对料斗内壁做顺滑过渡处理，避免塑料颗粒卡料，料斗下方对接挤出套筒组件，套筒内部的送料螺杆采用等距变径螺旋结构建模，螺旋曲面经过曲率连续优化，保证送料过程中塑料熔体的推送压力稳定。动力传输部分，螺杆驱动端配套减速电机模型，建模时还原了电机的外壳散热筋、输出轴连接位的细节结构，电机与螺杆之间通过联轴器完成动力衔接，装配时预留了合理的同轴度调整余量。温控与控制部分，在基板侧方安装控制盒组件，盒体上建模还原了数显显示屏、调节按键的细节结构，控制盒内部预留了温控模块、调速模块的安装空间，对应挤出套筒的加热圈、测温元件的走线槽在基板上做了内嵌式建模，避免线路外露杂乱。出料端配套风冷定型组件，包含散热风扇、导风罩结构，建模时对导风罩的出风角度做了定向调整，确保刚挤出的高温长丝能够快速均匀冷却定型，避免长丝变形粘连。整机渲染阶段，木质基板采用哑光木纹材质，料斗、挤出套筒采用磨砂金属材质，控制盒面板采用黑色哑光塑料搭配亮面显示屏材质，电机外壳采用银灰色金属漆材质，风扇叶片采用半透明硬质塑料材质，通过不同材质的质感区分清晰呈现各组件的功能属性。设计过程中以简化结构、降低DIY制作门槛为核心思路，所有非标准零件均采用易加工的板材切割、简单机加工即可完成的结构形式，省去复杂的定制加工零件，速度可调的驱动设计能够适配不同材质塑料的挤出速率需求，最终实现将废弃牛奶壶等HDPE塑料、再生塑料加工为1.75mm规格3D打印长丝的功能，整体结构紧凑，功能分区清晰，能够为DIY爱好者制作同类挤出设备提供完整的结构参考。
