两米翼展固定翼长航时测绘无人机

　　这套固定翼无人飞行器采用上单翼加后置尾撑的常规布局，整机翼展控制在两米量级，定位偏向小范围航测、管线巡检、农林作业前期踏勘以及低空航拍试验场景。相比多旋翼平台，这类固定翼构型在同等电池容量下能获得数倍的航程与航时优势，适合沿条带状区域执行连续飞行任务，比如河道巡查、公路沿线设施排查、农田边界测绘，不需要频繁起降换电。

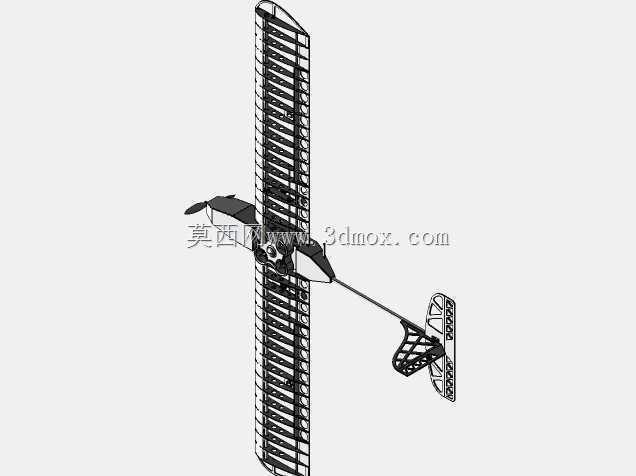

　　从结构布置来看，机翼采用大展弦比平直翼设计，翼型厚度适中，既兼顾低速起降时的升力储备，也给机翼内部的翼梁、舵机走线和可选设备舱留出空间。机翼表面呈现骨架蒙皮的可视化效果，实际工程中常以碳杆做主梁、轻木或发泡材料做翼肋，外覆热缩膜或复合材料蒙皮，在保证抗弯刚度的同时把整机重量压到较低水平。机翼与机身的对接位置需要重点校核：左右翼对接面要传递升力带来的弯矩，装配时通常设置翼身定位销和快拆锁紧结构，保证外场拆装后机翼安装角、上反角一致，避免飞行中出现两侧升力不对称。

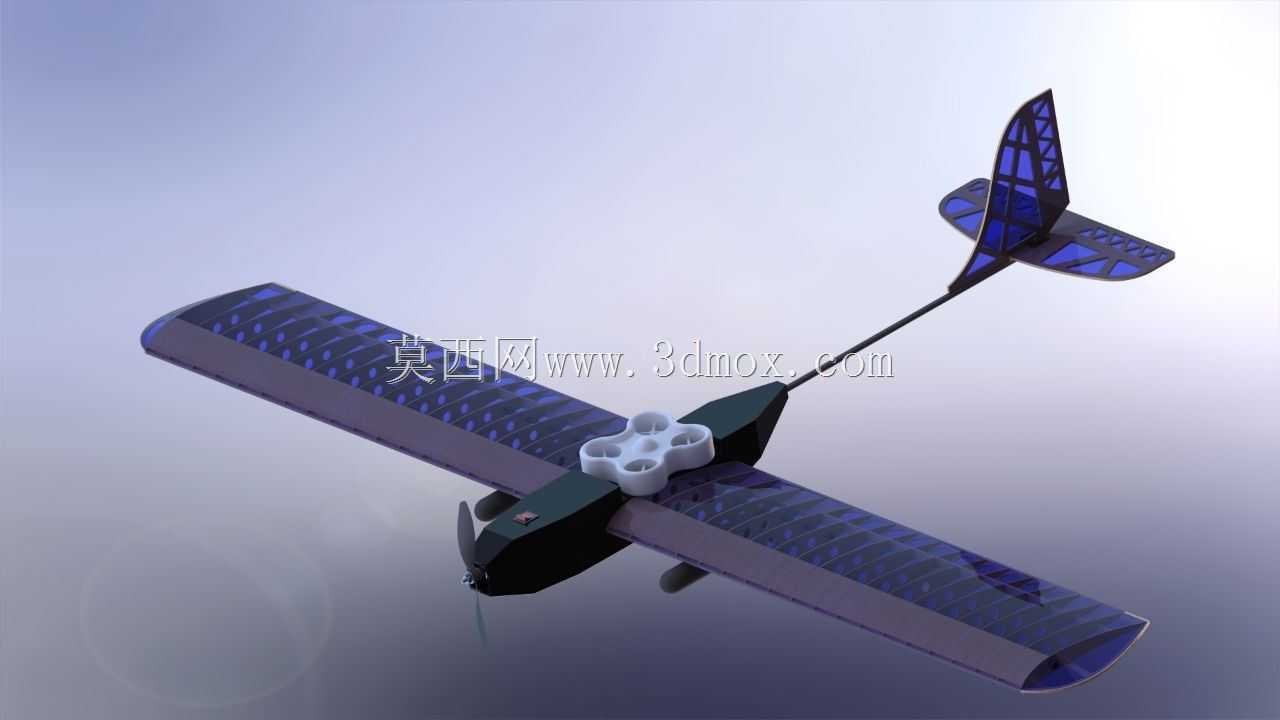

　　机身前段布置动力舱与任务载荷舱，机头位置安装前置螺旋桨和驱动电机，前拉布局的好处是动力气流不直接冲刷尾翼，舵面操控线性更好，同时机身中段和机翼后方的流场更干净，便于挂载相机、测绘模块或者伞降回收装置。机身顶部的白色多孔位结构是设备安装座，预留的多个安装孔可以适配飞控、GPS、数传天线或者任务吊舱的固定需求，设计时把安装面做在机身重心附近，挂载不同重量设备时只需小幅调整电池位置就能把整机重心维持在允许区间，避免每次换载荷都重新大范围配平。

　　尾段采用细长尾撑连接尾翼，相比全尺寸粗大机身，这种设计能大幅减轻尾部结构重量，尾力臂长度也足够，垂尾和平尾的配平效率更高，方向与俯仰操纵的杆力更柔和。垂尾为单垂尾布局，平尾安装在尾撑末端，舵面转角需要在装配阶段预留限位：方向舵行程过大容易触发荷兰滚，副翼、升降舵的中立位置也要和飞控舵面零点对齐，地面调试时要逐一确认舵面偏转方向与遥控器指令一致。

　　起降与维护层面，两米翼展的尺寸可以在普通平整草地、硬化路面完成手抛或滑跑起降，拆解后机翼、机身、尾撑能够分开收纳，普通家用车辆即可运输，外场作业灵活性很强。结构设计中需要重点关注几个边界：一是机身与尾撑的连接接头，长期着陆冲击下容易出现应力集中，接头区域要做局部加强；二是机翼根部的快拆结构，要限制装配间隙，避免飞行中机翼出现窜动；三是动力电机的安装架要预留减震余量，抵消螺旋桨转动带来的振动，防止振动传递到飞控和测绘相机影响成像与导航精度。整机各部件的安装位置都围绕重心排布展开，电池舱设在机身重心略靠前的位置，方便根据载荷重量前后滑动调整，保证不同任务配置下都能满足纵向静稳定度要求。
