航空涡扇发动机涡轮风扇转子结构

项目分类:飞机 发布时间:2024-08-27 ID:768970
  • 航空涡扇发动机涡轮风扇转子结构
  • 航空涡扇发动机涡轮风扇转子结构
  • 航空涡扇发动机涡轮风扇转子结构
  • 航空涡扇发动机涡轮风扇转子结构

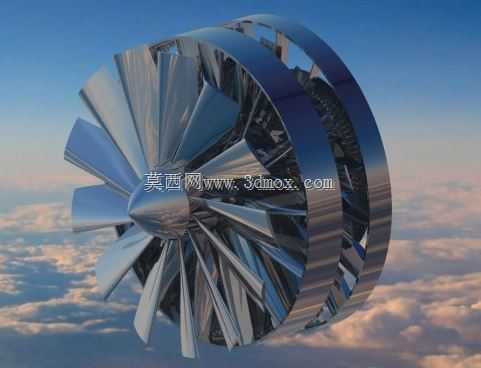

  这套涡轮风扇转子结构的建模工作,最初是在小型涡喷动力试验台的前置增压级方案论证阶段启动的,当时试验团队需要一套兼顾大流量进气与初级压缩功能的转子部件,用来匹配后续轴流压气机的入口气流参数,避免进气道出口气流紊流度过高导致压气机喘振。从实际装机场景来看,这类宽弦风扇转子既可以作为小型航空涡扇发动机的首级做功部件,也可以经过参数缩放后移植到地面高速通风设备、涡轮增压试验装置中,核心作用是在旋转过程中对轴向流入的空气做功,一方面为外涵道提供大流量的推进气流,另一方面将初步增压后的气流送入内涵道的压气机段,完成整个热力循环的进气压缩第一步。

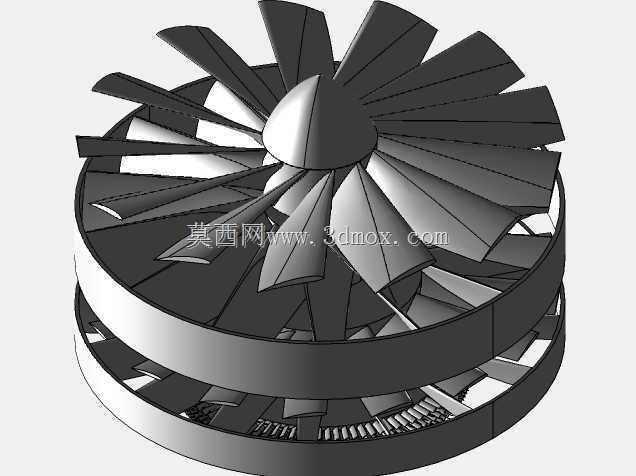

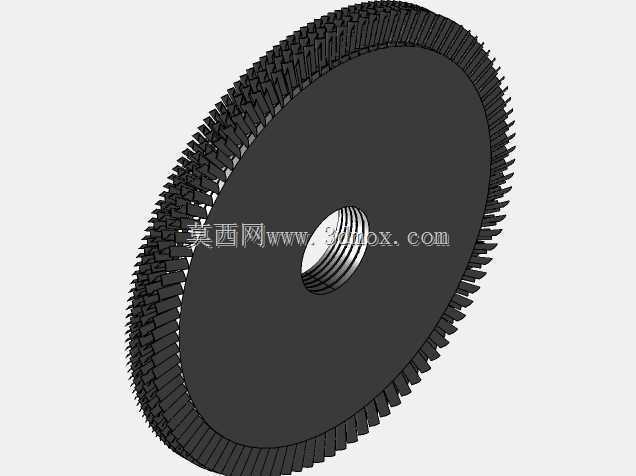

  在结构布局的考量上,这套转子没有采用早期窄叶片多数量的设计思路,而是选用了大弦长、少叶片数的宽弦叶片方案,数片曲面叶片沿轮毂周向均匀排布,叶片型线从叶根到叶尖采用了变厚度扭转设计:叶根位置厚度更大,用来承受高速旋转产生的巨大离心拉应力,叶尖位置厚度逐步减薄,降低叶尖位置的线速度带来的摩擦损失,同时叶片的安装角沿径向连续变化,保证不同半径位置的气流攻角都处于高效区间,避免叶根处气流堵塞、叶尖处气流分离。叶片前缘做了圆滑的钝头修型,能够适应一定范围内的进气攻角波动,在飞机做机动飞行、进气道来流方向出现偏斜时,依然可以保持稳定的进气效率,不容易发生失速。叶片尾部的型线顺着气流出口方向平滑收敛,引导做功后的气流按照设计角度流出,减少尾迹涡流带来的能量损失。

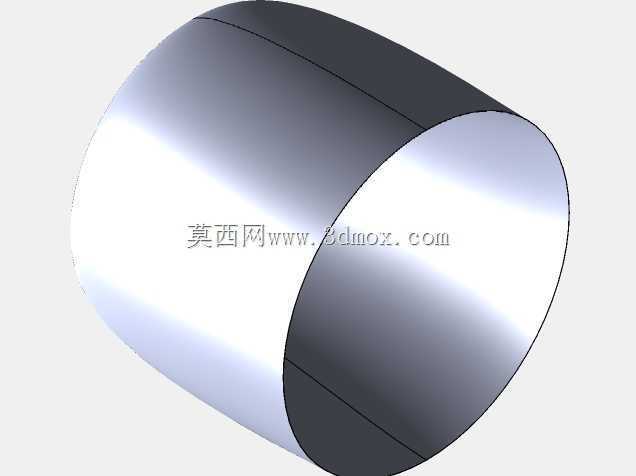

  转子的中心轮毂采用了纺锤形的流线造型,进气端的整流罩从尖点开始沿轴向平滑扩张,把来流均匀分流到每两片叶片之间的流道中,避免轮毂端面出现直角台阶引发的气流分离。叶片外侧设置了整圈的环形机匣配合边界,建模时预留了均匀的叶尖间隙,这个间隙的取值经过权衡:间隙过大会导致叶尖处高压气流回流,降低压缩效率,间隙过小则在转子高速旋转发生热伸长、振动偏移时,容易出现叶尖刮蹭机匣的故障,实际工程中会根据转子的工作转速、材料热膨胀系数、轴承游隙来计算合理的间隙值,这套结构的间隙按照小型涡扇常用的比例设置,既保证运转安全,又把泄漏损失控制在可接受范围内。环形外圈的内侧流道和叶片叶尖形成平滑的环形通道,流道截面沿气流方向逐步收缩,配合叶片的做功过程实现气流的初步扩压。

  从安装边界来看,转子后端的轮毂位置预留了与压气机轴连接的安装法兰面,法兰上的连接孔沿周向均布,建模时保证了所有孔的位置度与转子回转轴线同轴,安装时可以通过端面齿或者定心轴径实现径向定位,再用紧固件锁紧,保证转子的动平衡精度。转子的轴向尺寸从进气整流罩尖端到后端安装面的长度,和风扇外径的比例按照1:1.2左右的常规涡扇风扇级比例设置,既不会因为轴向长度过大增加转子的悬臂重量,也不会因为长度过短导致气流在流道内来不及完成转向增压。和转子配合的进气道安装边位于风扇外圈的前端,预留了标准的连接螺栓孔位,可以和上游进气道、下游压气机机匣直接对接,整个转子的回转体特性让所有安装基准都围绕中心轴线布置,在装配时只需要找正轴线的同轴度,就可以保证和静子部件的配合间隙均匀。

  设计过程中也针对实际工况做了结构冗余考量:叶片和轮毂的连接位置做了大圆角过渡,避免应力集中在高速旋转时引发叶片断裂,整个转子的质量分布经过对称优化,在建模阶段就调整了每片叶片的实体密度一致性,为后续的动平衡试验减少去重量。叶片的曲面造型全程遵循气体动力学的流道约束,没有出现突兀的折角或者局部凹陷,保证气流在整个流道内的流速变化平缓,既满足大流量推进的需求,也能为后级压气机提供压力稳定、流场均匀的进气条件。
