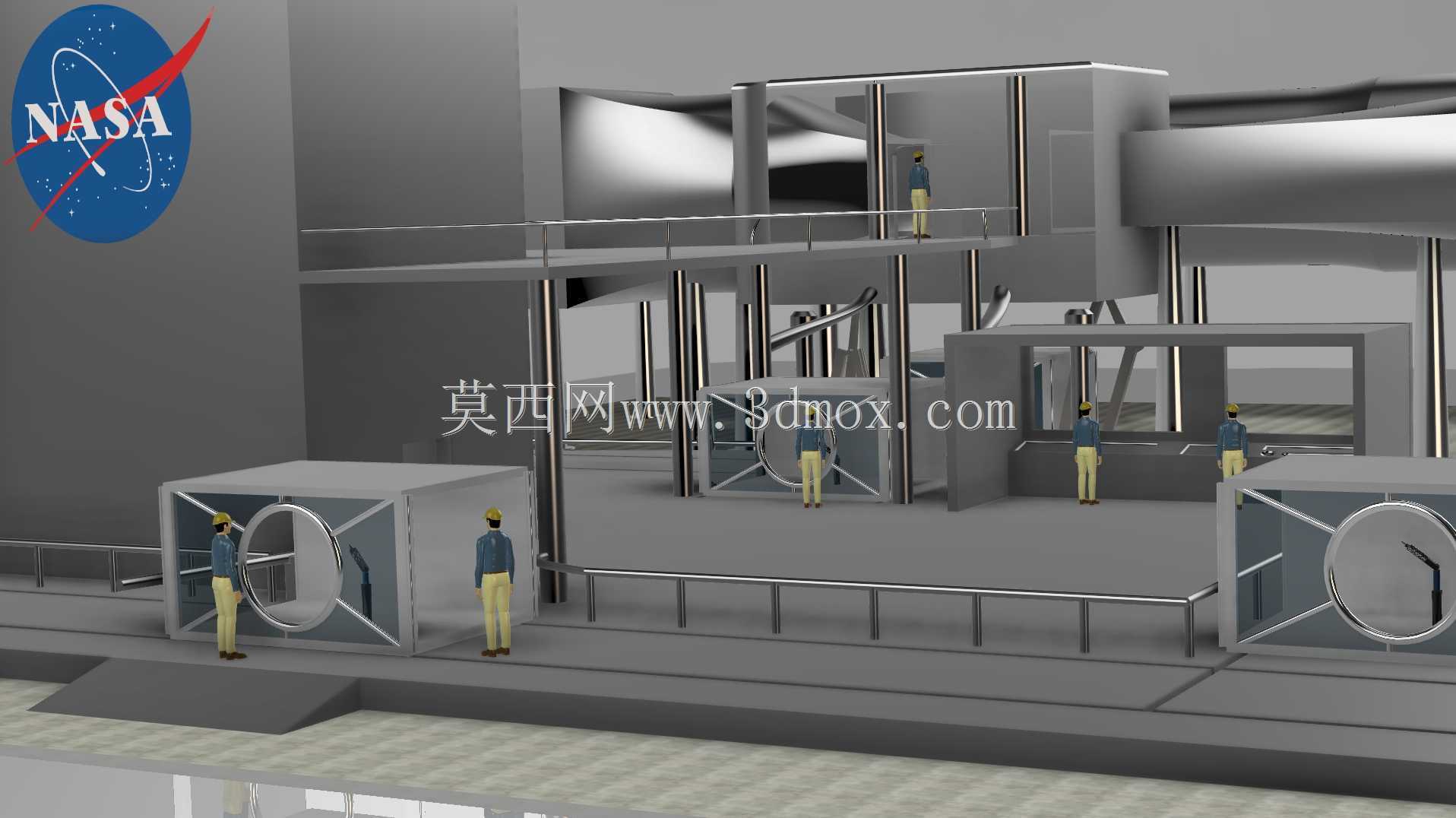

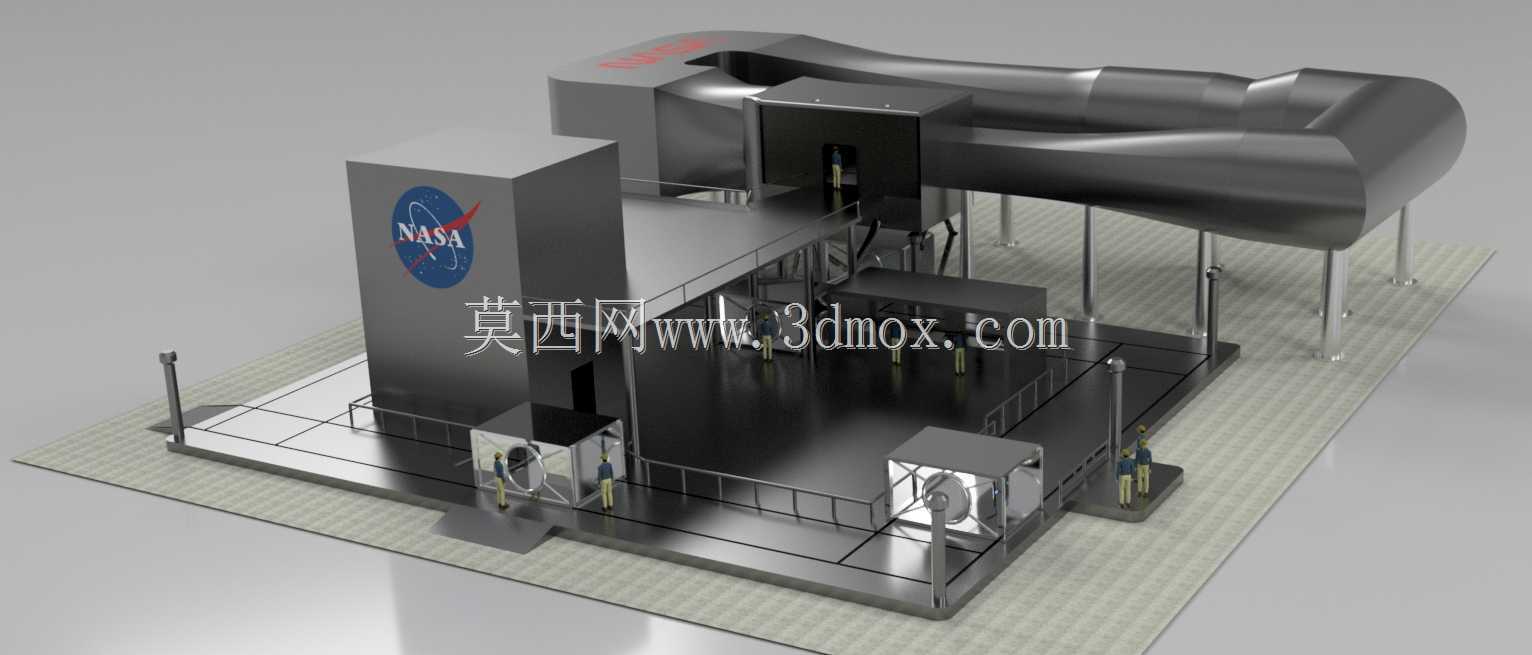

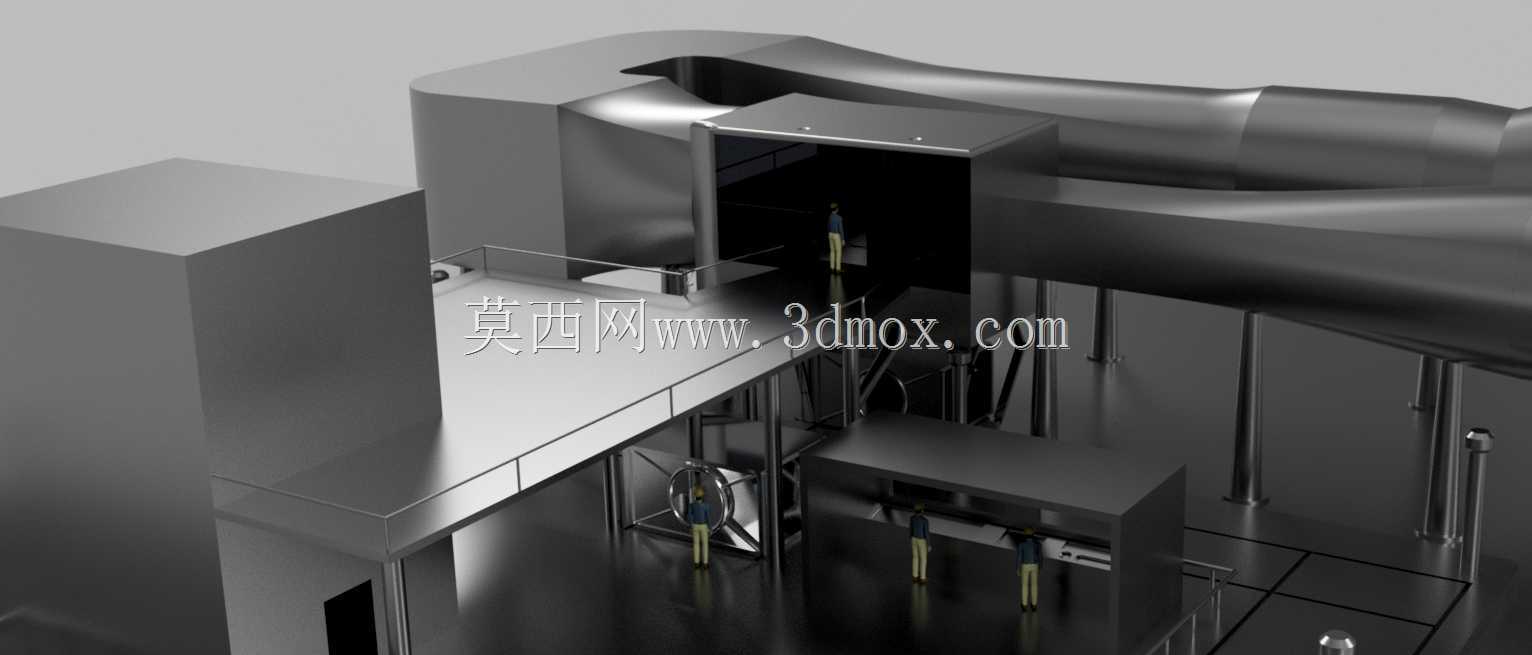

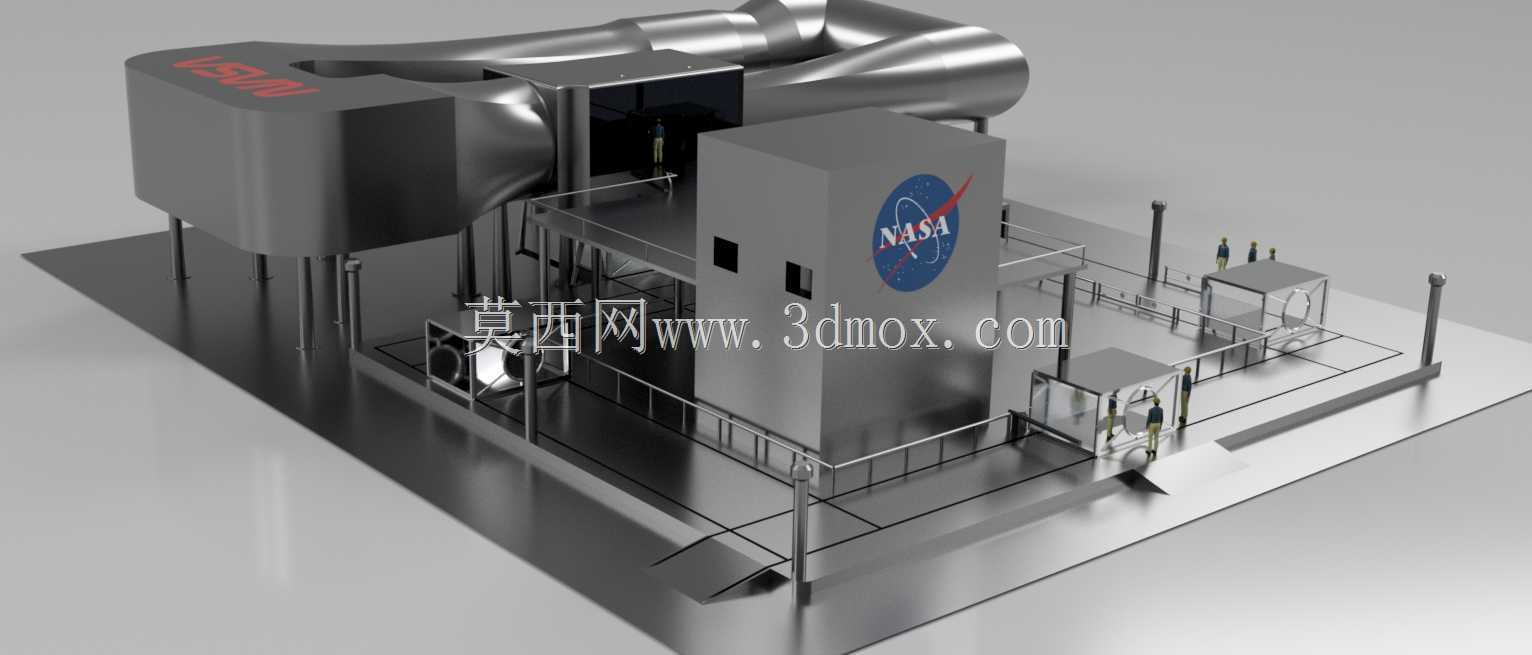

这套风洞试验装置的三维结构,围绕航空航天领域气动性能验证的核心需求搭建,整体采用回流式风道布局,将气流循环通道、试件测试工位、动力驱动单元、操作维护平台整合在同一基座范围内,适配高校航空院系、飞行器研发中心、航天气动实验室的常规教学与基础试验场景。区别于直开式风洞直连大气的布局,回流风道的弯管段做了连续顺滑的变曲率过渡,四个转角位置的导流结构在模型中做了完整还原,气流在风道内循环流动时能大幅降低转角涡流损耗,相同风机功率下试验段可获得更稳定的流场品质,也能减少试验过程的气流噪音外泄。
从现场安装边界来看,整套设备以整块防滑花纹钢板作为底部承载基座,基座四周布设1.2米高的分段式安全防护栏杆,栏杆预留两处开合检修门,分别对应试件吊装工位与风机维护工位;基座底部均匀布置可调支撑脚,可在车间混凝土地面完成水平校准,不需要额外做预埋地基,适配实验室楼层内的安装承重要求。风道主体的大尺寸弯管段采用分段法兰拼接结构,每段弯管的对接法兰预留螺栓孔位,现场组装时可按吊装通道尺寸拆分进场,拼接完成后法兰接缝处加装密封垫,避免循环风道漏风影响流场稳定性。

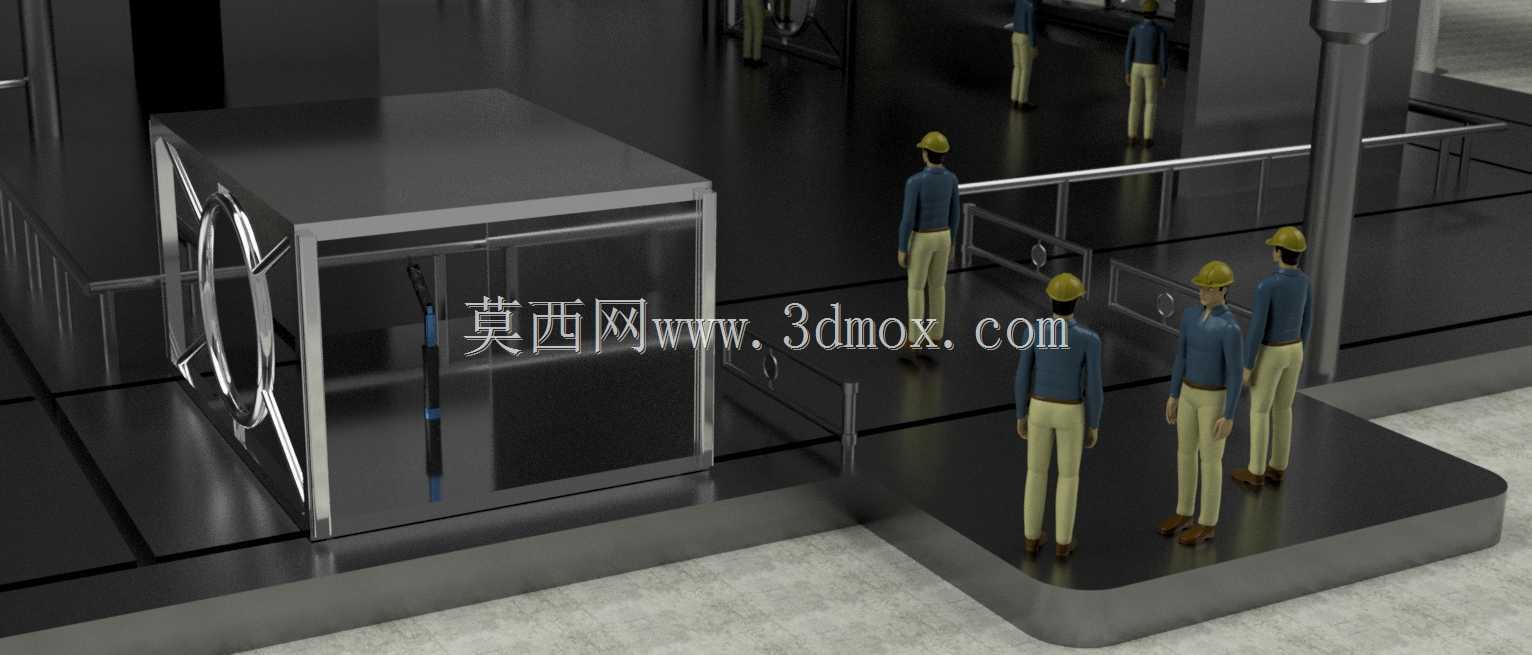

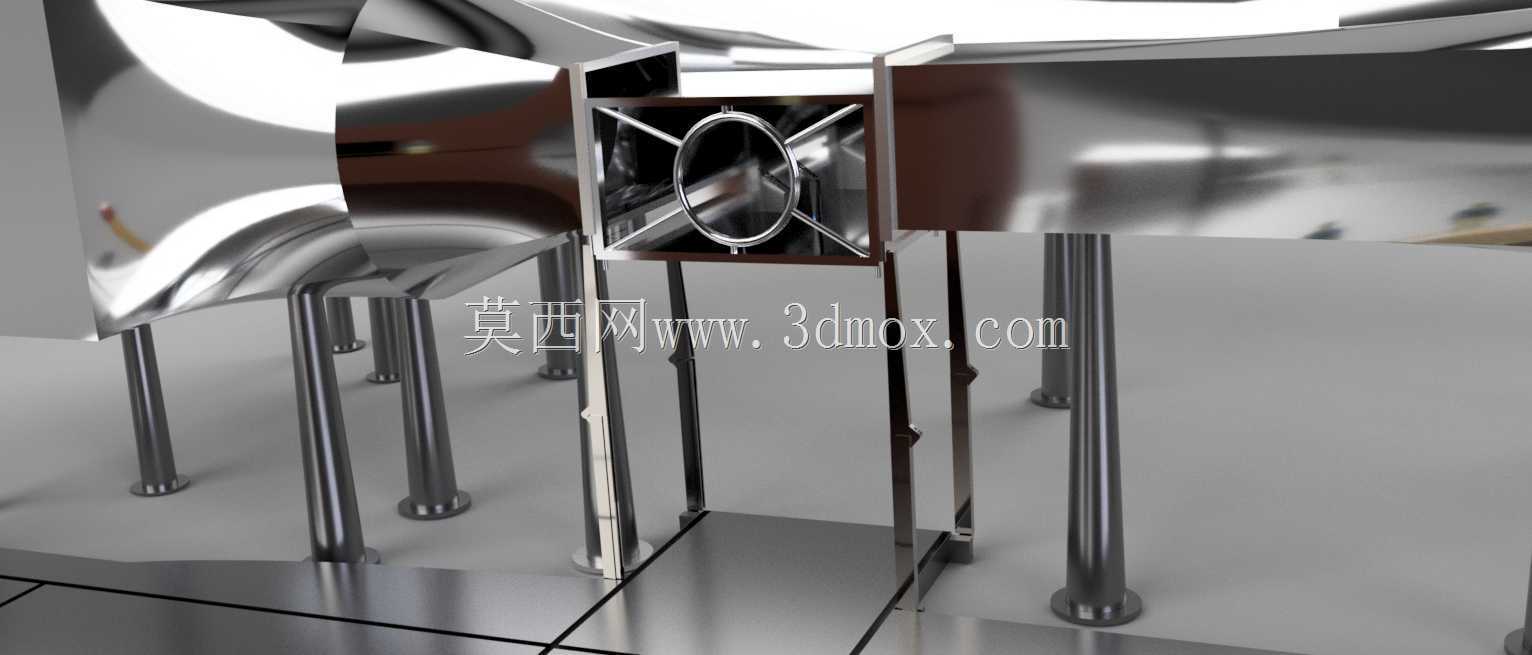

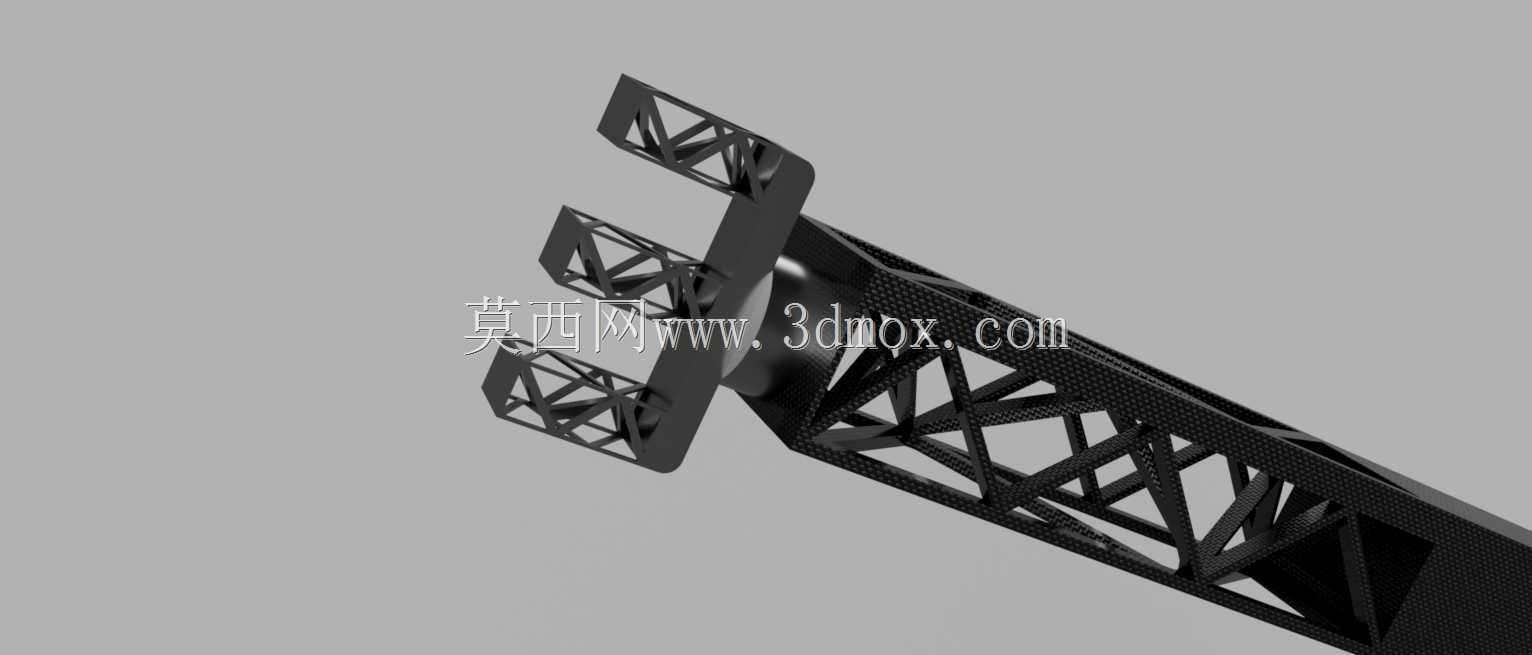

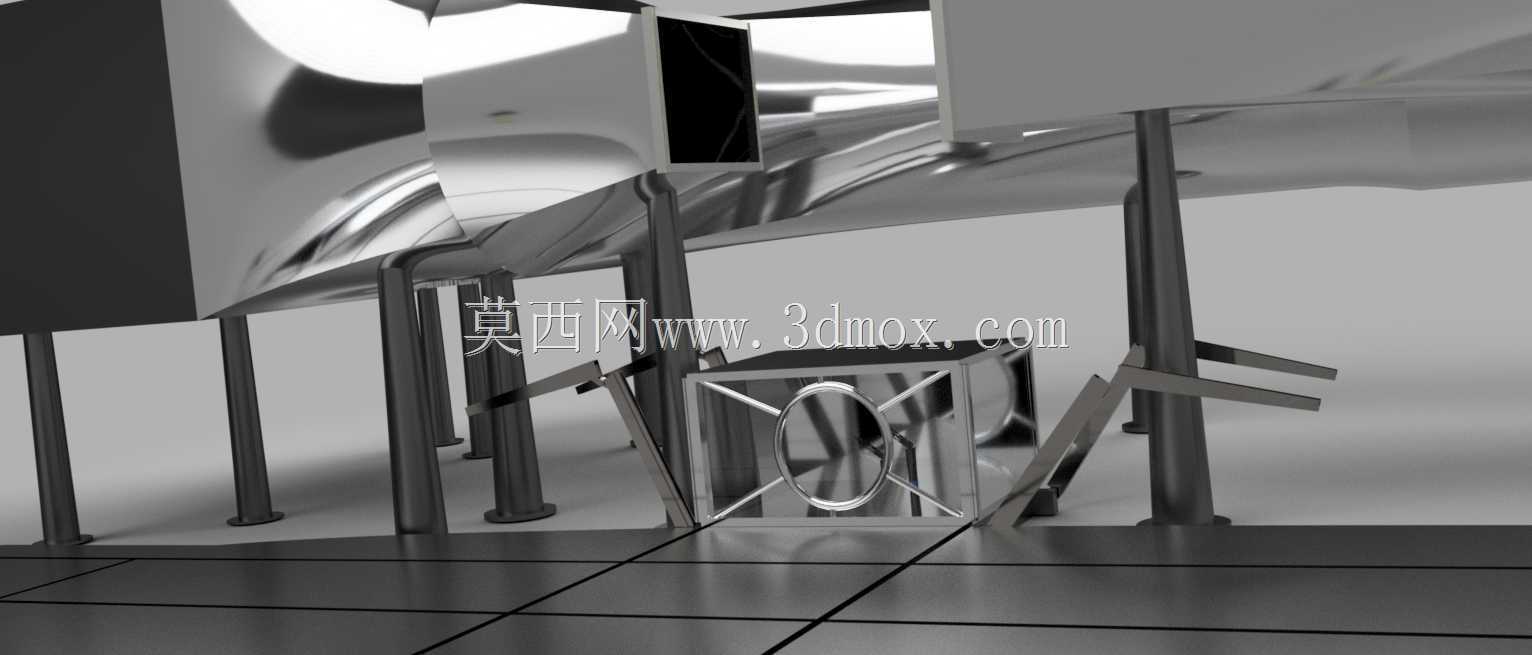

核心测试区域设置了上下两个可切换的试验段工位,主测试段为开口式观察结构,周边预留透明观察窗的安装卡槽,试验过程中可直接观察试件的气流绕流状态、烟雾流场走向;副测试段为闭口式结构,适配更高风速下的气动载荷测试,两个工位之间设置可切换的导流隔板,不需要改动风道主体结构就能完成不同试验模式的切换。测试段内部预留了试件安装支架的固定接口,可适配缩比飞行器模型、汽车气动模型、建筑风阻模型的装夹需求,支架位置预留六分力传感器的安装空间,可直接采集试件在不同风速下的升力、阻力、侧向力矩数据。
动力单元布置在风道下段的独立舱室内,两台轴流风机对称安装在风机段的基座上,风机与风道之间采用软连接结构,抵消风机运行时的振动传递,避免振动传导至测试段影响传感器采集精度。风机旁的控制柜安装位做了抬高防水处理,舱室侧面开设通风散热口,配套的检修平台延伸至风机叶轮位置,日常维护时人员可直接通过护栏门进入平台,完成叶轮清洁、轴承润滑、皮带张紧等常规操作。

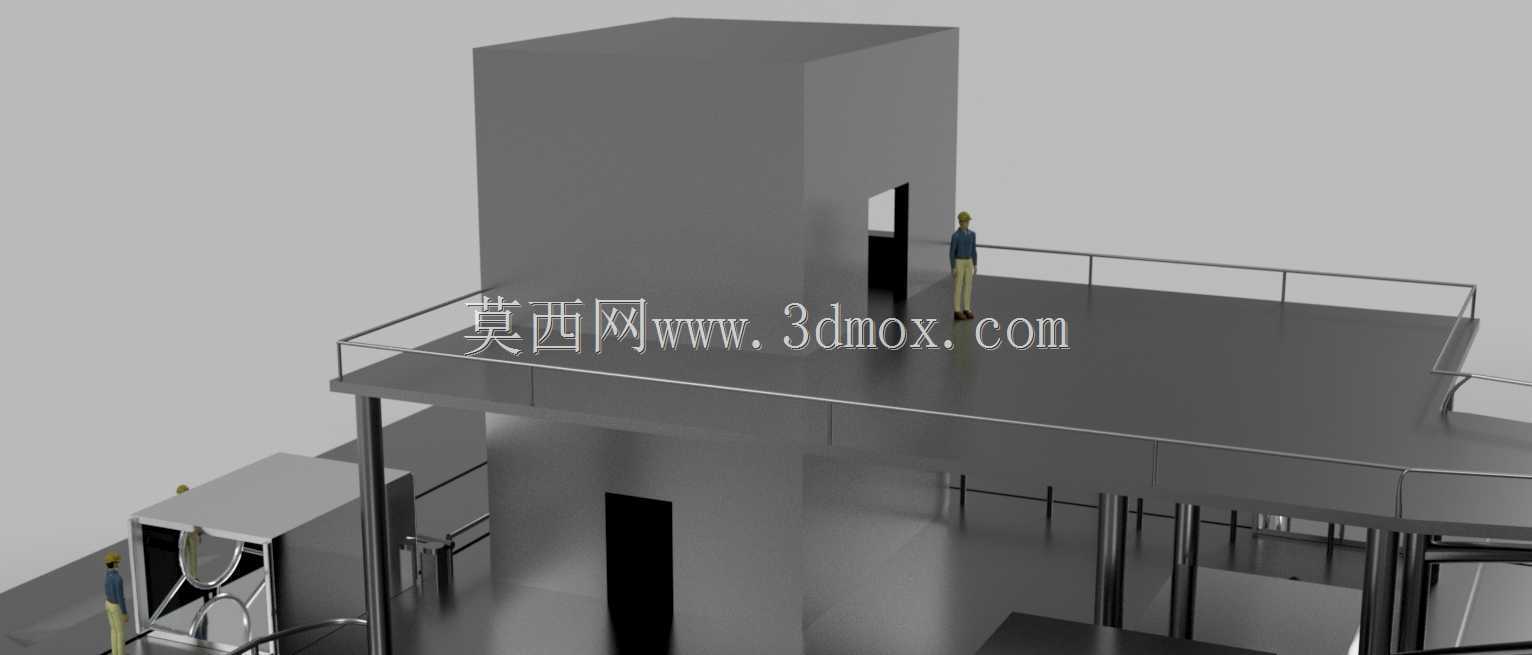

装置侧边的立式控制塔楼集成了设备主控柜、观测记录设备的安装空间,塔楼外立面预留设备安装螺孔与走线槽,所有动力线缆、传感器信号线全部通过基座内部的预埋线槽布设,避免现场走线杂乱绊倒试验人员。塔楼顶部设置航空警示标识安装位,也可加装状态警示灯,设备运行时红灯亮起,提醒非试验人员远离测试区域。
设计过程中优先考虑了试验人员的操作安全:所有高速运转的风机叶轮全部封闭在风道壳体内部,外部没有外露旋转部件;测试段周边的防护栏杆高度符合实验室安全规范,试件吊装区域的栏杆门设置安全联锁,门开启时风机自动断电锁止,防止人员误入高速气流区域。风道的所有内表面做了顺滑过渡处理,没有突出的棱角与凸起结构,避免气流在风道内部产生额外紊流,保证测试段出口的气流速度均匀性偏差控制在工程允许范围内。整套结构的建模完整还原了各部件的装配关系,从底部支撑、风道拼接、测试段装夹到防护平台的所有连接位置都做了对应约束,可直接用于设备方案评审、安装工序模拟、实验室布局规划参考,也可作为气动试验设备教学演示的具象载体,帮助结构设计者理解回流式风洞的整体布局逻辑与安全设计要点。
