等边角铝型材连接件三维结构设计

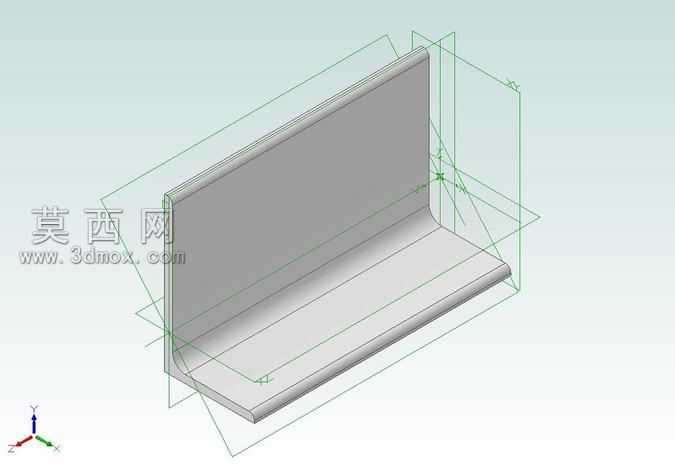

本作品为等边角铝直角支撑构件的三维参数化模型，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定构件的直角相交基准面，以两个互相垂直的基准平面作为型材翼板的定位参考，保证两翼板的夹角严格为90度，符合角铝类支撑件的装配精度要求。建模阶段首先绘制两翼板的截面轮廓，根据通用角铝的壁厚、翼板宽度参数绘制封闭草图，通过拉伸特征生成基础实体，对翼板边缘处添加等半径圆角过渡，消除尖锐棱边的同时还原实际挤压铝型材的工艺特征，避免应力集中问题。模型构建过程中保留了完整的参数化基准参考，包括三个互相垂直的基准平面与坐标系，方便后续根据不同的使用场景调整翼板长度、壁厚、圆角半径等关键尺寸，适配不同承重、不同安装空间的使用需求。材质设置上选用6061铝合金材质参数，调整材质的漫反射、粗糙度与金属度属性，还原挤压铝型材表面哑光银白的金属质感，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现构件的直角结构、壁厚特征与边缘过渡细节，避免阴影过重遮挡结构轮廓。结构设计上，两翼板为等厚等宽的对称结构，内侧直角处无额外加强筋，依靠型材自身的截面惯性矩满足常规的直角连接、边角支撑、框架加固需求，翼板表面预留了平整的安装面，可直接搭配螺栓、角码等配件完成与其他型材或板材的装配，适配设备框架、工作台支架、柜体边角加固等多种场景。模型还配套更新了对应的参数索引表格，将各个关键尺寸与建模特征进行关联标注，方便使用者快速定位需要修改的参数，无需拆解特征树即可完成模型的快速调整，大幅提升同类型角铝构件的设计改型效率，减少重复建模的工作量。
