固定翼飞机机翼前缘肋梁组合结构

　　该三维结构对应固定翼飞机机翼靠近驻点区域的前缘组件，建模对象不是单独的曲面外壳，而是把前缘蒙皮、内部翼肋以及承力翼梁整合在同一段翼型截面上，适合用于机翼方案布置、结构干涉检查、教学演示和初步强度传力分析。前缘是机翼迎流最先接触气流的部位，外形连续性直接影响驻点附近气流附着、升阻特性和失速发展；内部构件则决定局部刚度、蒙皮支撑间距以及与机翼主盒段的连接边界。

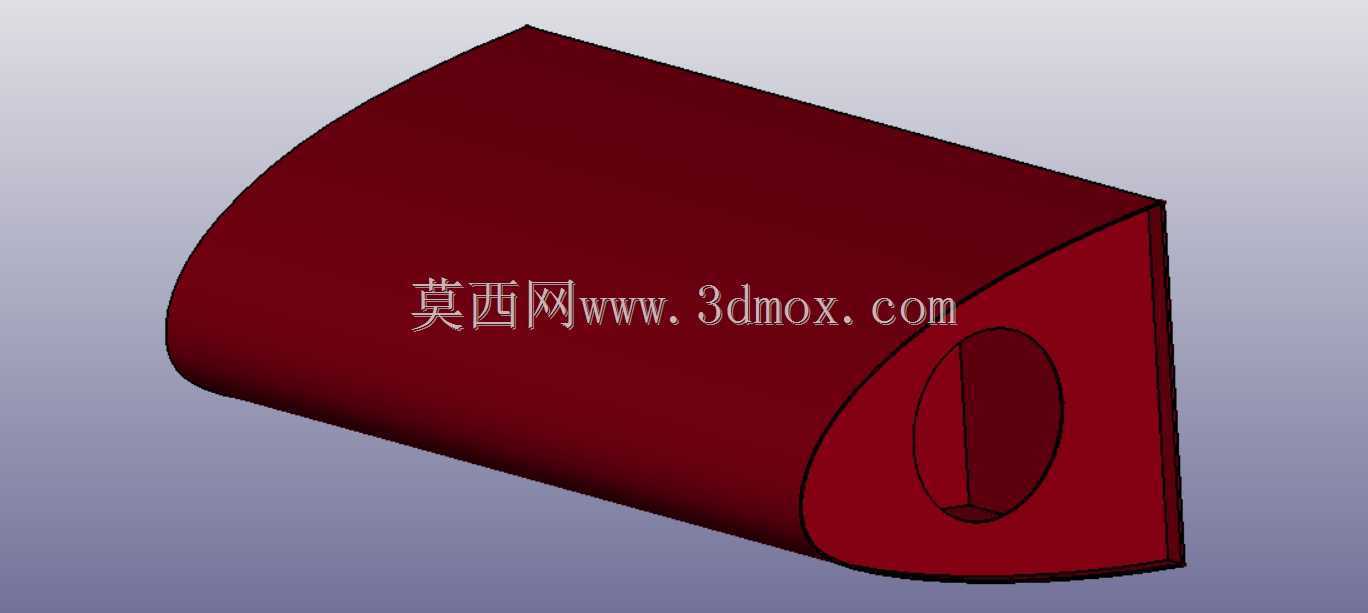

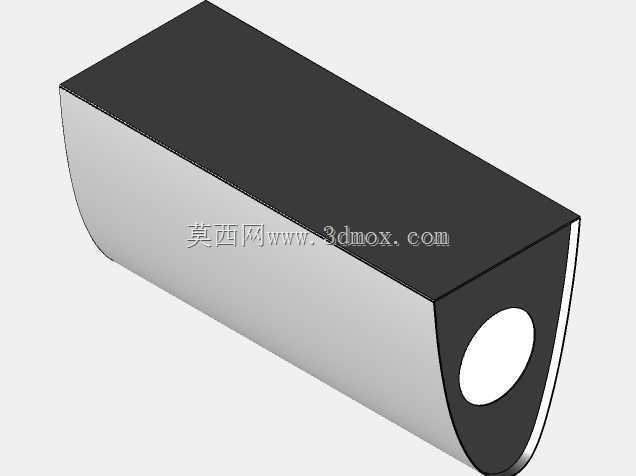

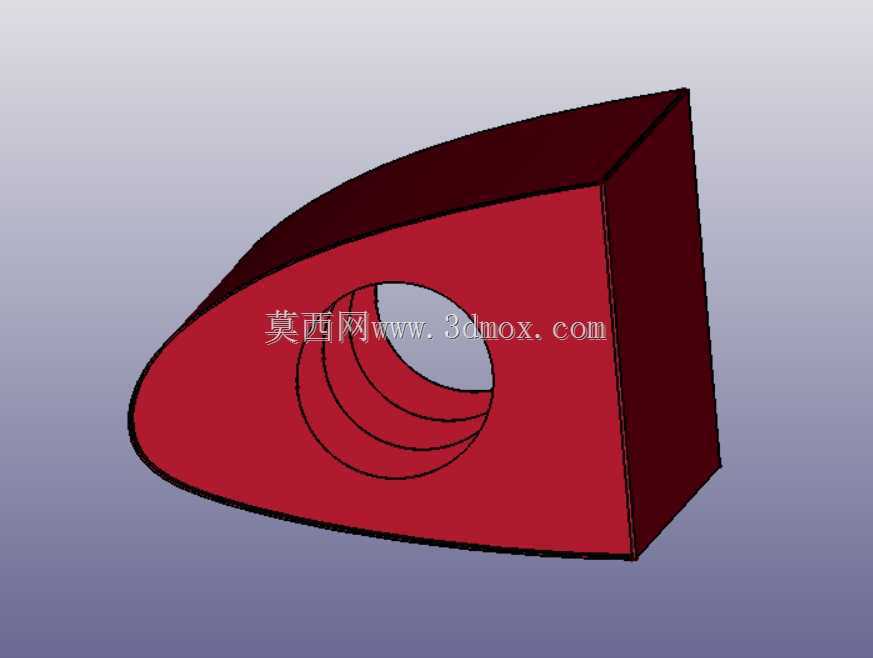

　　模型采用典型翼型前缘的弧形包络，外表面沿弦向形成平滑弯弧，后缘侧以近似平直的切面结束，便于与机翼中段、翼盒或后续翼面对接。端部可以看到椭圆形的翼型剖面，内部预留有纵向构件通过的开口区域。蒙皮厚度按2mm建立，能够在三维环境中清楚区分外皮与骨架，而不是仅用无厚度曲面表达。对于小型无人机、低速验证机或缩比试验翼段，这样的厚度设定可作为外形建模和钣金、复材铺层讨论的基础；在实际工程中仍需结合翼展、载荷、材料弹性模量和许用应力复核。

　　内部布置重点在于肋和梁的协同。翼肋沿展向按一定间距布置时，主要承担维持翼型形状、支撑蒙皮、分散局部气动压力的作用；翼梁则沿翼展方向贯通，承受弯曲和剪力带来的主要载荷。前缘区域虽然通常不是机翼主盒段的全部承力核心，但在鸟撞、雨滴冲击、地面维护碰撞以及极端气动吸力工况下，蒙皮若缺少肋骨支撑，很容易出现局部凹陷、屈曲或外形畸变。该模型把肋骨与翼梁放入前缘包络内，可直观检查梁高、肋位、蒙皮内表面之间的间隙，也能为后续增加连接孔、角片、铆钉或胶接面提供定位参考。

　　从设计思路看，前缘外形应优先服从气动翼型曲线，不能为了建模方便把弧面简化成折线；内部骨架则要在满足外形支撑的前提下控制重量。翼肋外形需与蒙皮内型面贴合，若采用金属钣金加工，肋边缘可设置翻边或连接余量；若采用复合材料或3D打印，肋与蒙皮之间可考虑一体化成形或胶接装配。翼梁穿过肋面的位置需要明确开口边界，开口过小会造成装配干涉，开口过大则削弱肋板稳定性。实际设计时，梁轴线应尽量与机翼主传力路径一致，肋上的开槽边缘还要根据载荷情况增加加强边或衬套。

　　安装边界主要集中在翼段后侧切面和展向两端。后侧切面是前缘组件与机翼主结构对接的重要界面，设计中需要明确蒙皮切口、梁端面、肋端面是否共面，以及后续是否通过角材、螺栓、铆钉或胶层连接。展向两端则决定该翼段与相邻翼段、翼尖或机身侧过渡段的装配关系，端部剖面应保持翼型坐标一致，避免相邻段外形错位导致台阶和缝隙。若用于风洞模型或缩比样机，端部还需预留与支架、测压管或传感线缆相关的空间。

　　在三维建模过程中，可先按翼型坐标生成前缘弧面，再通过拉伸或放样得到蒙皮实体；内部翼肋按展向位置建立剖面轮廓，并在梁通过区域切除开孔；翼梁则按纵向承载方向建立实体并与肋、蒙皮保持设计间隙。装配检查时应重点关注蒙皮内表面与肋缘的贴合度、梁与肋孔的周边间隙、后对接面的平面度以及端部剖面的一致性。对于需要进行有限元分析的场景，可在蒙皮上施加气动压差，在梁端或后对接面设置约束，观察2mm蒙皮在不同肋距下的局部变形，再据此调整肋间距、梁截面高度和材料方案。

　　该结构还可服务于工艺讨论。金属蒙皮前缘常采用拉伸成形、滚弯或液压成形，成形后需要检验弧面与翼型样板的贴合；翼肋可采用钣金冲压、数控切割或机加工；翼梁则可能使用挤压型材、机加梁或复合材料梁。不同工艺会影响圆角半径、最小壁厚、连接边宽度和装配公差。模型中清晰的实体厚度和内部开口，使设计人员能够在投入加工前提前发现闭角、壁厚突变、构件无法伸入安装等问题。

　　总体来看，该翼段结构把气动外形与承力骨架放在同一模型中表达，既体现了前缘维持气流平顺的作用，也保留了翼肋保形、翼梁传力、蒙皮承载的结构逻辑。对于航空结构设计人员，它可作为前缘布置、装配协调和轻量化讨论的基础；对于三维建模学习者，也能从中理解曲面外形、内部骨架、安装接口和工程约束之间的关系。
