航空发动机轻量化承力支架结构

　　航空动力系统的外部附件安装，长期处于振动、温度循环与交变载荷叠加的恶劣工况，支架作为发动机本体与外部管路、附件之间的传力纽带，既要把附件的惯性载荷、管路热膨胀推力可靠传递到机匣安装面，又不能因为自身刚度过大引入额外的装配约束应力，更不能因为重量超标拖累整机推重比指标。这款支架的重构思路，正是围绕这一矛盾展开：原始构型重量达到2.05公斤，整体采用近乎实心的铣削坯料思路，材料冗余集中在载荷传递路径之外的区域，经过拓扑优化重新梳理力流走向之后，最终构型重量控制在0.62公斤，减重幅度接近七成，而关键安装点位的刚度、固有频率与疲劳寿命指标仍满足装机使用要求。

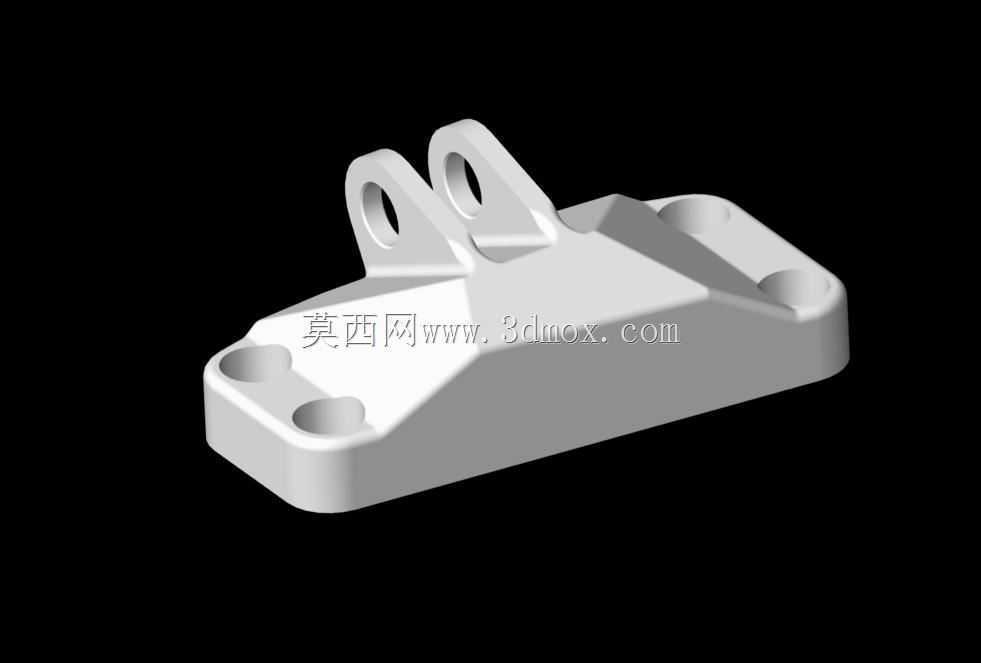

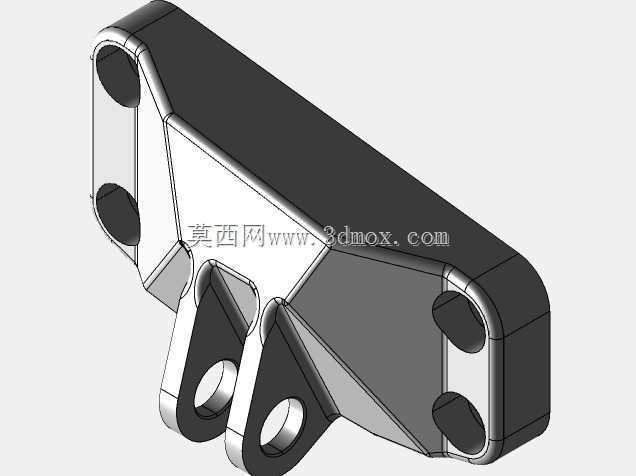

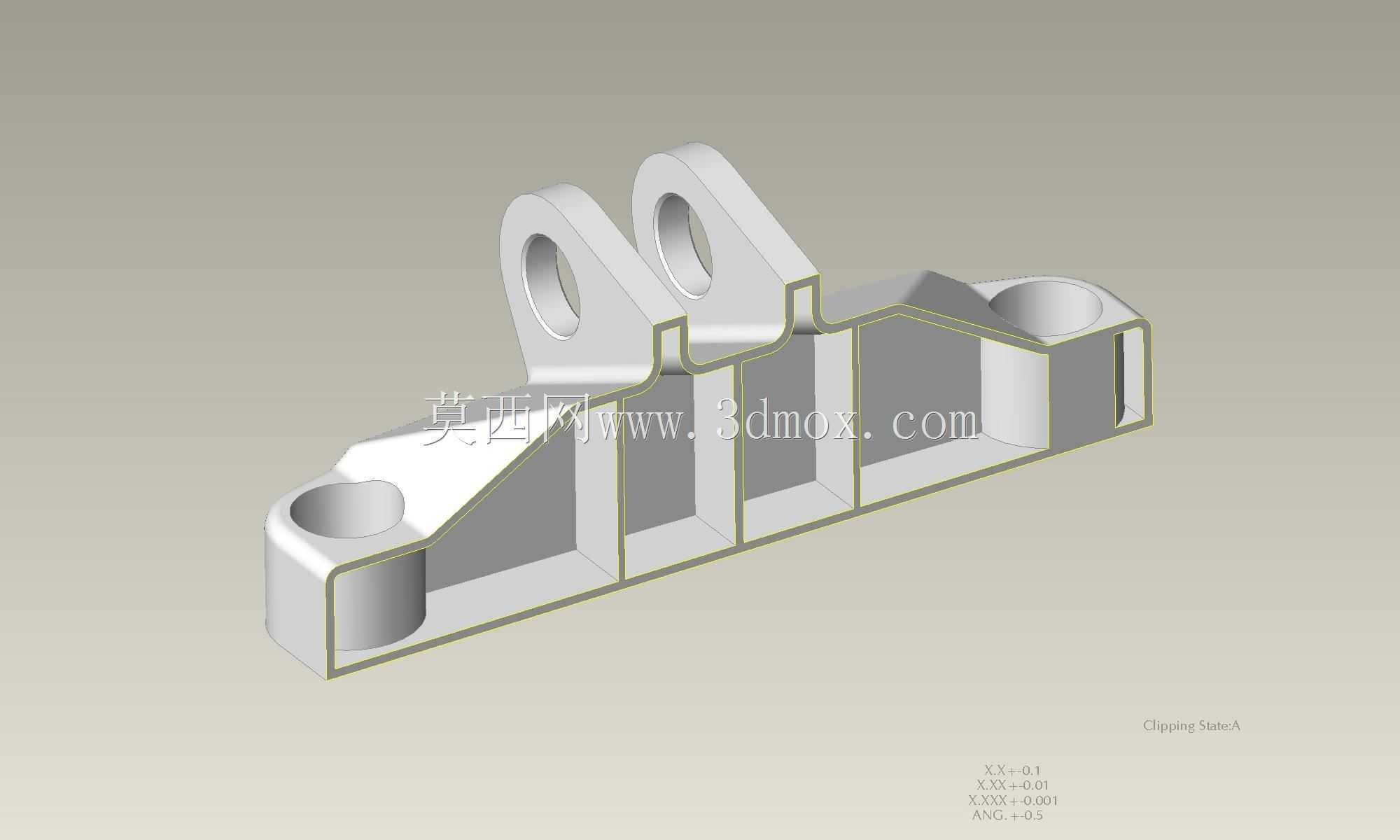

　　从实际装机场景看，这类支架通常布置在发动机短舱内部的机匣外壁，一侧通过两个带衬套的主安装孔对接机匣预设的凸台螺栓位，另一侧的异形贴合面用来固定燃油管路支座、传感器线束卡箍或者小型附件壳体。短舱内部的可用空间极其局促，周边密布燃油管、滑油管、电缆桥架与冷却空气通道，支架的外轮廓不能出现突兀的尖角突出，既要留出扳手拧紧螺栓的操作空间，又要和相邻管路保留足够的热变形间隙，避免发动机工作时热胀冷缩发生运动干涉。重构后的构型把非承载区域的材料大量去除，原本厚实的实体腹板替换为顺着主载荷方向延伸的加强筋条，筋条的走向完全贴合从附件安装点到机匣固定孔的力流传递路线，没有多余的横向冗余结构，既削减了质量，也让应力分布更加均匀，避免了实心结构常见的局部应力集中问题。

　　安装边界方面，支架底部的贴合面采用与机匣外壁曲率匹配的弧形过渡，两个主安装孔的孔位同轴度、孔端面与贴合面的垂直度都有严格公差要求，装配时螺栓预紧力可以均匀分布在结合面上，不会出现局部翘曲导致的贴合间隙。支架顶部的异形轮廓对应附件的安装接口，预留的次级连接点位可以适配不同规格的卡箍与转接座，在不改动主体结构的前提下兼容多批次附件的装配需求。考虑到航空工况下的振动激励频率范围很宽，优化过程中特意调整了筋条的厚度与布局，让支架的一阶固有频率避开发动机常用工况的激振频段，防止发生共振开裂；同时在筋条交汇的拐角位置全部采用大圆角过渡，降低铣削加工后的残余应力集中，也减少了疲劳裂纹萌生的风险。

　　结构选材上这类承力支架一般采用高强度航空铝合金或者钛合金坯料，通过五轴数控铣削一次性加工成型，优化后的镂空构型虽然外形复杂，但所有镂空区域都设计了足够的刀具进出空间，不需要额外的电加工工序，加工可达性良好。表面处理通常搭配阳极氧化或者钝化涂层，抵御短舱内油气环境的腐蚀。和传统实心支架相比，这款重构构型在满足相同承载能力的前提下，大幅降低了自身惯性质量，发动机运行过程中支架自身产生的振动惯性载荷也同步减小，反过来降低了对机匣安装凸台的载荷输入，形成了结构减重的正向循环。对于从事航空动力附件结构设计、轻量化拓扑优化的工程人员来说，这款支架的力流梳理方式、安装接口布局、镂空筋条的设计逻辑，都具备很强的工程参考价值，可以直接借鉴到同类机载承力构件的改型设计当中。
