弹簧式蒸汽压力排污阀三维结构设计

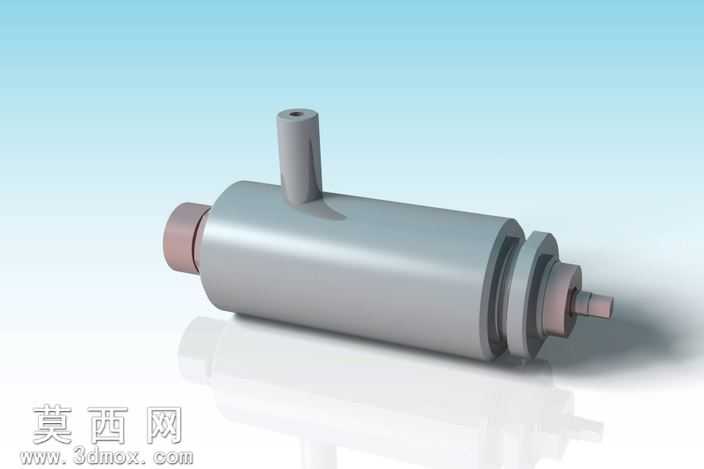

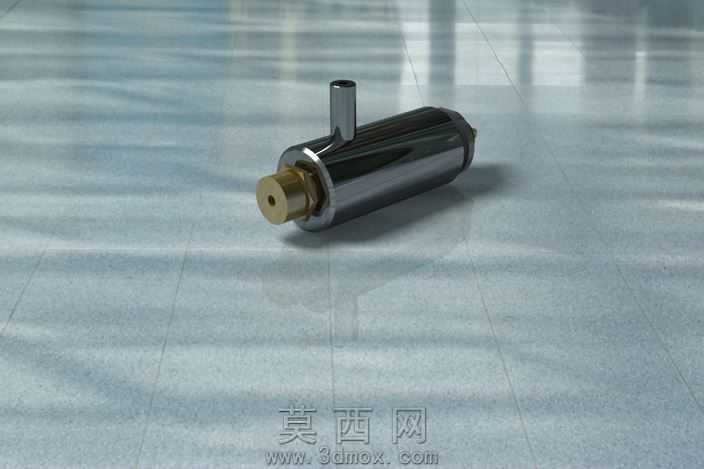

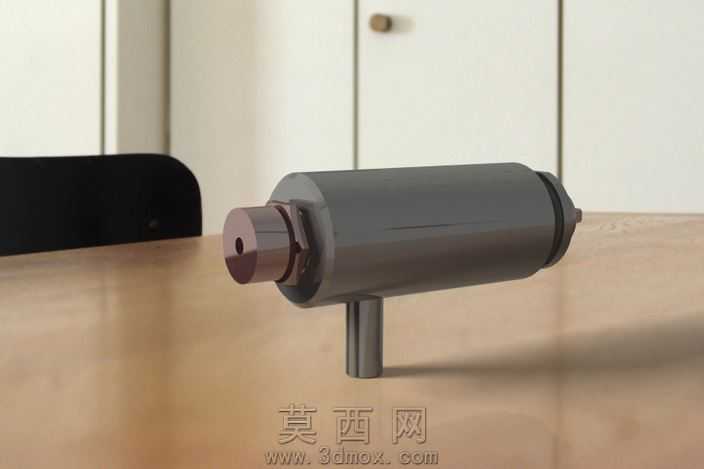

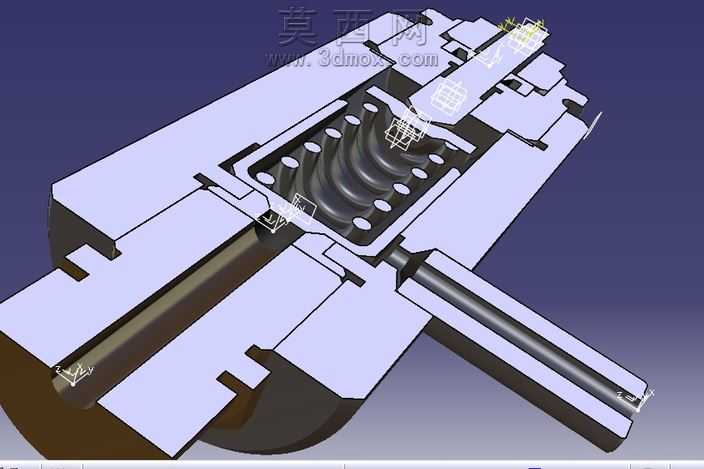

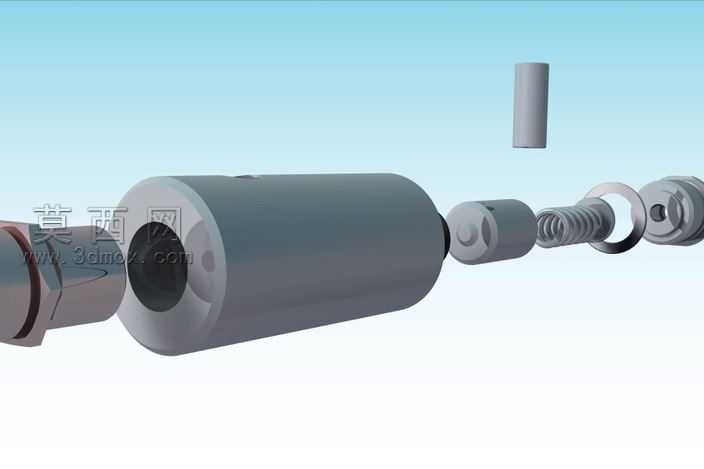

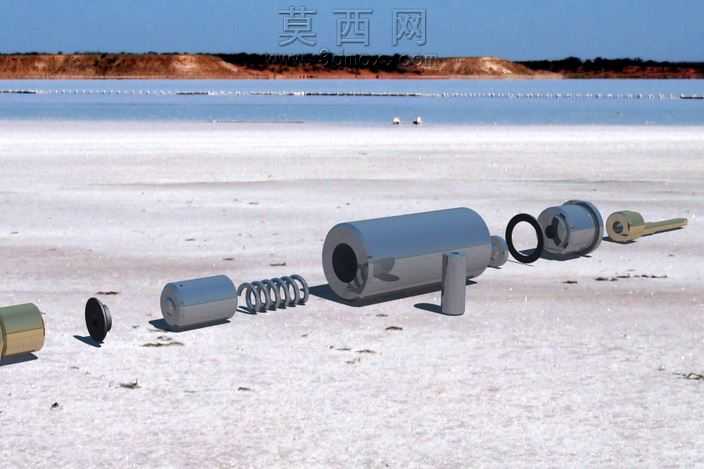

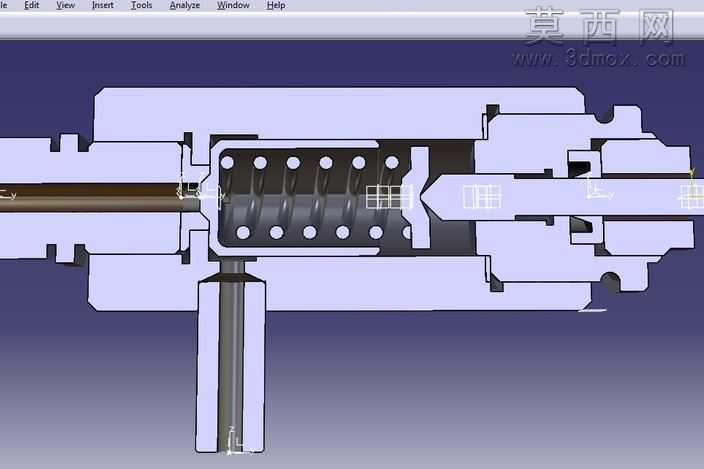

本作品为弹簧式蒸汽排污阀的三维建模成果，建模过程中优先还原阀门的核心功能结构，以压力泄放的实际工作逻辑为核心搭建整体装配关系。建模初期先梳理阀门的组成模块，将整体拆分为阀体外壳、弹簧蓄能组件、密封端盖、侧向导流接口、端部调节接头五个核心部分，每个零件的尺寸比例均参考常规工业蒸汽排污阀的实际参数设定，保证各部件装配后不存在干涉问题。材质渲染阶段，针对不同零件的实际材质做了区分设置：阀体主体采用抛光金属材质，模拟不锈钢阀体的高反光金属质感，调整反射参数还原光滑金属表面的环境光影效果，让金属外壳的冷硬质感得到充分体现；端部的黄铜接头单独设置黄铜材质参数，调整金属色泽与粗糙度，区分不锈钢与铜件的视觉差异，还原铜质接头长期使用后的温润金属质感；内部的弹簧组件采用哑光弹簧钢材质，弱化反光强度突出结构轮廓，方便观察内部蓄能结构的形态。结构设计上，核心采用普通圆柱螺旋弹簧作为压力蓄能元件，通过弹簧的预压缩量设定压力泄放阈值，当管路内蒸汽压力超过设定值时，介质压力推动密封阀芯克服弹簧弹力移动，打开侧向导流接口实现介质泄放，压力回落至安全区间后弹簧推动阀芯复位，重新封闭通路实现密封，整套动作逻辑完全匹配蒸汽管路超压保护的实际需求。建模过程中对螺纹类细小结构做了适配处理，考虑到大场景装配下的显示效率，对非核心配合位置的螺纹做了简化显示处理，在不影响整体结构表达的前提下降低模型面数，提升模型在不同装配场景下的适配性。整体模型的结构表达优先服务于功能展示，没有添加多余的艺术化装饰结构，所有造型均围绕阀门的实际工作功能设计，各零件的配合间隙、装配定位都经过反复校验，既可以用于蒸汽管路系统的装配演示，也可以作为阀门类产品结构设计的参考案例，直观展示弹簧式压力泄放阀的工作原理与结构组成。
