RASSOR集装箱设计

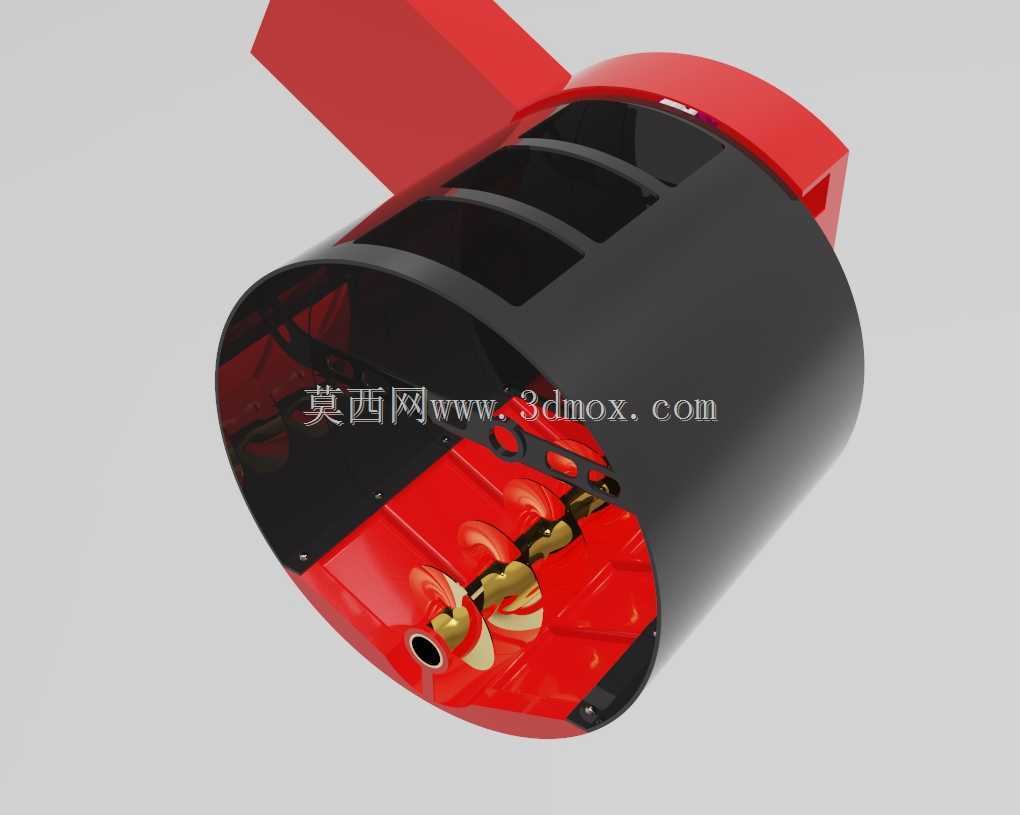

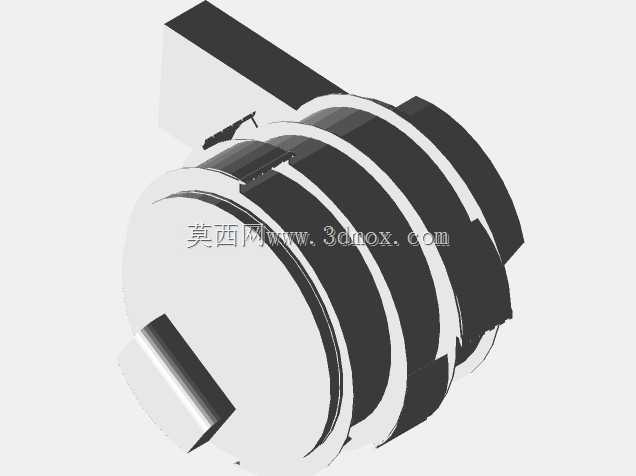

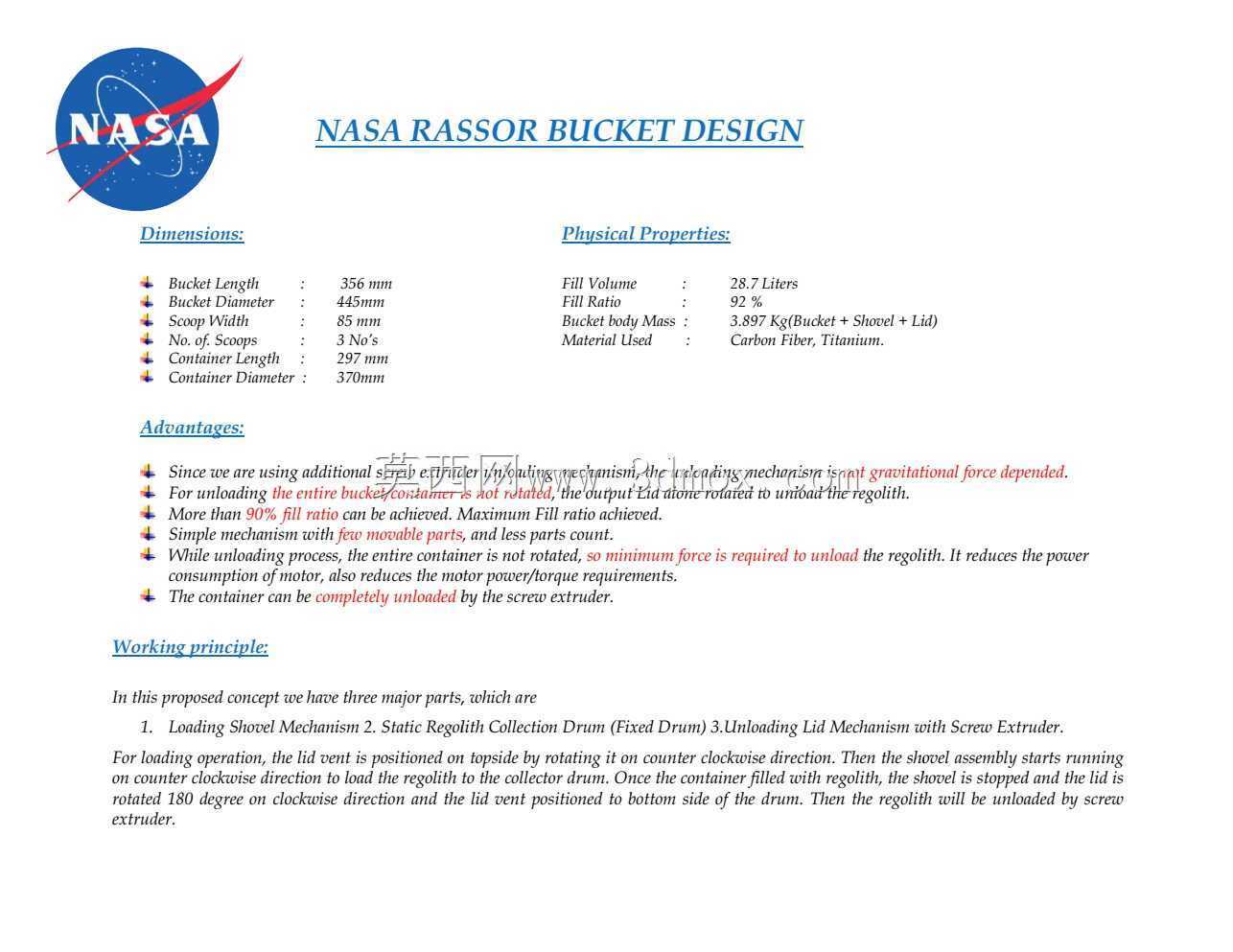

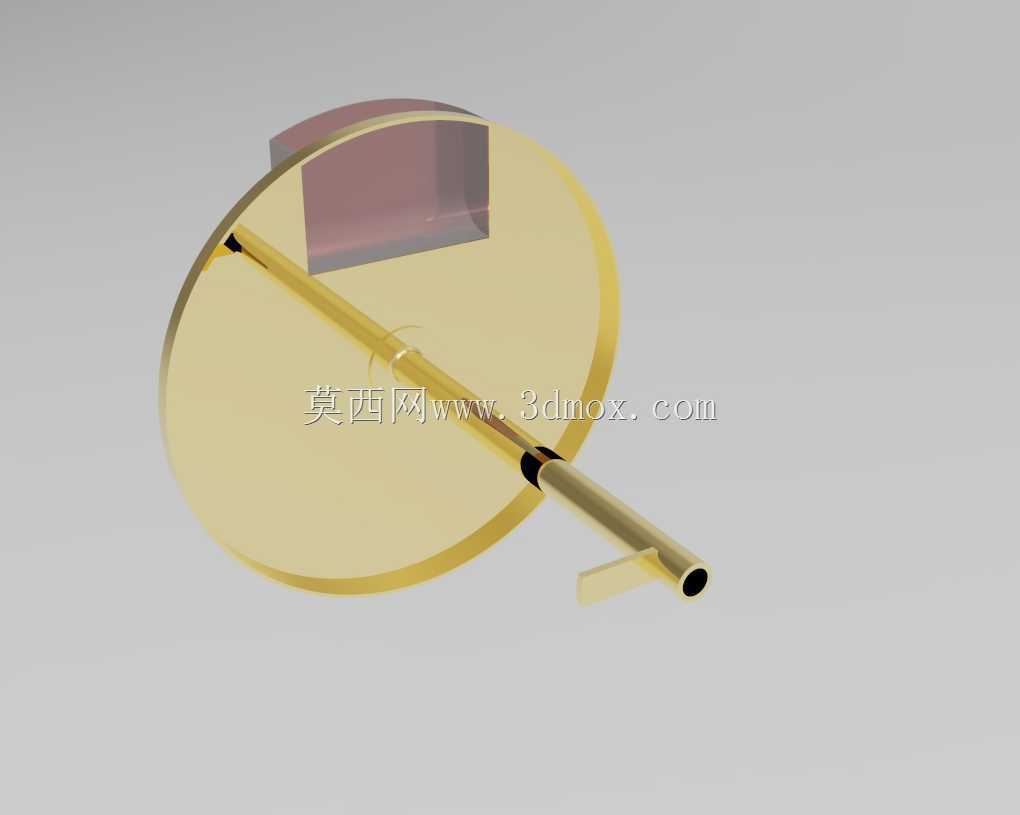

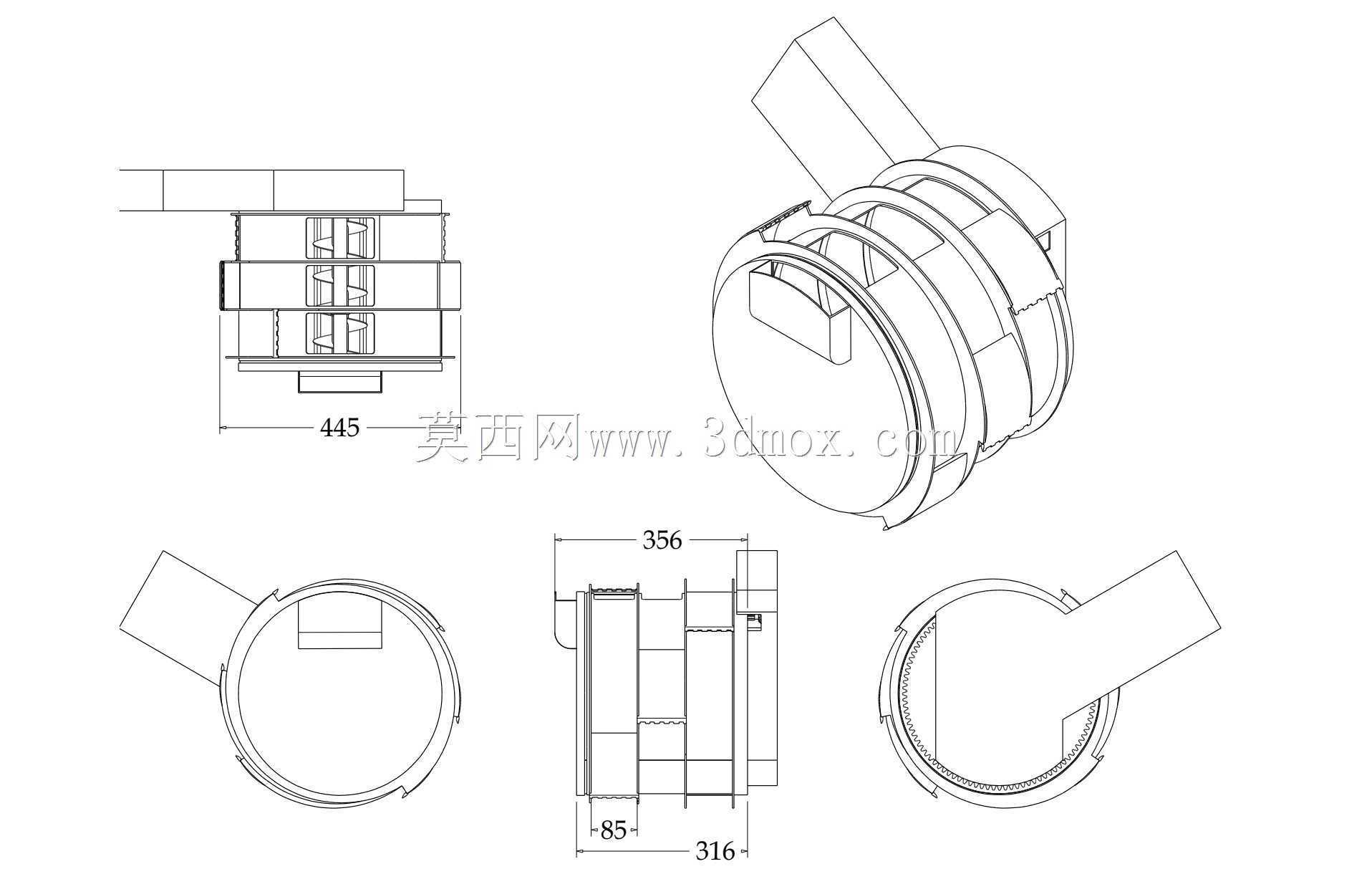

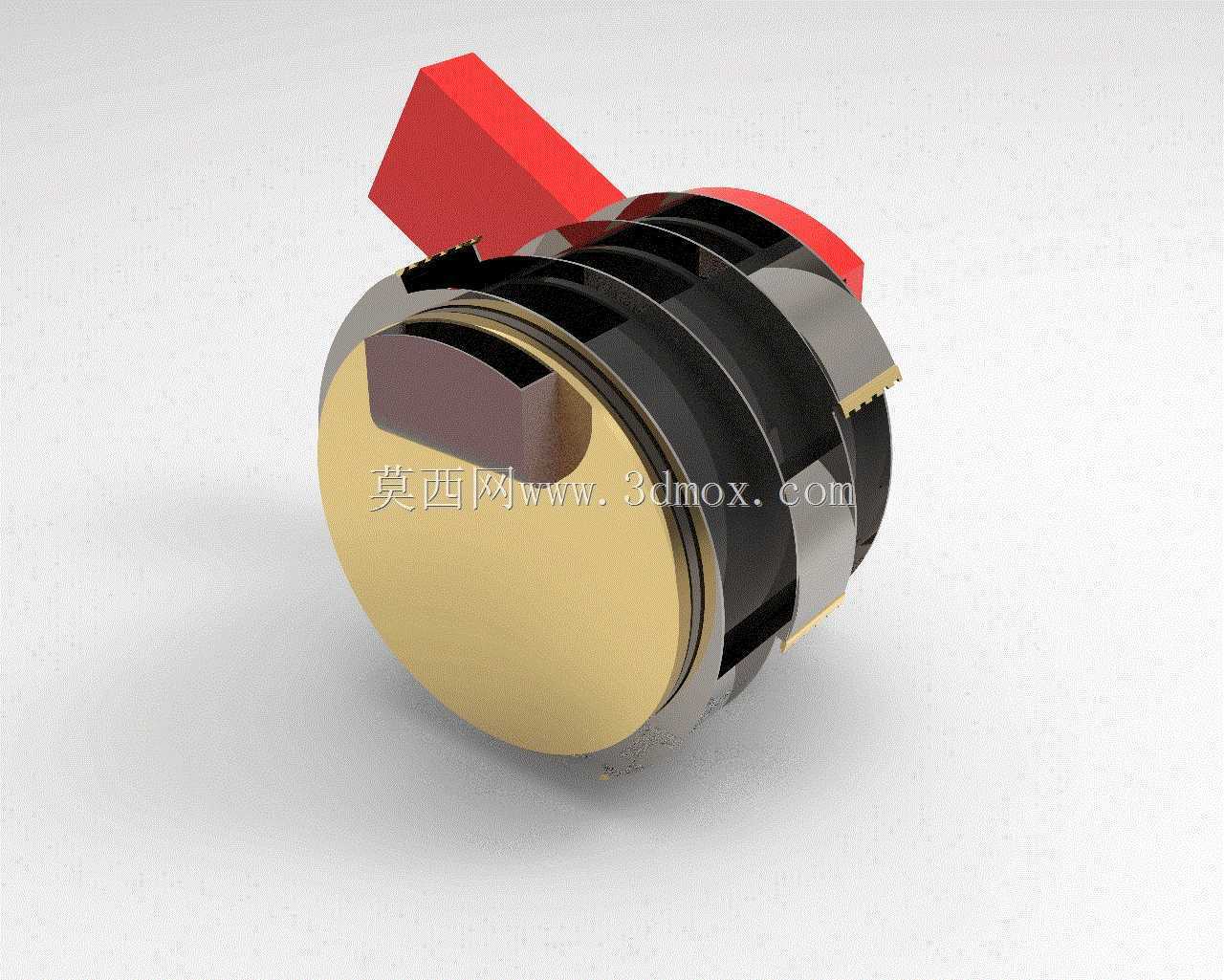

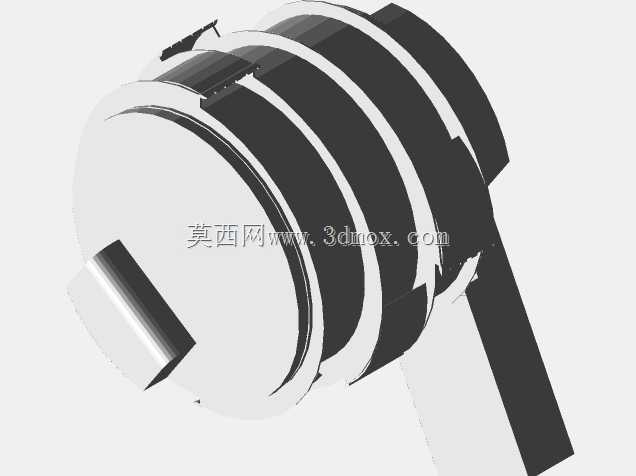

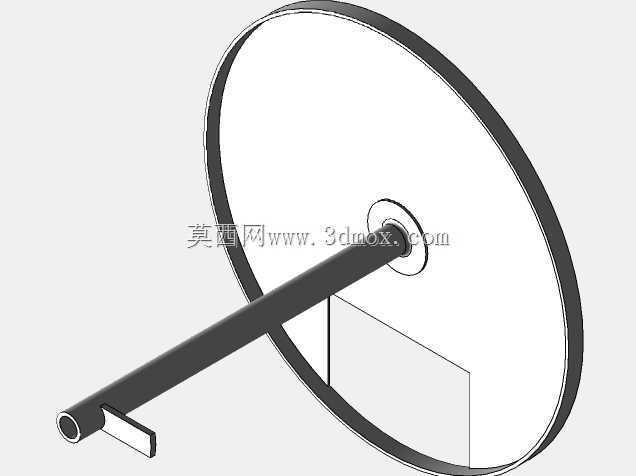

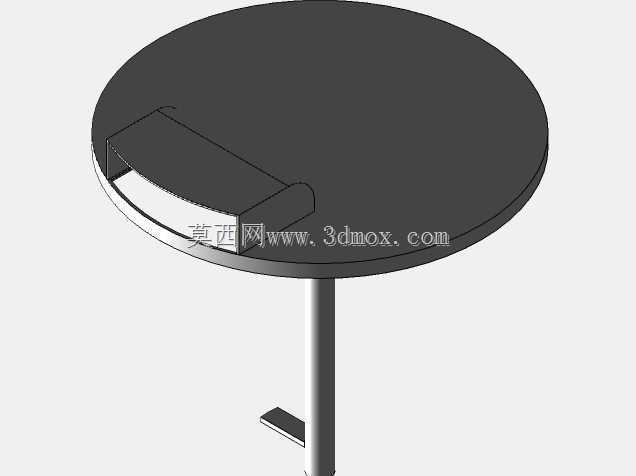

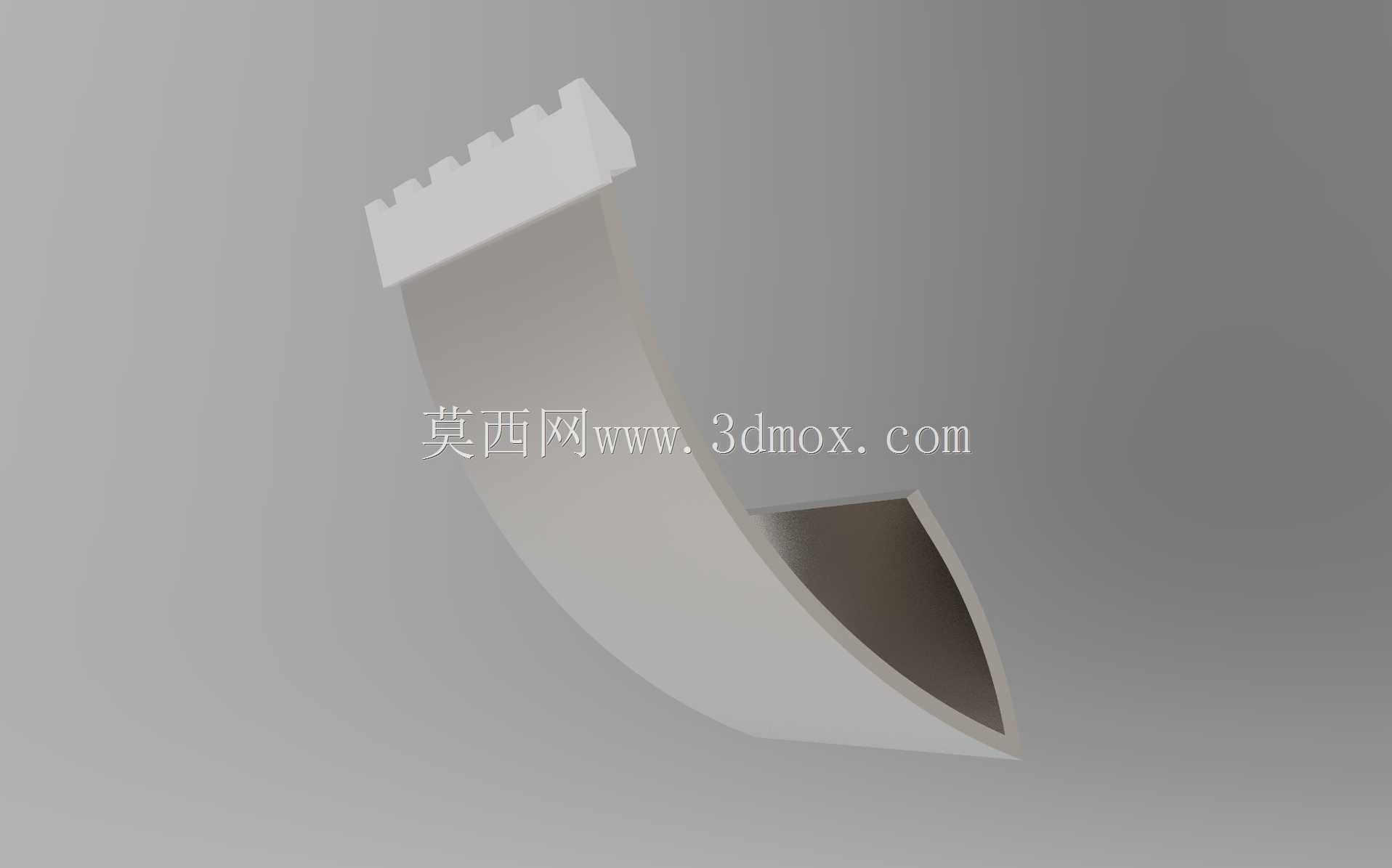

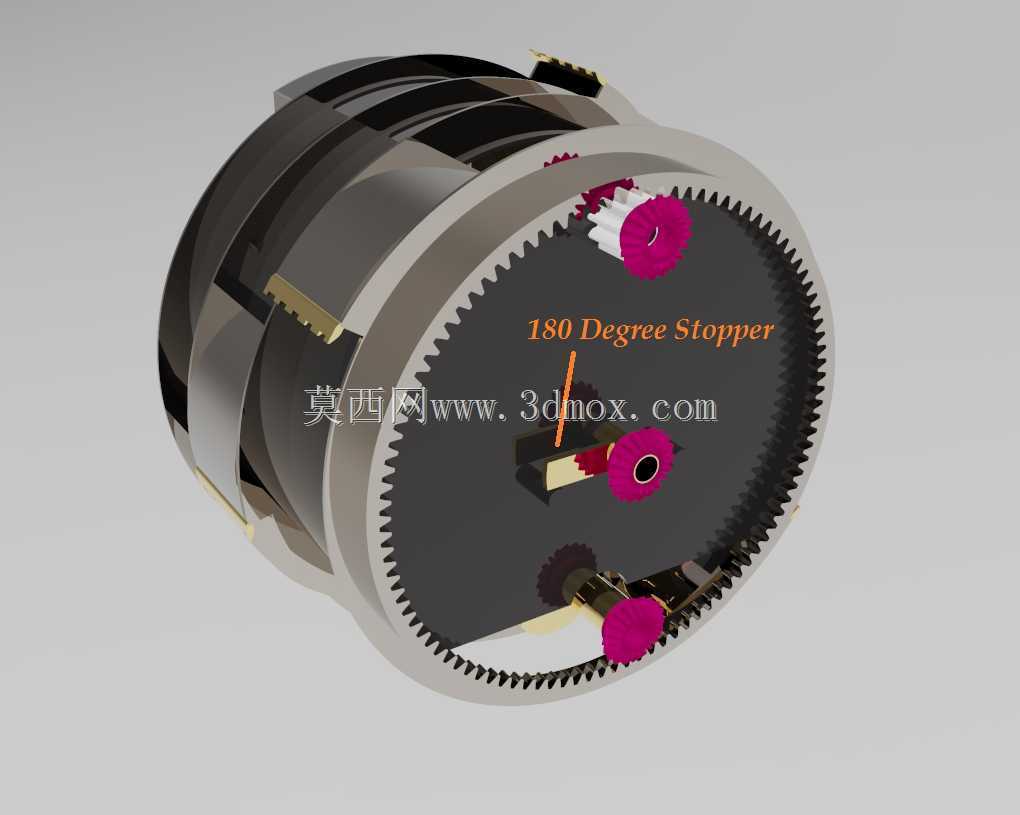

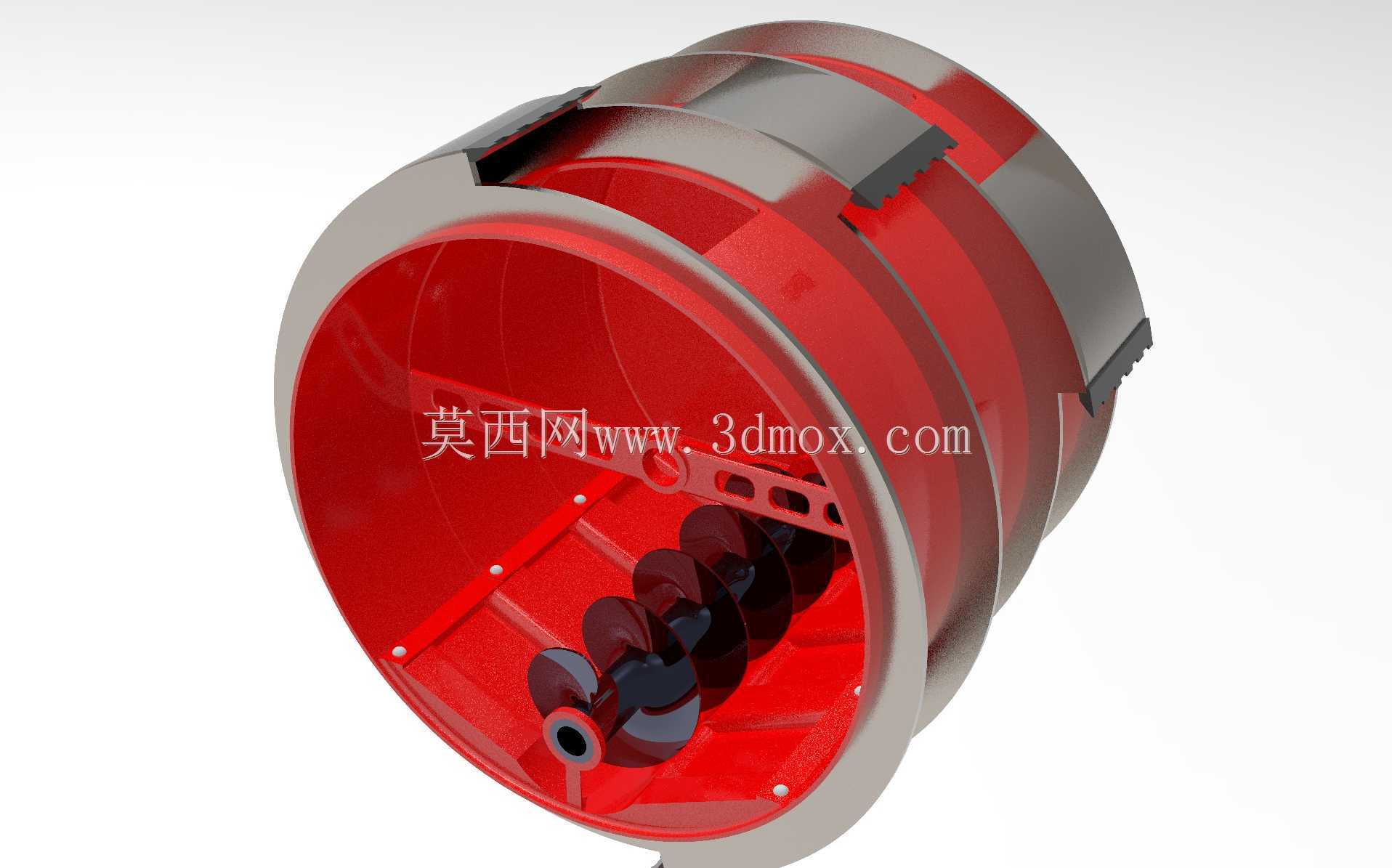

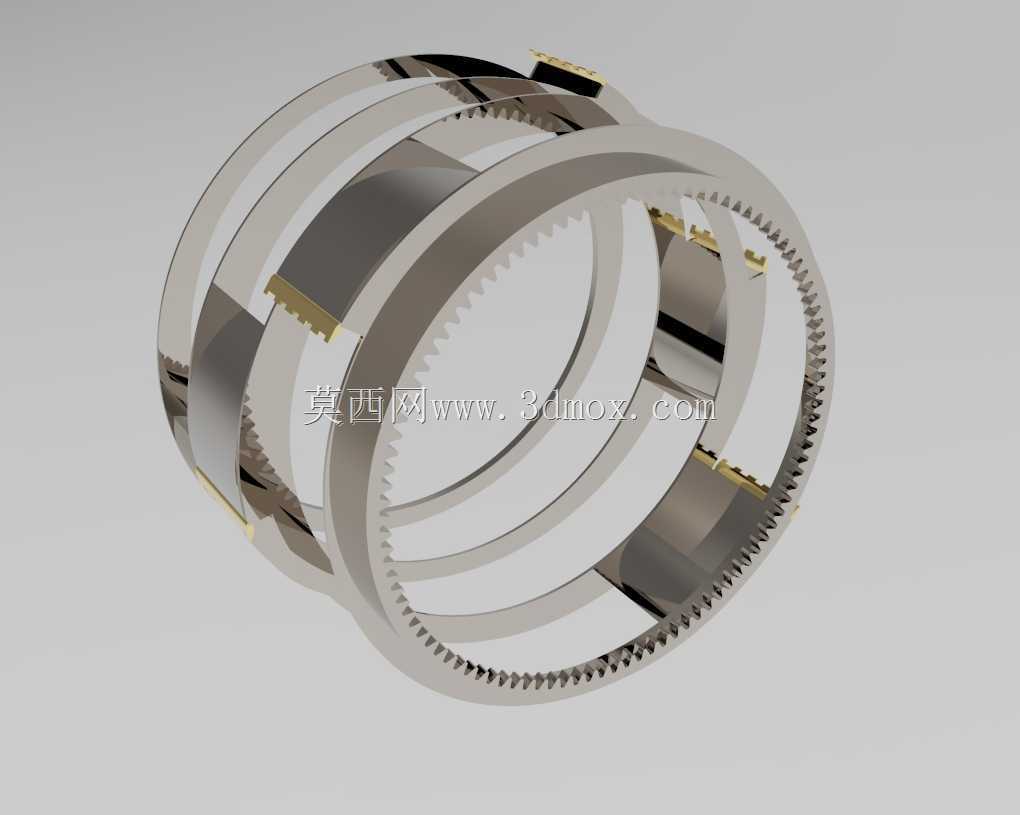

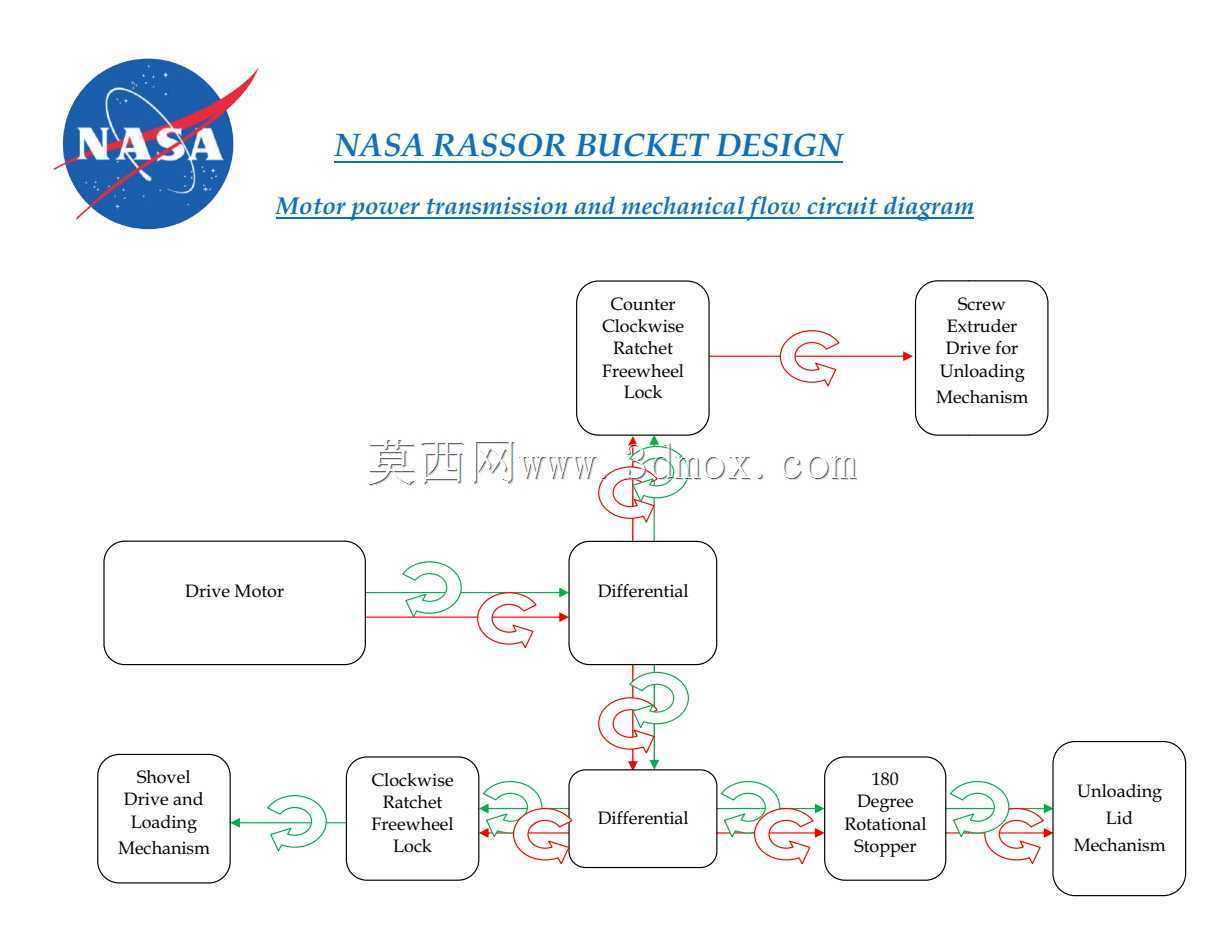

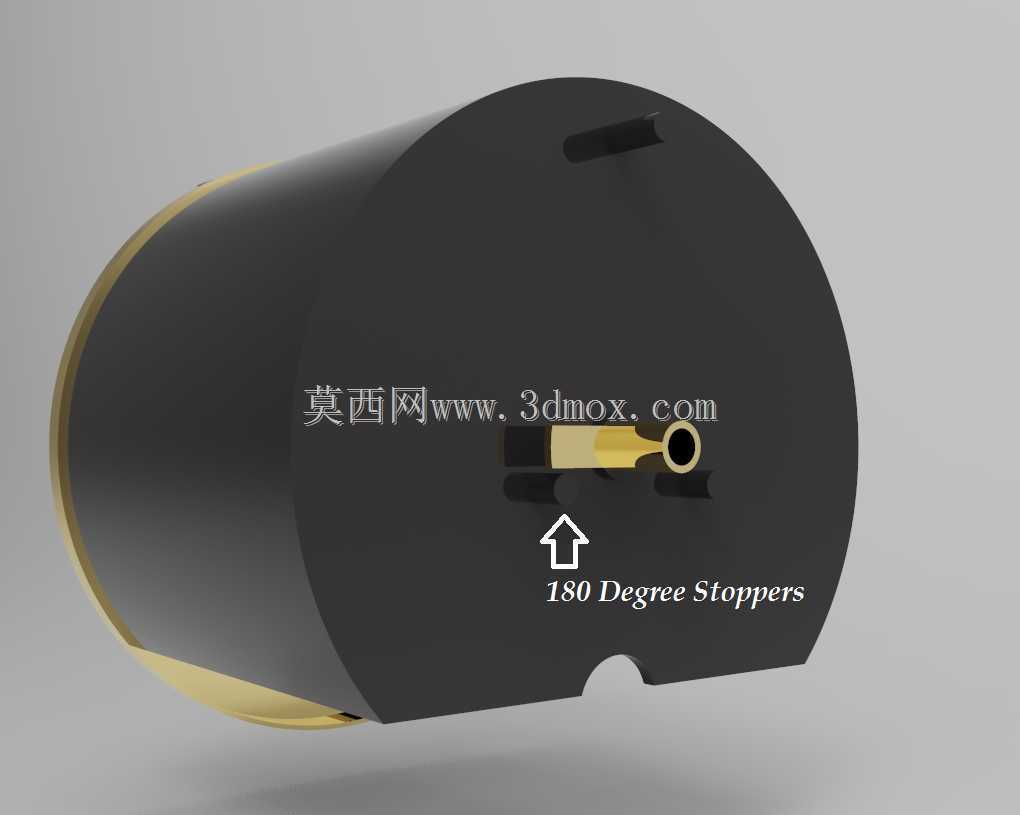

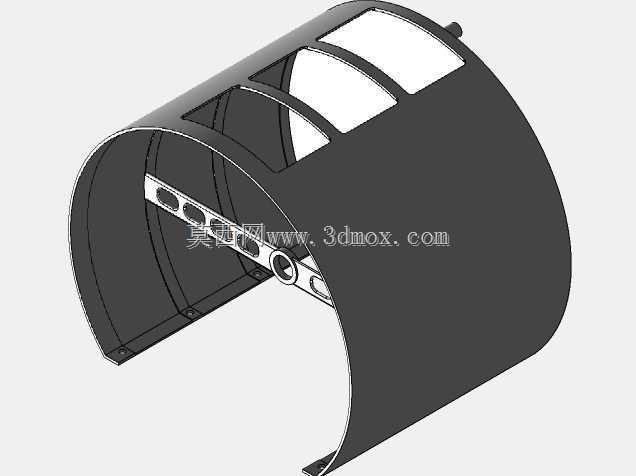

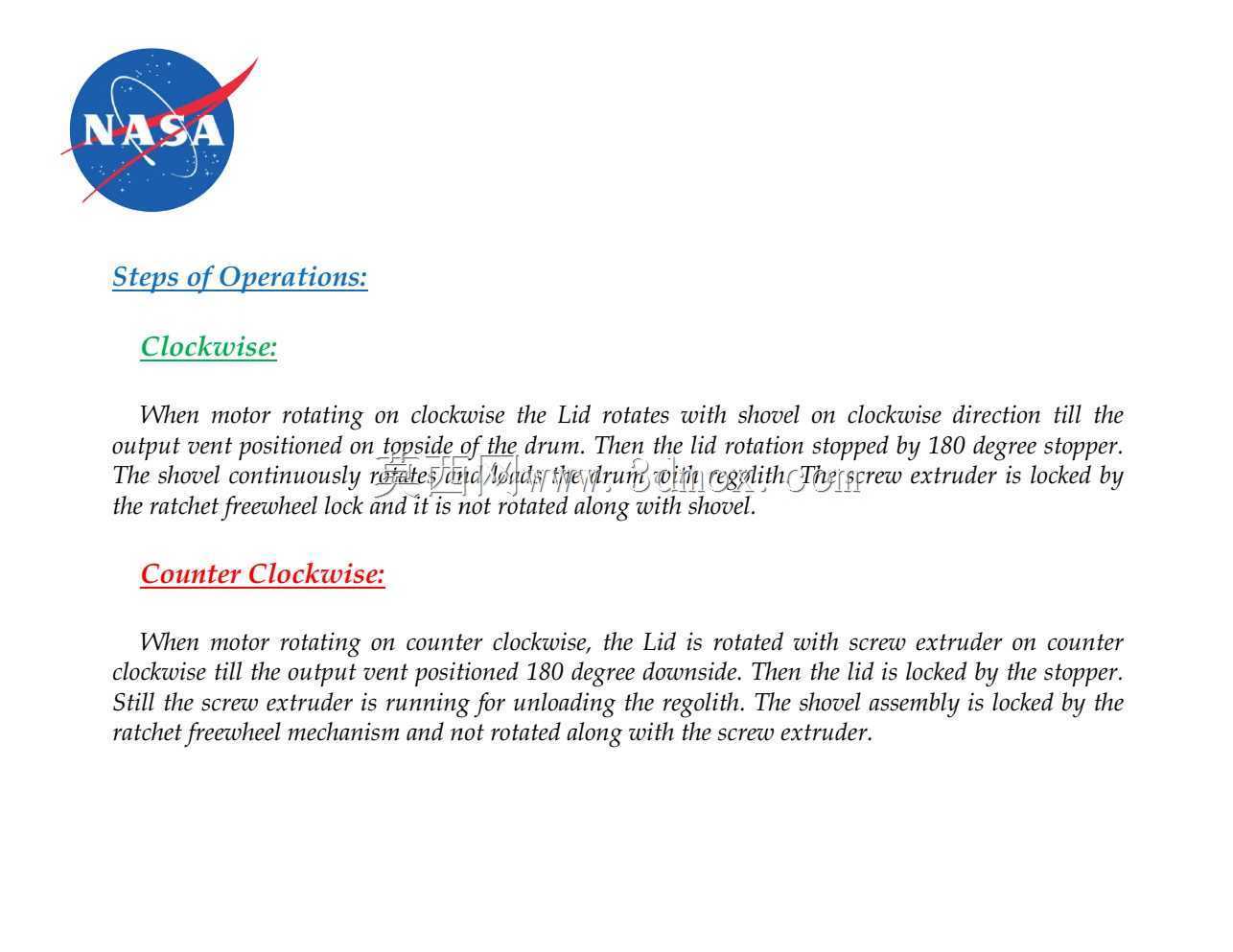

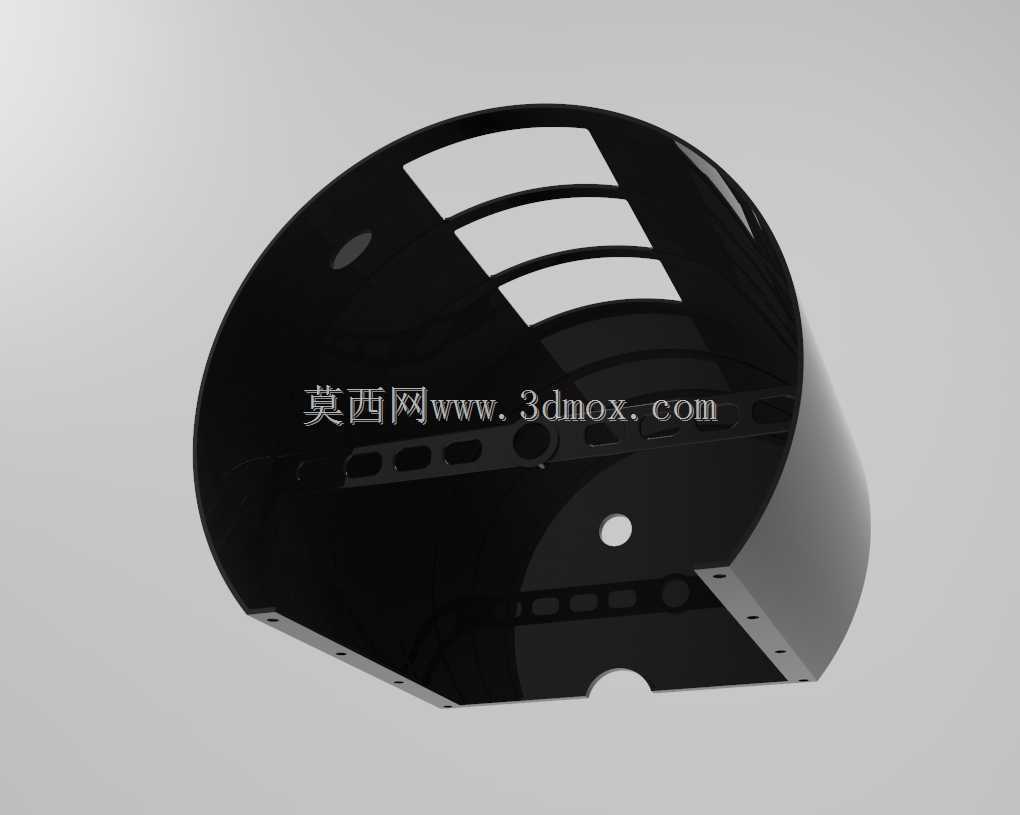

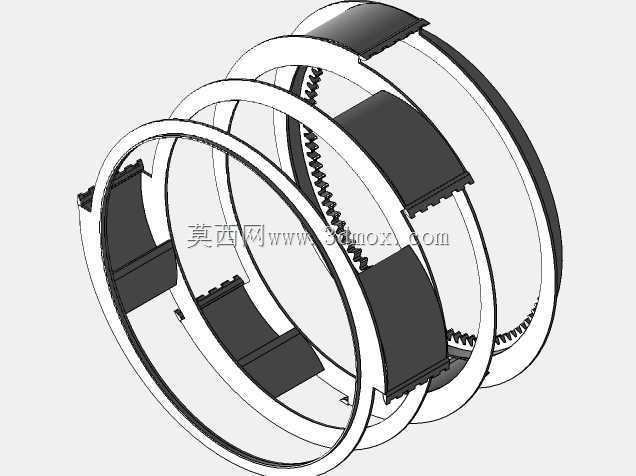

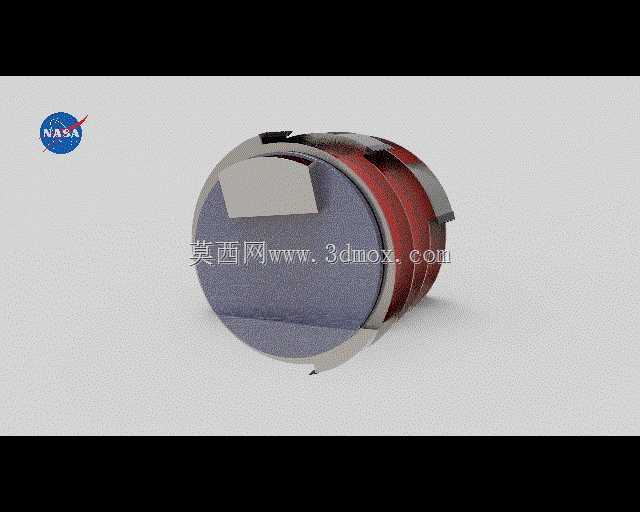

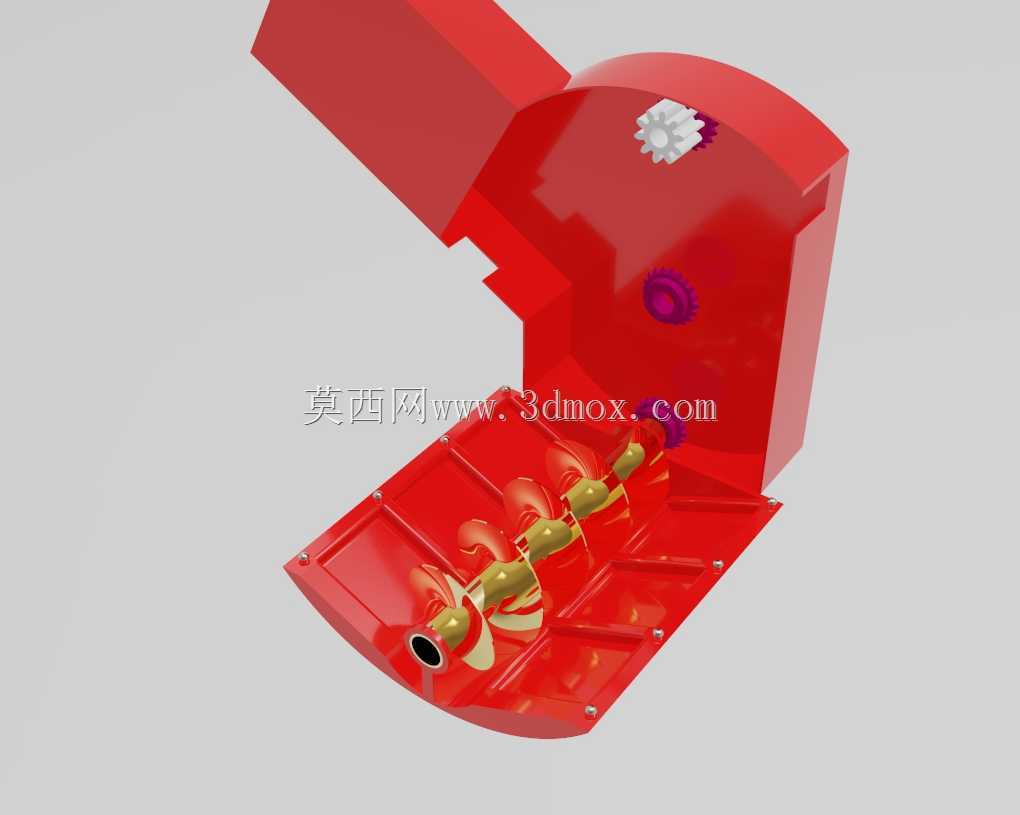

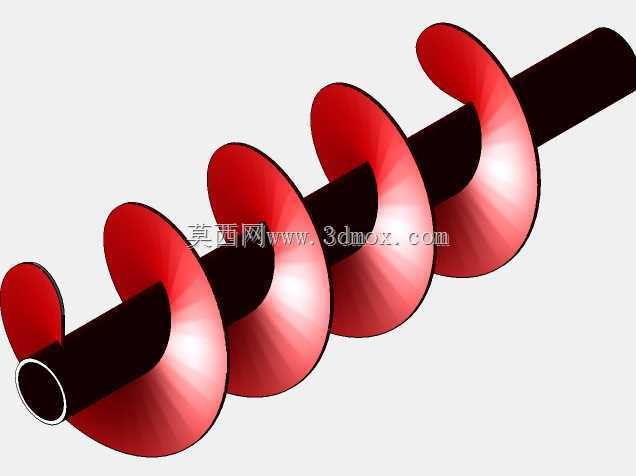

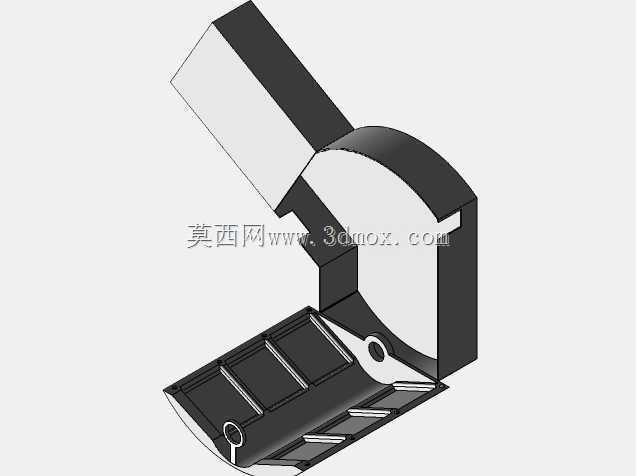

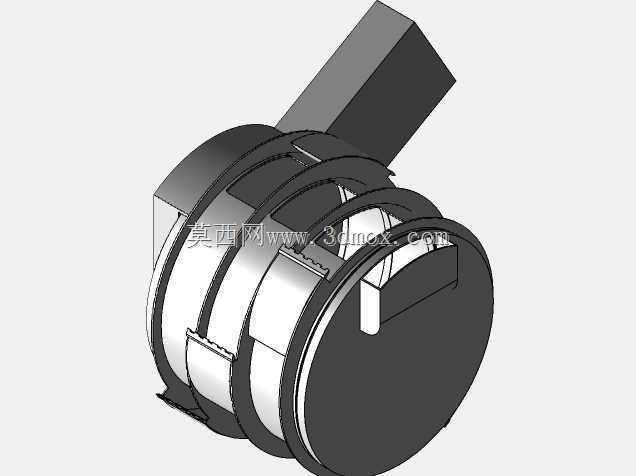

在这个提出的概念中，我们有三个主要部分，分别是1.装载铲机构2。静态风化层收集桶（固定桶）3.带螺杆挤出机的卸盖机构。对于装载操作，通过逆时针方向旋转盖子通风口，将其定位在顶部。然后，铲子组件开始逆时针运行，将表土装载到收集器滚筒上。一旦容器装满风化层，铲子停止，盖子顺时针旋转180度，盖子通风口位于滚筒的底部。然后，风化层将通过螺杆挤出机卸载。尺寸：铲斗长度：356毫米铲斗直径：445毫米铲宽：85毫米数量。铲子：3个容器长度：297毫米容器直径：370毫米物理性质：填充体积：28.7升填充率：92%桶体质量：3.897公斤（桶+铲子+盖子）使用的材料：碳纤维、钛。优点：由于我们使用了额外的螺杆挤出机卸载机构，卸载机构不依赖于重力。卸载时，整个铲斗/容器不旋转，仅旋转输出盖以卸载表土。可以实现90%以上的填充率。达到最大填充比。机构简单，活动部件少，零件数量少。在卸载过程中，整个容器不会旋转，因此卸载表土所需的力最小。它降低了电机的功耗，也降低了电机功率/扭矩要求。容器可以通过螺杆挤出机完全卸载。操作步骤：顺时针：当电机顺时针旋转时，盖子随铲子顺时针旋转，直到输出通风口位于滚筒的顶部。然后，盖子旋转被180度止动器停止。铲子持续旋转，并在滚筒上装载风化层。螺杆挤出机由棘轮自由轮锁锁定，不随铲子一起旋转。逆时针：当电机逆时针旋转时，盖子与螺杆挤出机一起逆时针旋转，直到输出通风口位于下方180度。然后盖子被塞子锁住。螺杆挤出机仍在运行，用于卸载风化层。铲车总成由棘轮自由轮机构锁定，并通过棘轮自由轮锁定
