月球火炬号月面巡视探测车结构

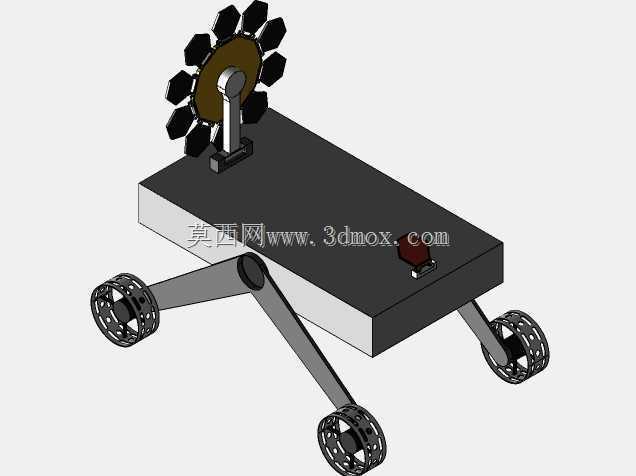

　　该三维结构以月面巡视探测任务为应用背景，呈现一台轻量化星球巡视车的总体布置。车体采用矩形承载平台作为主安装基准，平台上方布置碟形通信与探测载荷，平台表面预留小型载荷安装位；行走部分采用三轮支撑与摆臂式悬架组合，轮体为镂空辐条结构，兼顾低重力环境下的接地面积、减重需求与月壤通过能力。

　　从实际用途看，这类装备主要服务于地外天体表面移动探测，可承载成像、通信、环境感知、采样辅助等任务模块。模型中上部的碟形装置通过立柱固定在车体平台上，其安装面与车体基准保持明确的装配关系，便于后续在详细设计阶段调整俯仰支撑角度、线束走向和维护空间。车体顶面的小型块状部件可作为传感器、电子盒或任务载荷的占位结构，用于校核平台上的安装边界与相邻部件间隙。

　　行走系统是该结构的重点。三个车轮分别通过独立摆臂与车体连接，摆臂并非简单直连，而是以铰接方式形成适应地形的支撑几何。前轮位于车体左前下方，另外两轮分布于车体后侧与右前区域，这种布置能够在起伏月面上维持车体姿态，降低单轮悬空导致的失稳风险。轮辋采用多孔镂空形式，轮缘保留连续承载环，内部通过辐条传递牵引力和侧向力；在低重力、松散星壤条件下，这类轮型可减少沉陷，同时控制整车质量。

　　设计思路上，车体平台被处理为上下分层的箱板结构：上层黑色面板承担设备安装面功能，下层浅色箱体可容纳电子设备、电池或布线空间。摆臂与车体的连接点集中在平台侧下方，铰接轴线位置经过几何布置，使车轮在越障、抬升和下落过程中不会与车体底边发生干涉。通信碟形载荷位于车体后部上方，立柱底部设有加强支座，能够把载荷惯性力传递到平台骨架，而不是仅由薄板承受。

　　在外形尺寸与安装边界方面，整车长宽高比例紧凑，车轮直径相对车体高度较大，有利于跨越石块、坑缘和浅坡。摆臂展开后，轮距与轴距形成稳定支撑多边形；车体底面与地面之间保留较大离地间隙，可减少月壤堆积和石块托底。碟形装置的旋转包络需要与车体上表面保持安全距离，尤其在运输锁紧、发射振动和着陆冲击工况下，应校核碟盘边缘、支撑立柱与周边电子盒之间的空间关系。

　　从结构建模角度看，该模型适合用于巡视车概念方案验证、行走机构运动包络检查、载荷布置评审以及教学演示。车轮镂空区、摆臂铰接点、立柱支座和车体平台均具有明确的形体关系，可进一步拆分为轮体、轴系、悬架臂、铰接座、承载箱体、通信碟盘和任务载荷等子装配。后续细化时，可在铰接处补充轴承、锁紧机构、扭杆或差速平衡构件；在车体内部增加隔板、安装肋和线缆通道；在轮面增加抓地齿或弹性筛网结构，以提升松散表面牵引性能。

　　工程应用中，此类星球车并不追求高速行驶，而强调低速稳定、可靠越障、轻量化和可维护性。三维布局需要同时满足发射阶段收拢包络、着陆后展开姿态、行驶阶段悬架行程以及载荷工作视场等多重约束。该结构把车体、轮系、悬架和顶部载荷集中表达，能够直观反映月面巡视装备的基本构型，也为后续开展姿态稳定性、接地性、通过性和装配干涉分析提供清晰的几何基础。
